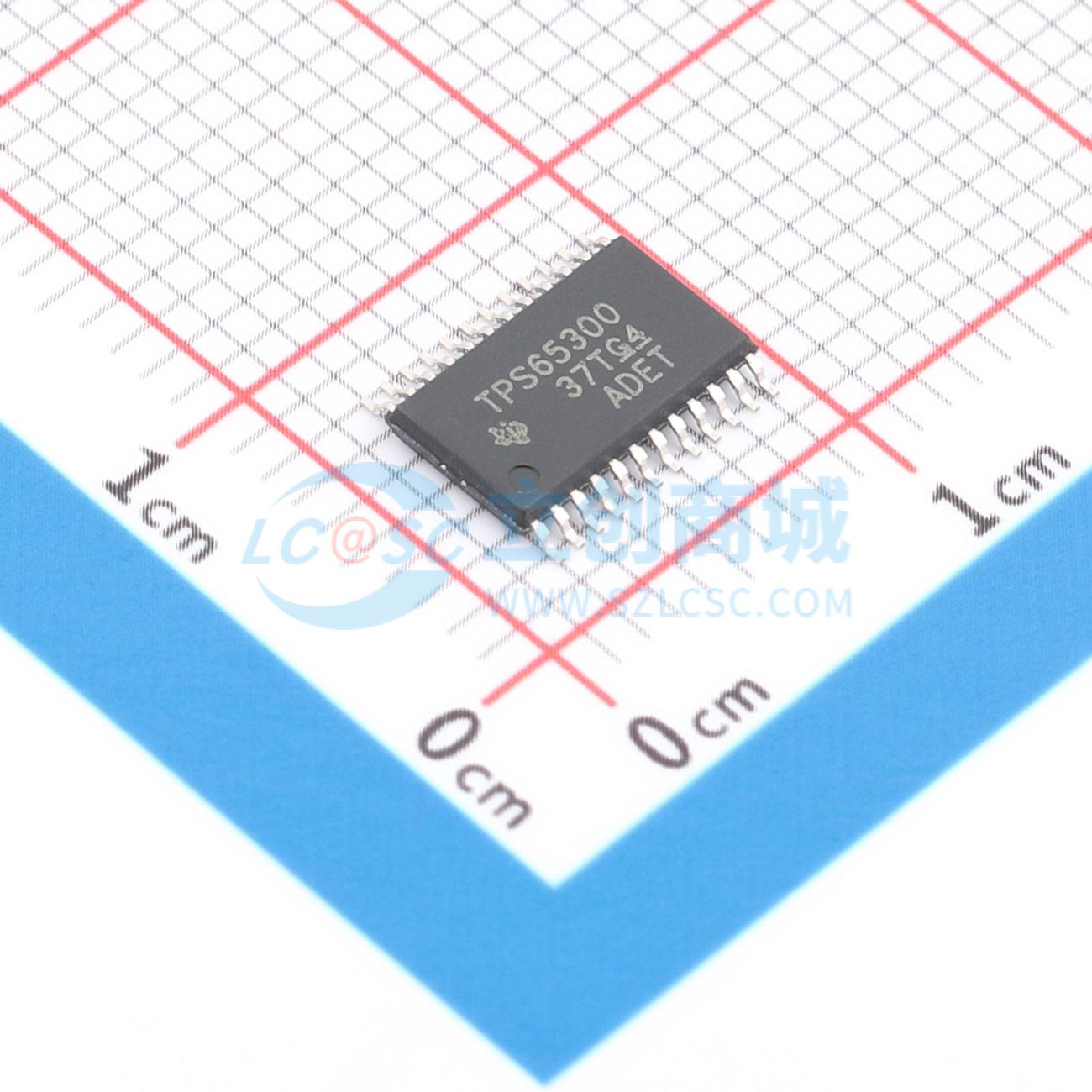

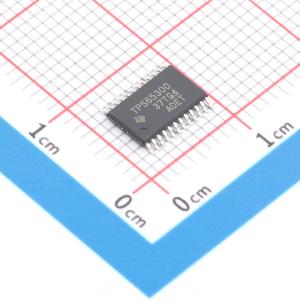

TPS65300QPWPRQ1

3MHz降压稳压器和三重线性稳压器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS65300-Q1 具有 3 个 LDO 的汽车类 5.6V 至 40V、1.2A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS65300QPWPRQ1
商品编号: C2650300
商品封装: TSSOP-24-EP
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)

	属性	参数值
	功能特性	工作状态指示；频率同步；输出电压跟随；外部补偿；过流保护；可调软启动

商品概述

适用于汽车电子应用。TPS65300-Q1 电源是一个单开关模式降压电源和三个线性稳压器的组合。这款器件是单片高压开关稳压器，具有一个集成型1.2A 峰值电流开关，45V 功率金属氧化物半导体场效应晶体管(MOSFET)，和一个低压线性稳压器以及两个电压稳压器控制器。此器件配有电压监控器，可监视开关模式电源、3.3V 线性稳压器和1.234V 线性稳压器的输出电压。一个外部定时电容器用于设定加电延迟时间和复位输出nRST 的释放时间。该复位输出还用于指示开关模式电源、3.3V 线性稳压器电源或1.234V 线性稳压器电源是否在设定的限值之外。5V 稳压器在指定的限制范围内跟踪3.3V 线性稳压器。TPS65300-Q1 器件开关频率范围介于2MHz 至3MHz 之间，从而实现半高电感器和低值输入以及输出陶瓷电容器的使用。外部环路补偿为用户提供了针对适当运行条件而进行转换器响应优化的灵活性。此器件内置多种保护特性，例如软启动（IGN_EN 开启或使能期间）、逐脉冲电流限制、热感应、以及在功耗过大时关断。

商品特性

适用于汽车电子应用，符合AEC-Q100 标准
器件温度1 级：-40°C 至125°C 的环境运行温度范围
器件人体放电模式(HBM) 静电放电(ESD) 分类等级H2
器件组件充电模式(CDM) ESD 分类等级C4B
输入VIN 电压范围介于5.6V 至40V 之间，瞬态电压高达45V
所有的输出支持陶瓷输出电容器
带有集成高侧开关的开关模式稳压器，建议的开关模式频率范围为2MHz 至3MHz
过流保护和1.2A 峰值开关电流
一个电压基准为0.8V±1.5% 的线性稳压器和两个线性稳压器控制器
IGN_EN 输入的状态指示器输出
用于同步的外部时钟输入
针对快速负瞬态的可编程加电复位延迟、复位功能滤波器定时器

应用领域

用于TMS570 微控制器的电源
用于C28XXX 数字信号处理器(DSP) 的电源
面向汽车应用的通用电源微控制器和DSP
