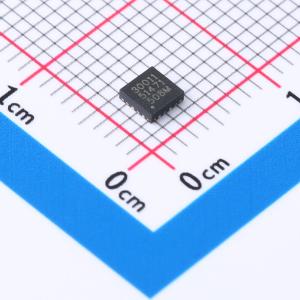

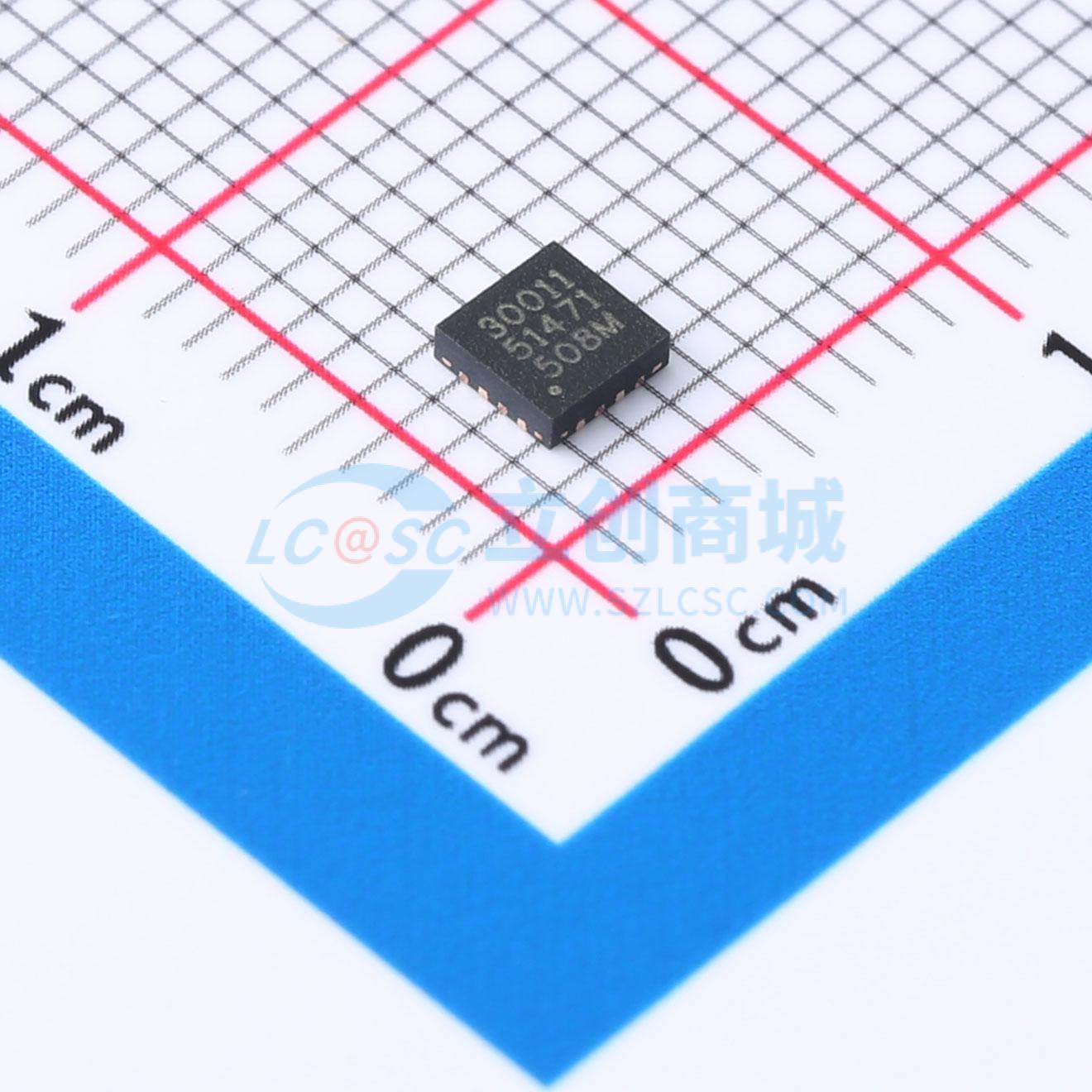

TS30011-M050QFNR

高效1A/2A/3A电流模式同步降压型DC/DC转换器，1MHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS30011（1A）、TS30012（2A）和TS30013（3A）是DC/DC同步开关稳压器，具备完全集成的功率开关、内部补偿和全面的故障保护功能。1MHz的开关频率允许使用小型滤波元件，从而最大限度地减少电路板空间并降低物料清单（BOM）成本。TS30011/12/13在正常稳压PWM模式下采用电流模式反馈
品牌名称: SEMTECH
商品型号: TS30011-M050QFNR
商品编号: C2650321
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

TS30011（1A）、TS30012（2A）和 TS30013（3A）是 DC/DC 同步开关稳压器，集成了功率开关、内部补偿和全面的故障保护功能。1MHz 的开关频率允许使用小型滤波元件，从而最小化电路板空间并降低 BOM 成本。 TS30011/12/13 在正常调节 PWM 模式下采用电流模式反馈。当稳压器置于待机状态（EN 为低电平）时，器件的静态电流小于 10uA。 TS30011/12/13 集成了一系列保护电路，包括输入电源欠压锁定、输出电压软启动、电流限制和热关断。 TS30011/12/13 通过 PG（电源正常）开漏输出提供监控报告，以便与系统中的其他组件进行接口。

商品特性

固定输出电压选项：1.5V、1.8V、2.5V、3.3V 和 5V，输出容差为 +/-2%
可调版本输出电压范围：0.9V 至（VCC – 1V），参考电压容差为 +/-1.5%
宽输入电压范围
TS30011/12：4.5V 至 24V（绝对最大 26.4V）
TS30013：4.5V 至 18V（绝对最大 20V）
1MHz +/- 10% 固定开关频率
连续输出电流：1A（TS30011）、2A（TS30012）和 3A（TS30013）
高效率 – 高达 95%
采用 PFM 模式的电流模式 PWM 控制，提高轻载效率
通过 PG 引脚报告 VOUT 的电压监控器
输入电源欠压锁定
软启动，实现无过冲的受控启动
带频率折返的逐周期电流限制
过温及 VOUT 过压全面保护
待机模式下电流小于 10uA
外部元件数量少

应用领域

板载开关稳压器
机顶盒、DVD、LCD、LED 电源
工业电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3300个/圆盘，最小起订量 1 个)

个

起订量：1 个3300个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	固定

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	5V
	输出电流	1A
	开关频率	1MHz
