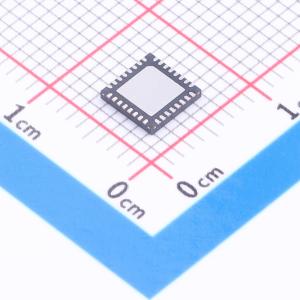

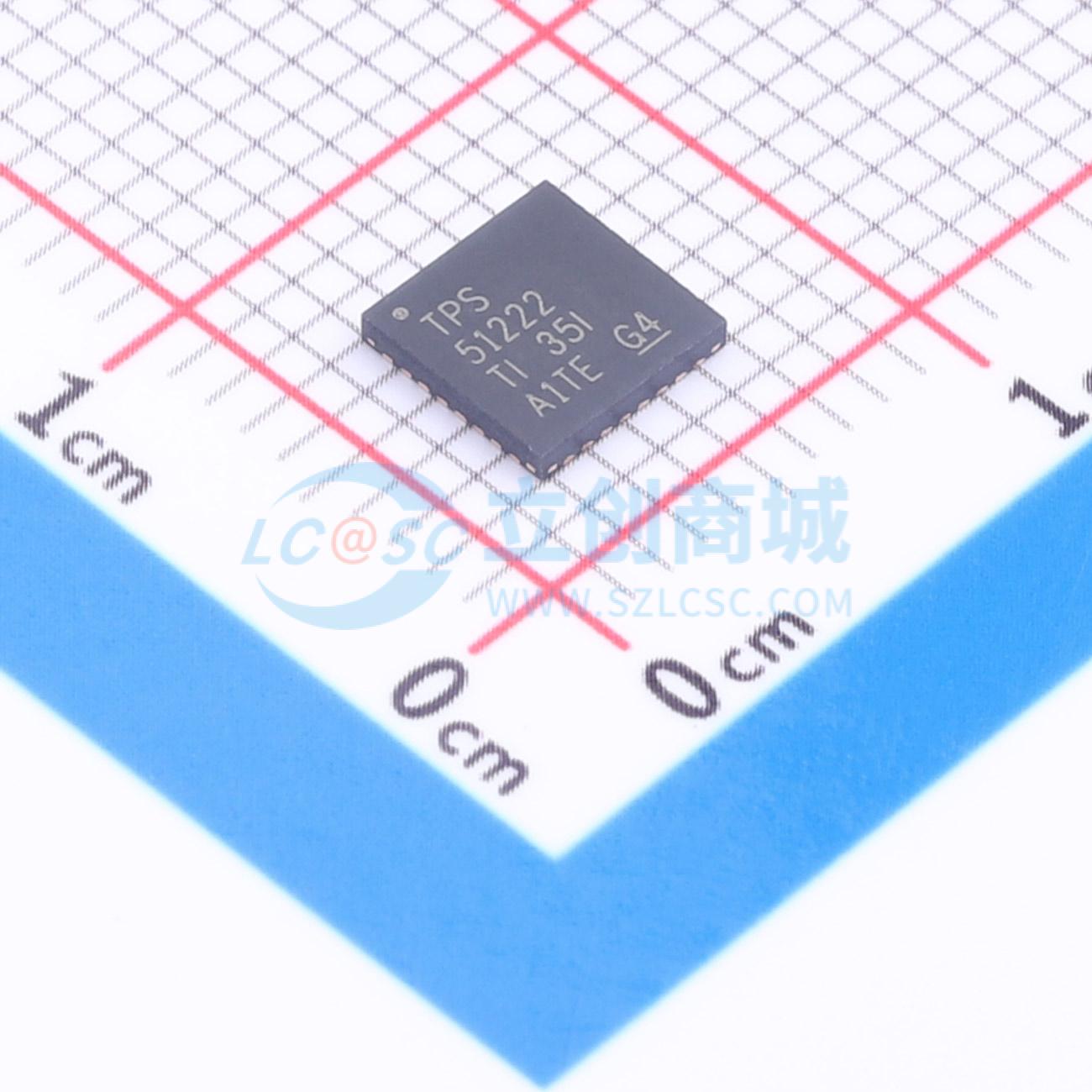

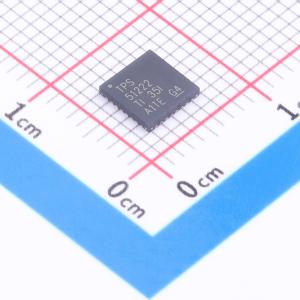

TPS51222RTVR
TPS51222RTVR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS51222 适用于笔记本电脑电源的 3V 至 32V 同步双通道输出峰值电流模式降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51222RTVR
- 商品编号
- C2650310
- 商品封装
- WQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~32V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TPS51222是一款带有两个LDO的双路同步降压调节器控制器。它针对5V/3.3V系统控制器进行了优化，使设计人员能够以经济高效的方式完成2节至4节电池的笔记本电脑系统电源设计。TPS51222支持高效率、快速瞬态响应和99%占空比运行。它支持4.5V至32V的电源输入电压范围，以及1V至12V的输出电压范围。峰值电流模式支持使用低ESR电容进行稳定运行，并确保输出精度。高占空比（99%）运行和宽输入/输出电压范围支持为小型移动PC和各种其他应用进行灵活设计。固定频率可通过一个电阻从200kHz调整到1MHz，且每个通道以180°异相运行。TPS51222还可以与外部时钟同步，并且交错比可通过其占空比进行调整。TPS51222采用32引脚5×5 QFN封装，工作温度范围为-40℃至85℃。
商品特性
- 输入电压范围：4.5V至32V
- 输出电压范围：1V至12V
- 可选轻载运行模式（连续/自动跳周期/静音跳周期）
- 可编程下垂补偿
- 电压伺服可调软启动
- 200kHz至1MHz固定频率PWM
- 电流模式架构
- 通道间180°相移
- 电阻或电感DCR电流检测
- 每个通道的电流监测输出
- 自适应过零电路
- 每个通道的电源正常输出
- 过流保护/过压保护/欠压保护/欠压锁定保护
- 热关断（非锁存）
- 输出放电功能
- 集成自举MOSFET开关
- QFN - 32（RTV）封装
应用领域
- 笔记本电脑系统
- 液晶电视、多功能打印机中的I/O总线负载点
