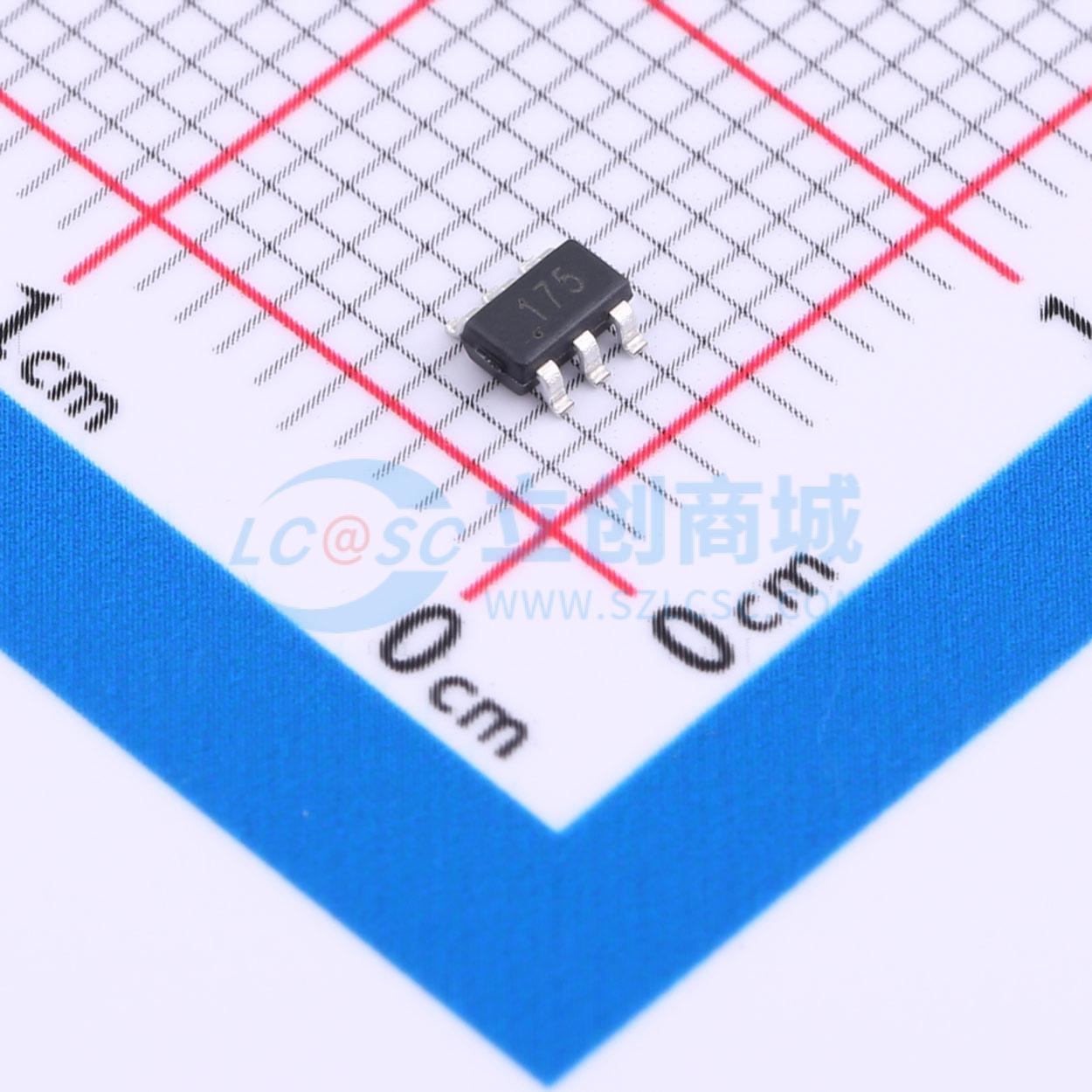

温馨提醒：图片仅供参考，商品以实物为准
ESDA17-5SC6
单向TVS 14V截止 峰值浪涌电流：15A@2.5us
- 描述
- 用于ESD保护的Transil 阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA17-5SC6
- 商品编号
- C283613
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.040067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 14V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 15A@2.5us | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 17V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 75nA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 33pF |
商品概述
ESDA17-5SC6是一款单片阵列，旨在保护多达5条线路免受静电放电（ESD）瞬变影响。该器件非常适合需要节省电路板空间的应用。
商品特性
- 5个单向瞬态抑制二极管功能
- 最小击穿电压范围：VBR最小值 = 17 V
- 峰值脉冲功率（8 / 20 μs）：150 W
- 截止电压下的微小泄漏电流：< 100 nA
- 高ESD保护等级
- 高集成度
- 适用于高密度电路板
- 符合IEC 61000-4-2 4级标准：15 kV（空气放电），8 kV（接触放电）
- 符合MIL STD 883E - 方法3015-7：3类，25 kV（人体模型）
应用领域
-计算机-打印机及其他外围设备-通信系统-手机及配件-其他电话机-消费电子产品(机顶盒、DVD播放器、电视机)
