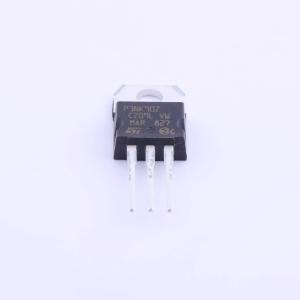

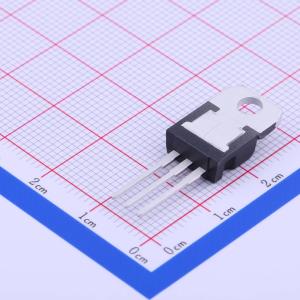

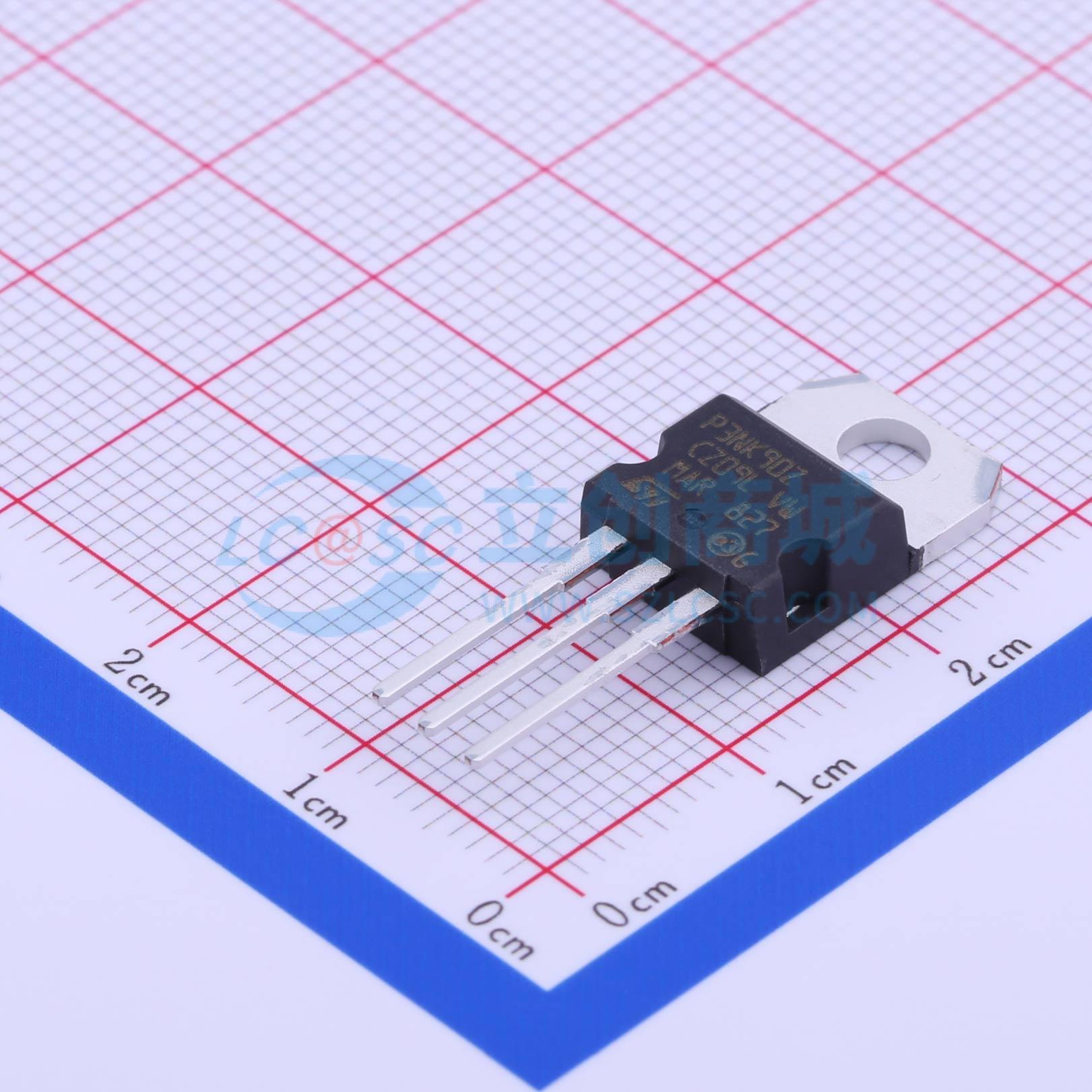

STP3NK90Z
N通道,电流:3A,耐压:900V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这些高压器件是采用SuperMESH™技术开发的齐纳保护N沟道功率MOSFET，是成熟的PowerMESH™的优化版本。除了显著降低导通电阻外，这些器件还旨在为最苛刻的应用确保高水平的dv/dt能力。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STP3NK90Z
- 商品编号
- C283631
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.96克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 900V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 4.8Ω@10V | |
| 耗散功率(Pd) | 90W | |
| 阈值电压(Vgs(th)) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22.7nC@10V | |
| 输入电容(Ciss) | 590pF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 63pF |
商品概述
这些高压器件是采用 SuperMESH 技术开发的齐纳保护型 N 沟道功率 MOSFET，SuperMESH 技术是对成熟的 PowerMESH 技术的优化。除了显著降低导通电阻外，这些器件还经过专门设计，以确保在最严苛的应用中具备高水平的 dv/dt 能力。
商品特性
- 极高的 dv/dt 能力
- 100% 雪崩测试
- 栅极电荷最小化
- 极低的本征电容
- 齐纳保护
应用领域
-开关应用
