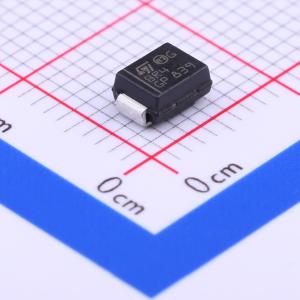

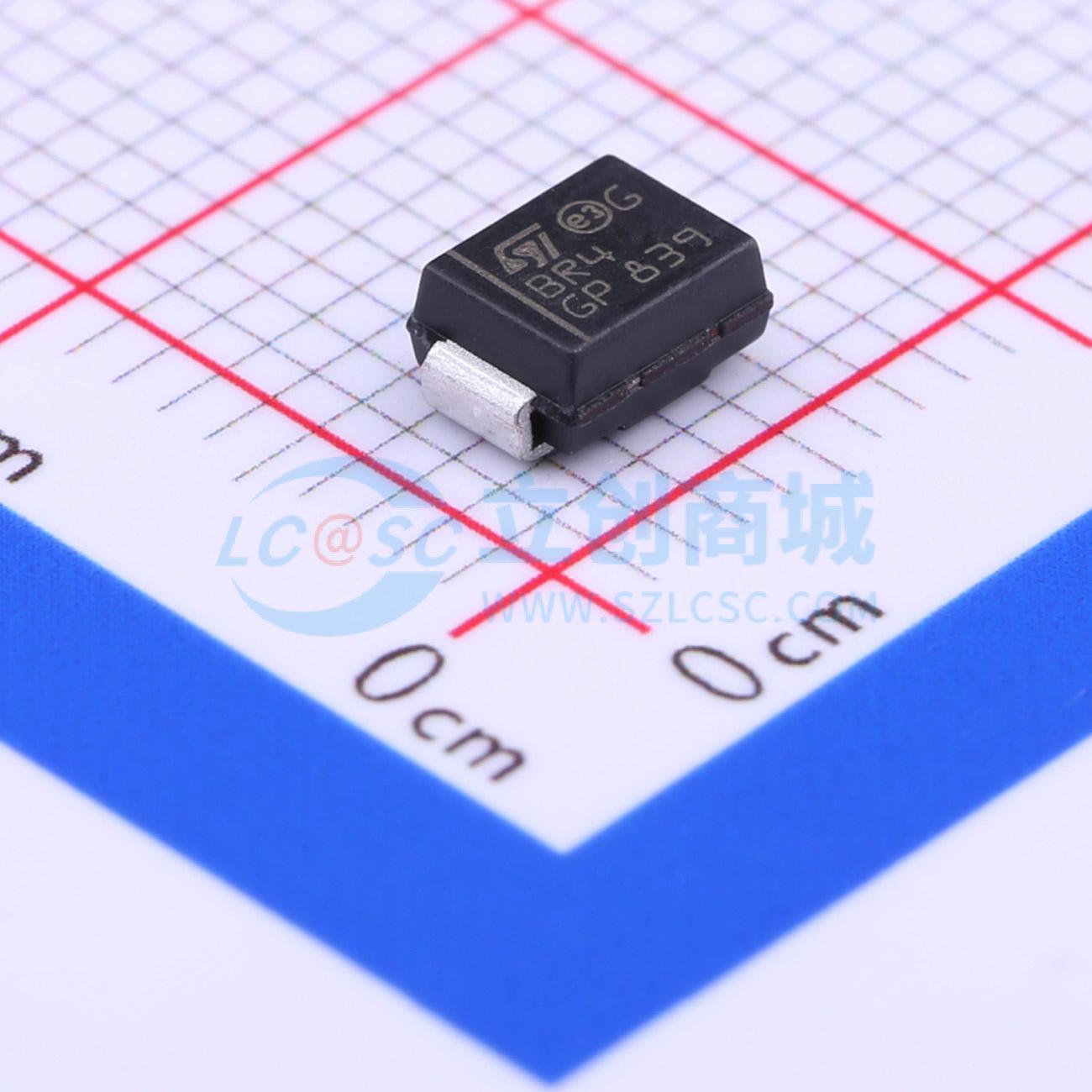

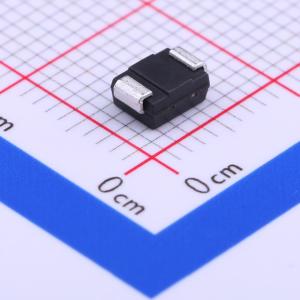

温馨提醒：图片仅供参考，商品以实物为准
STTH1R04U
耐压:400V 电流:1A 反向恢复时间：14ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 400 V，1 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1R04U
- 商品编号
- C283525
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.5V@1A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA@400V | |
| 反向恢复时间(Trr) | 14ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
商品概述
STTH1R04系列使用400V平面Pt掺杂技术，特别适合开关模式基极驱动和晶体管电路。采用轴向和表面贴装封装，环氧树脂符合UL94 V0标准，冷却方式为传导（C）。评估传导损耗可使用以下公式：P=0.9×I_F(AV)+0.250×I_F'(RMS)²。
商品特性
- 可忽略的开关损耗
- 低正向和反向恢复时间
- 高结温
应用领域
- 低压、高频逆变器
- 续流
- 极性保护
