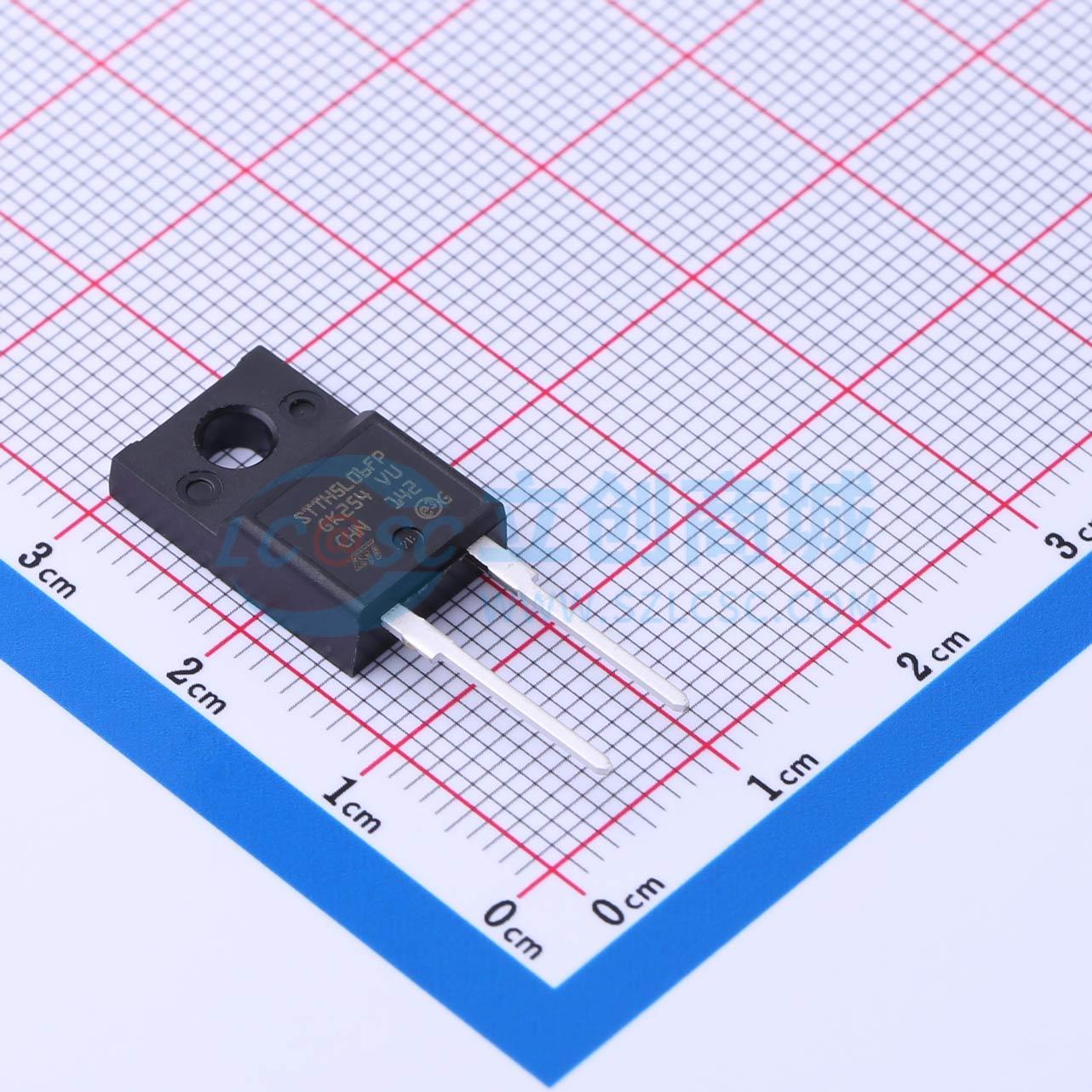

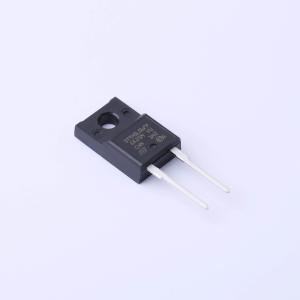

温馨提醒：图片仅供参考，商品以实物为准
STTH5L06FP
耐压:600V 电流:5A 反向恢复时间：95ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、5 A低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH5L06FP
- 商品编号
- C283529
- 商品封装
- TO-220FP-AC
- 包装方式
- 管装
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.3V@5A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 125uA | |
| 反向恢复时间(Trr) | 95ns | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 90A |
商品概述
该器件采用Turbo 2 600V技术开发。它非常适合作为升压二极管，尤其适用于连续模式功率因数校正和硬开关条件。该器件还可用作电源和其他功率开关应用中的续流二极管。评估导通损耗时，可使用以下公式：P =0.89×I_F(AV) +0.033×I_F²(RMS)。
商品特性
- 超快开关速度
- 低反向恢复电流
- 降低开关损耗
- 低热阻
- 绝缘封装：TO-220FPAC；绝缘电压：2000 VRMS正弦
- DPAK封装可按需提供ECOPACK®2合规组件
应用领域
- 连续模式功率因数校正和硬开关条件下的升压二极管
- 电源和其他功率开关应用中的续流二极管
