温馨提醒：图片仅供参考，商品以实物为准

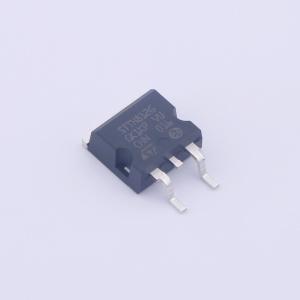

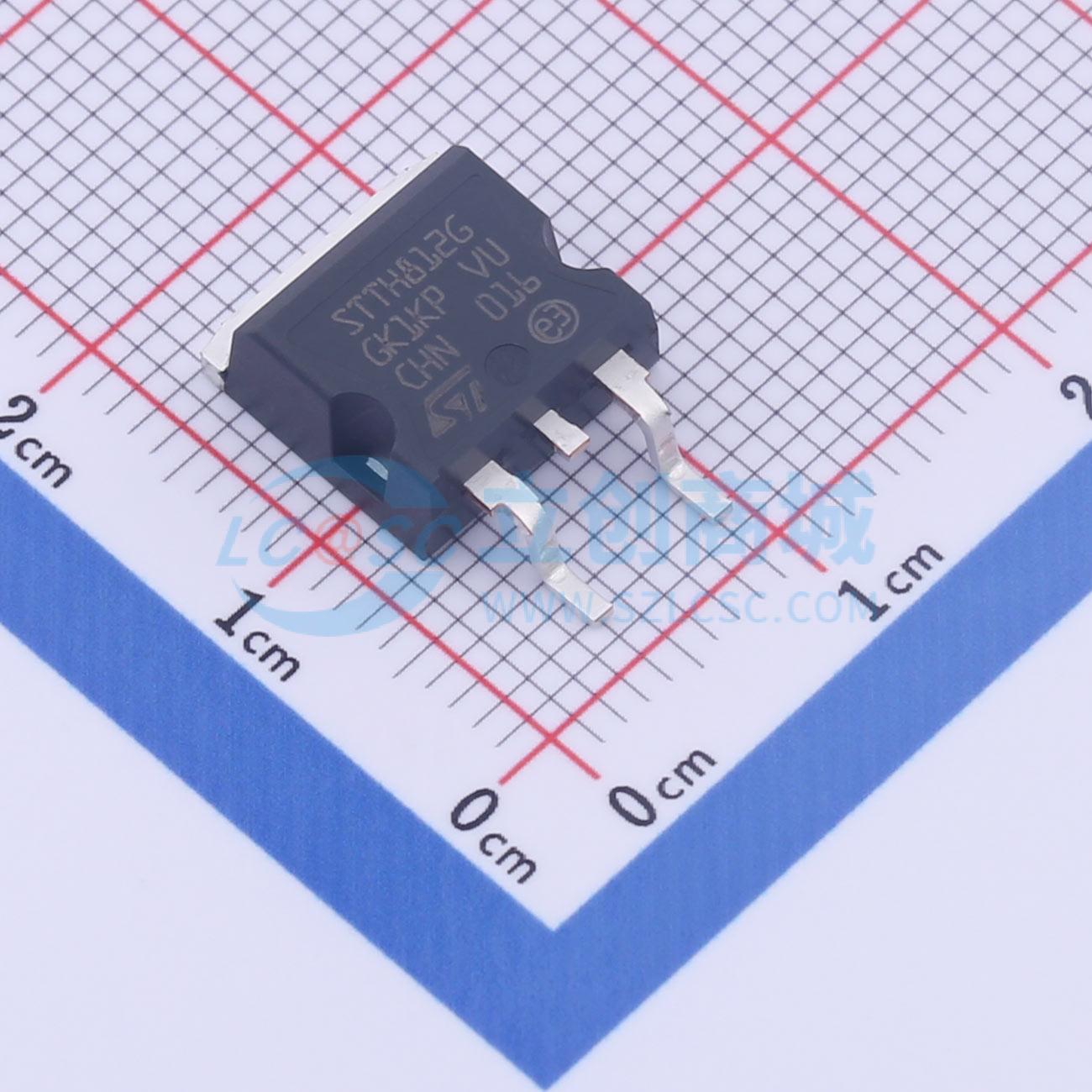

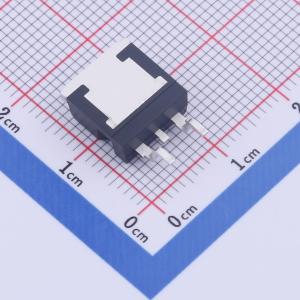

STTH812G-TR
STTH812G-TR
- 描述
- 1200 V，8 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH812G-TR
- 商品编号
- C283530
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.676克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 2.2V@8A | |
| 直流反向耐压(Vr) | 1.2kV | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 8uA@1.2kV | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
高质量设计的二极管具有低漏电流、可重复的特性和内在坚固性。低漏电流的改进性能带来热失控保护带，是该器件的竞争优势。
商品特性
- 超快软恢复
- 极低的传导和开关损耗
- 高频和/或高脉冲电流操作
- 高反向电压能力
- 高结温
- 绝缘封装TO-220Ins：电绝缘2500V RMS，电容7pF
- 绝缘封装TO-220FPAC：电绝缘2000V RMS，电容12pF
- 传导损耗计算公式为P=1.5×I_F(AV)+0.05I_F²(RMS)
- 环氧材料符合UL94 V0标准
- TO-220AC封装推荐扭矩值0.55Nm，最大扭矩值0.7Nm
- 传导冷却方式
应用领域
- 工业电源
- 电机控制
- 需要整流和续流的关键任务系统
- 缓冲、自举和消磁等辅助功能
