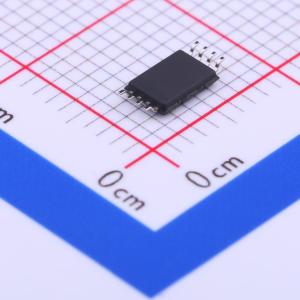

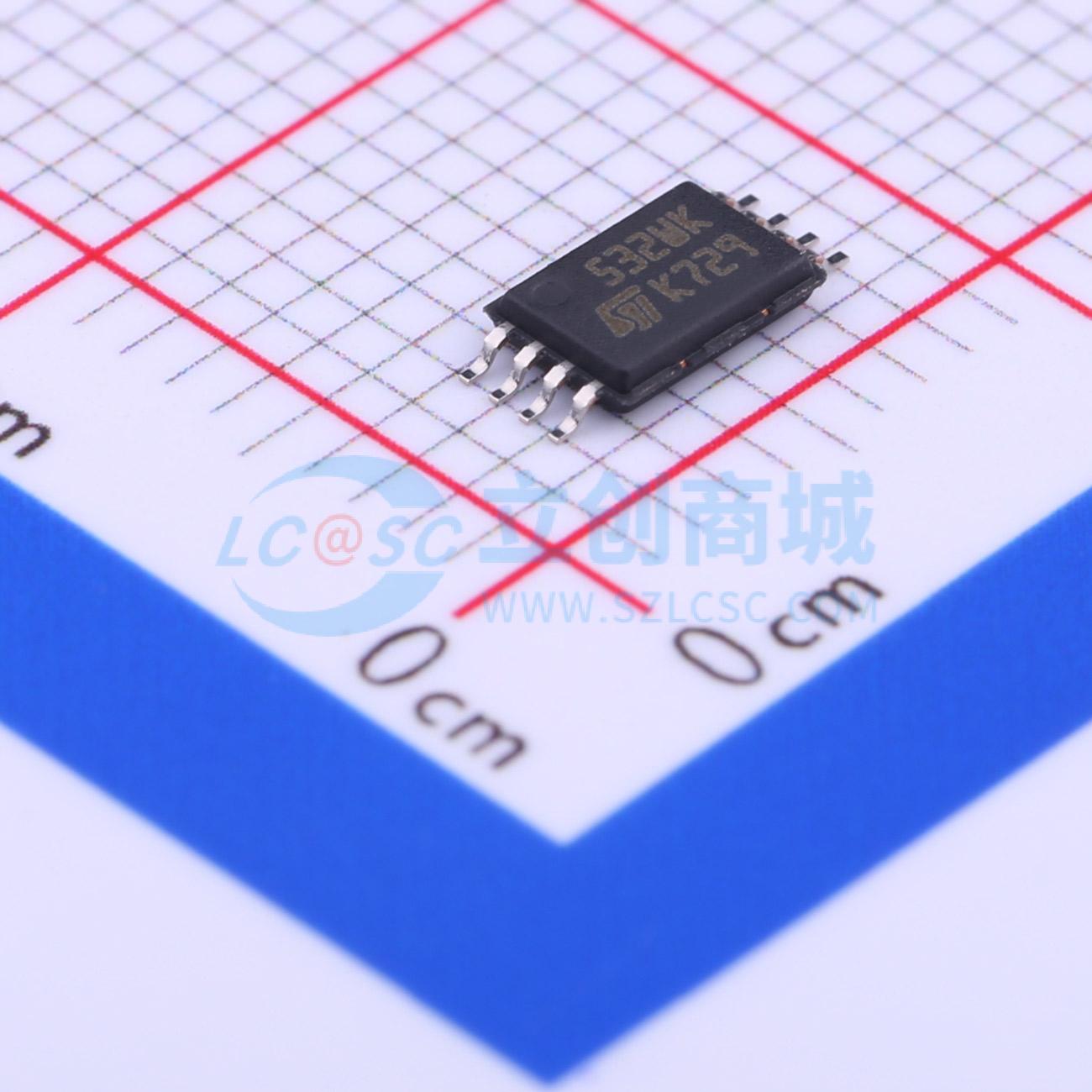

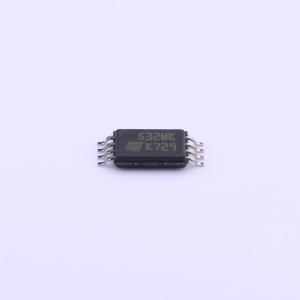

M95320-WDW6TP
M95320-WDW6TP
- 描述
- 32 Kbit SPI总线EEPROM，带高速时钟
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95320-WDW6TP
- 商品编号
- C283641
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 32Kbit | |
| 时钟频率(fc) | 20MHz | |
| 写周期时间(Tw) | 5ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 | |
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；内置写使能锁存器(WEL)；内置错误纠正码(ECC)功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
M95320系列器件是电可擦除可编程存储器（EEPROM），组织为4096×8位，通过SPI总线访问。M95320系列器件可在1.7V至5.5V的电源范围内工作，并在-40℃至+85℃的温度范围内得到保证。M95320-D提供一个额外的页面，名为识别页（32字节），可用于存储敏感的应用参数，这些参数之后可被永久锁定为只读模式。SPI总线信号包括C、D和Q。当片选信号（S）被拉低时，器件被选中；当HOLD信号被拉低时，与器件的通信可被中断。
商品特性
- 兼容串行外设接口（SPI）总线
- 32 Kb（4千字节）EEPROM；页大小：32字节
- 字节写入时间不超过5毫秒；页写入时间不超过5毫秒
- 额外的可锁定写入页面（识别页）
- 写保护：四分之一、一半或整个存储器阵列
- 高速时钟：20 MHz
- 单电源电压：M95320-W为2.5V至5.5V；M95320-R为1.8V至5.5V；M95320-DF为1.7V至5.5V
- 工作温度范围：-40℃至+85℃
- 增强型ESD保护
- 超过400万次写入周期
- 超过200年数据保持期
- 封装形式：SO8（ECOPACK2®）、TSSOP8（ECOPACK2®）、UFDFPN8（ECOPACK2®）
- SO8（MN）宽度为150密耳；TSSOP8（DW）宽度为169密耳；UFDFPN8尺寸为2×3毫米
