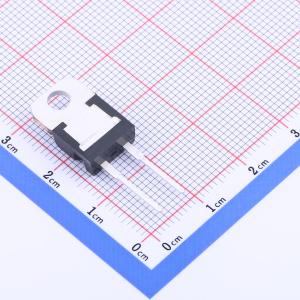

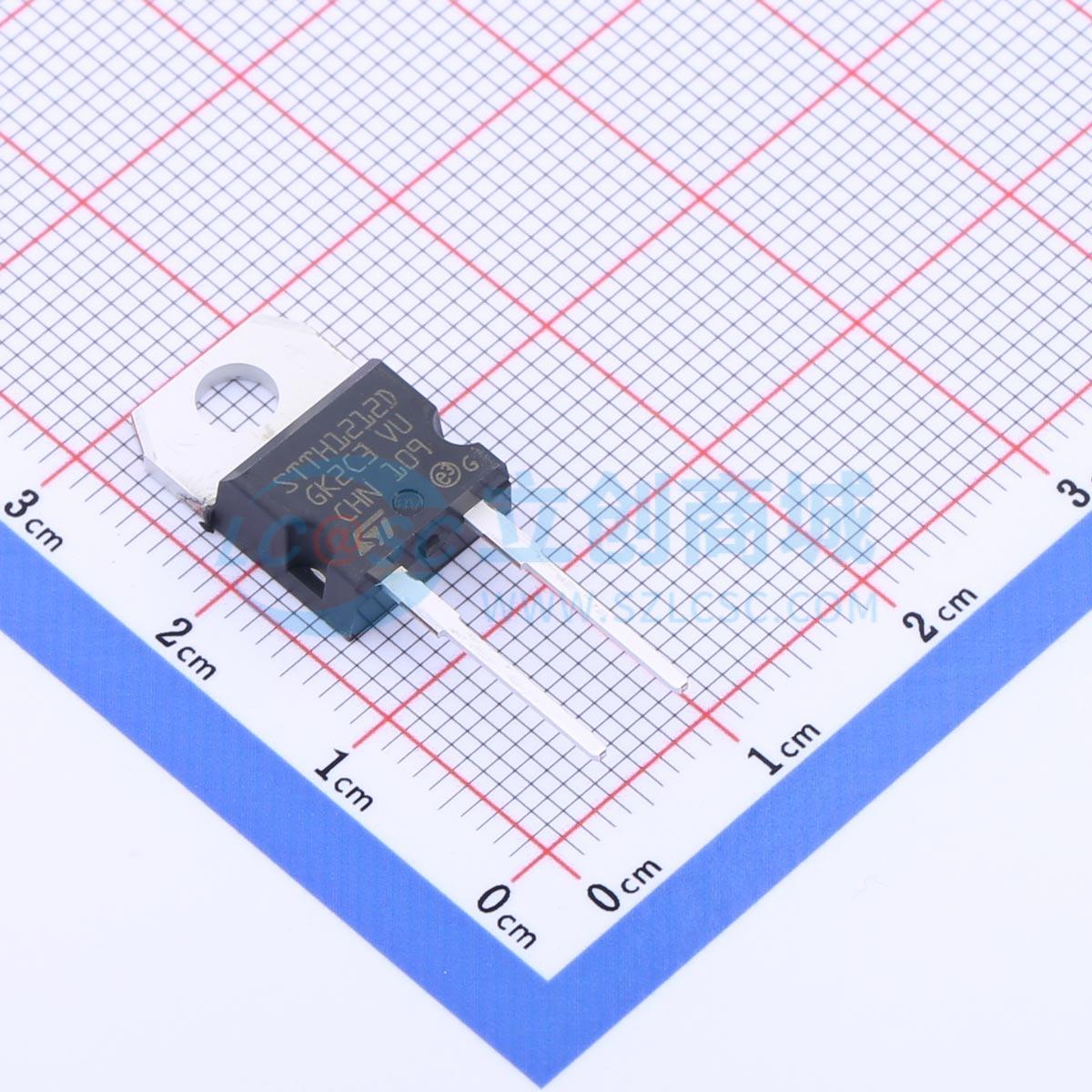

STTH1212D
耐压:1.2kV 电流:12A 反向恢复时间：100ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1200 V，12 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1212D
- 商品编号
- C283524
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 2.2V@12A | |
| 直流反向耐压(Vr) | 1.2kV | |
| 整流电流 | 12A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@1.2kV | |
| 反向恢复时间(Trr) | 100ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
该二极管的高质量设计使其具有低泄漏电流、可重复的特性和内在的坚固性，适合需要长期可靠性的重型应用。低泄漏电流的改进性能带来热失控保护带，是该器件的直接竞争优势。环氧树脂符合UL94 V0标准；冷却方式为传导（C）；TO-220AC封装的推荐扭矩值为0.55 Nm，最大扭矩值为0.7 Nm。计算导通损耗可使用公式：P=1.5×I_F(AV)+0.033I_F²(RMS)。
商品特性
- 超快软恢复
- 极低的导通和开关损耗
- 高频和/或高脉冲电流工作
- 高反向电压能力
- 高结温
- 低泄漏电流
- 可重复的特性
- 内在坚固性
应用领域
- 工业电源
- 电机控制
- 需要整流和续流的关键任务系统
- 缓冲、自举和消磁等辅助功能
