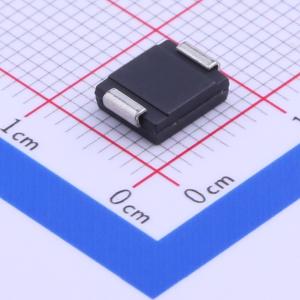

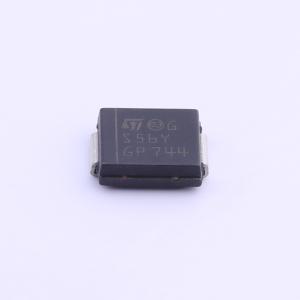

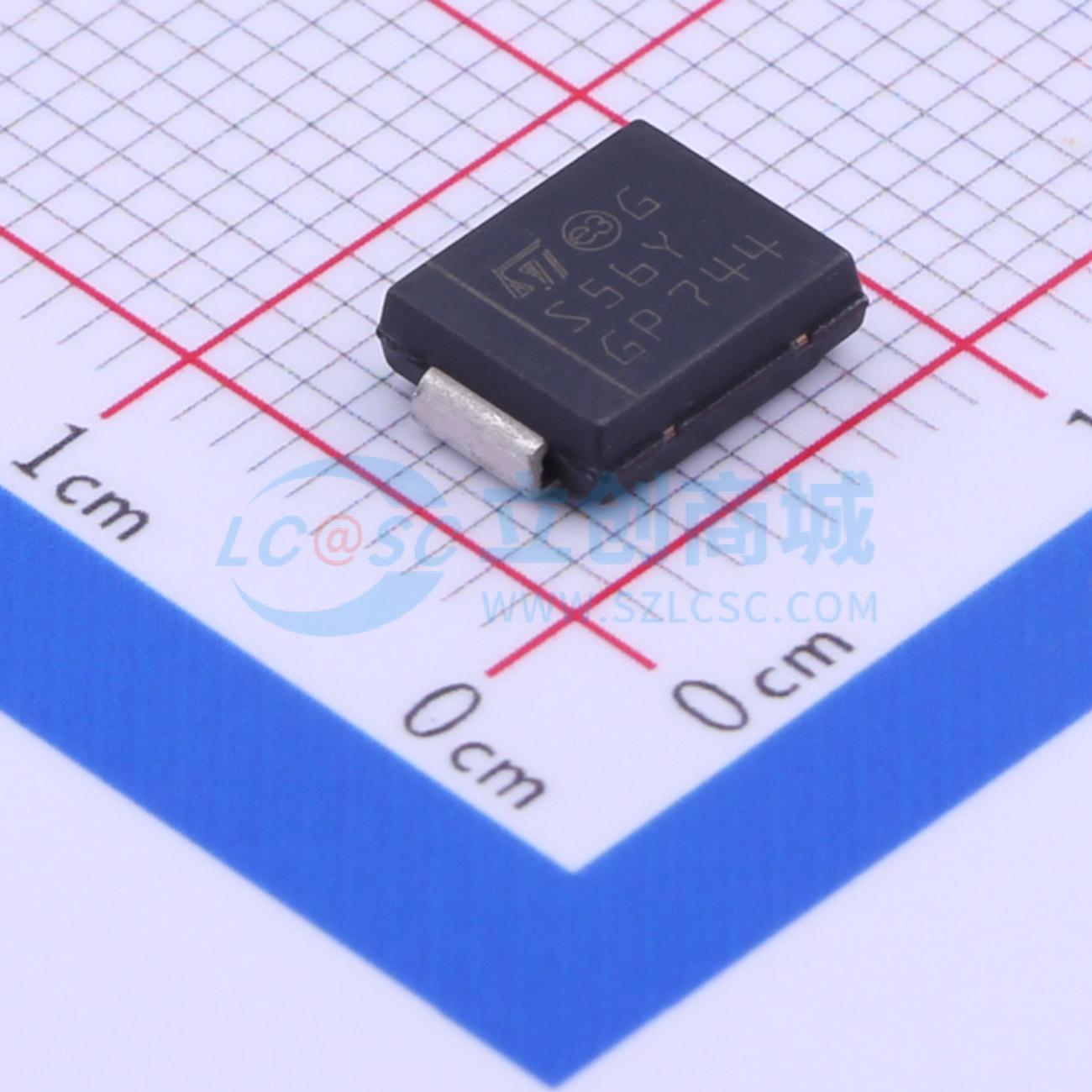

温馨提醒：图片仅供参考，商品以实物为准
STPS5L60SY
电压:60V 电流:5A
- 描述
- 汽车级60 V、5 A SMC低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS5L60SY
- 商品编号
- C283522
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.393克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 520mV@5A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 5A | |
| 反向电流(Ir) | 220uA@60V | |
| 工作结温范围 | -40℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 150A |
商品概述
功率肖特基整流器，适用于开关模式电源和高频逆变器。该器件采用无铅封装，环氧树脂符合UL94 V0标准。
商品特性
- 开关损耗可忽略
- 低正向压降，提高效率
- 低热阻
- 具备规定的雪崩能力
- 符合AEC-Q101标准
- 符合ECOPACK®2标准
- 环氧树脂符合UL94 V0标准
- 无铅封装
- 避免热失控的条件：dPtot/dTj <1/Rth(j-a)（适用于单独散热片上的二极管）
- 脉冲测试条件：tp=380μs，δ<2%
- 传导损耗计算公式：P=0.39×I_F(AV)+0.028×I_F²(RMS)
应用领域
- 开关模式电源
- 高频逆变器
- 小型电池充电器的低压输出
- 汽车应用中的电池保护
