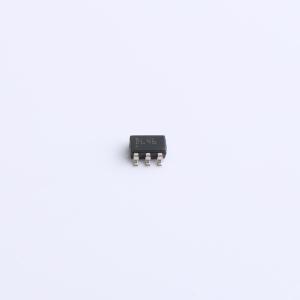

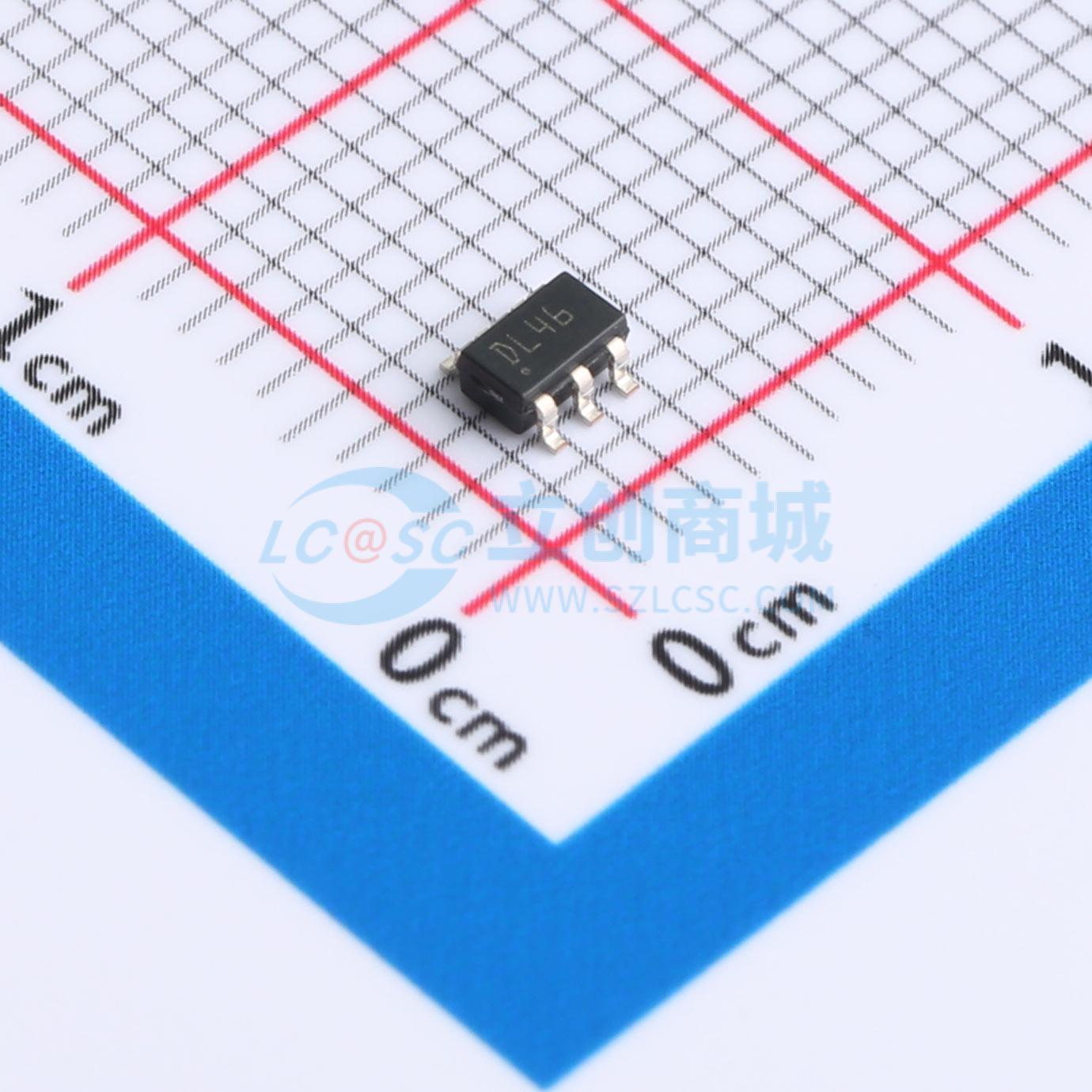

HDMIULC6-4SC6
超宽带ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超大带宽ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- HDMIULC6-4SC6
- 商品编号
- C283614
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 钳位电压 | 17V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
HDMIULC6-4SC6是一款单片专用分立器件，专门用于HDMI接口的静电放电（ESD）保护。它也能为IEEE 1394a和IEEE 1394b/c、USB 2.0、以太网链路和视频线路提供同等高水平的保护。 其超高截止频率（5.3 GHz）确保了高水平的信号完整性。该器件拓扑结构在为集成电路（IC）提供针对最严苛ESD冲击的全面保护的同时，也保证了信号完整性。
商品特性
- 4线15 kV ESD保护
- 必要时保护 V BUS
- 超高带宽 — 不影响信号的上升和下降时间 — 使信号谐波数量最大化
- 极低的泄漏电流：最大0.5 μA
- 与压敏电阻相比，响应时间更快
- SOT23-6L封装
- 符合RoHS标准
应用领域
- 速率为1.65 Gb/s及高达3.2 Gb/s的HDMI端口
- 速率高达3.2 Gb/s的IEEE 1394a、b或c接口
- 速率高达480 Mb/s（高速）的USB 2.0端口
- 以太网端口：10/100/1000 Mb/s
- 视频线路保护
