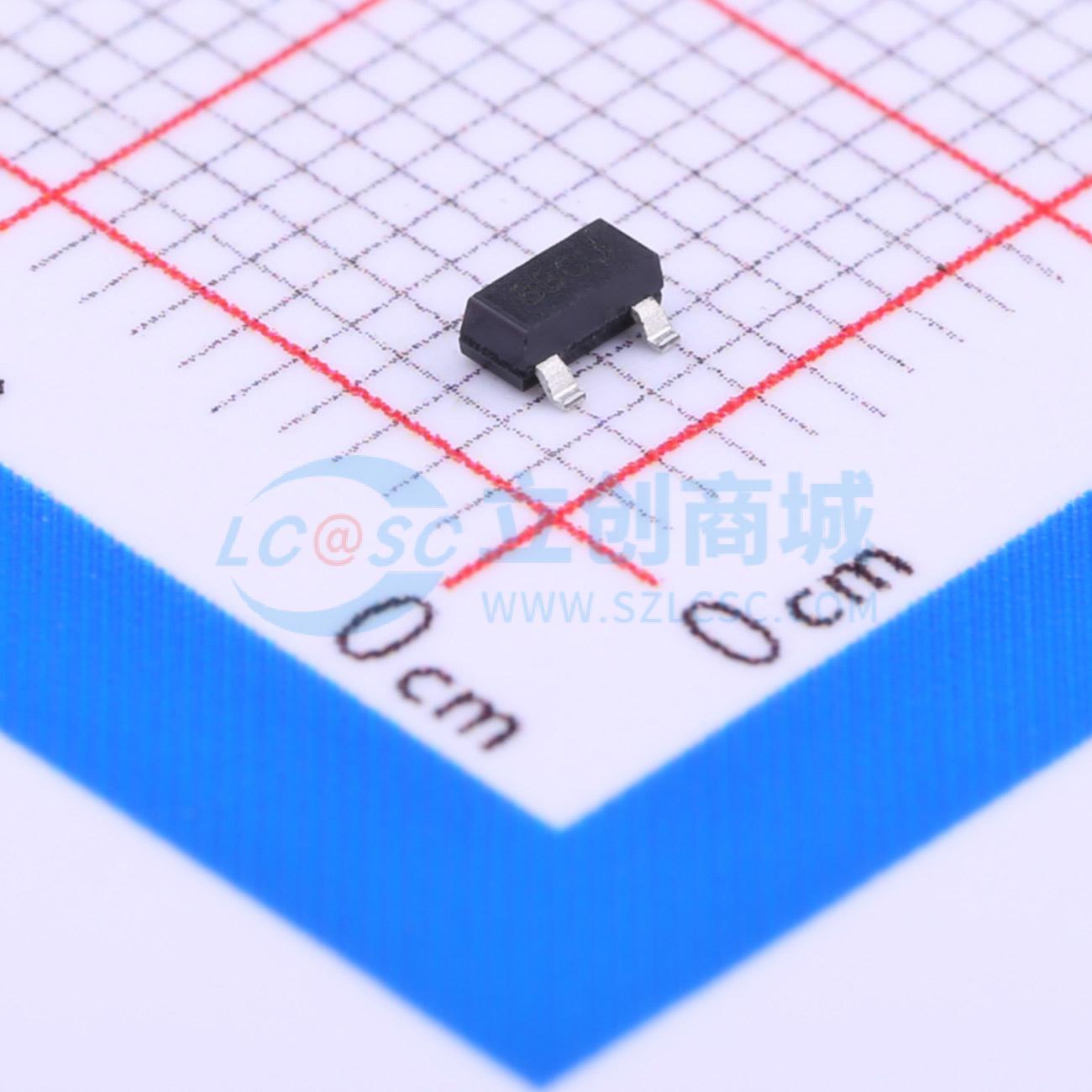

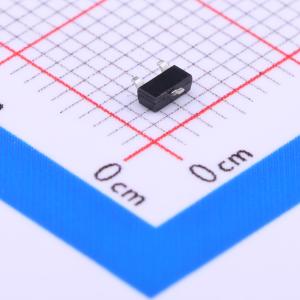

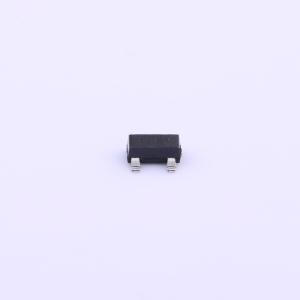

温馨提醒：图片仅供参考，商品以实物为准
STM1001TWX6F
STM1001TWX6F
- 描述
- 低电平有效，漏极开路
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM1001TWX6F
- 商品编号
- C283626
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 3.08V | |
| 受监控电压数 | 1 | |
| 复位超时 | 30ms | |
| 工作温度 | -40℃~+85℃@(TA) |
商品概述
STM1001微处理器复位电路是一款低功耗监控设备，用于监控电源。它的功能是：当VCC电源电压低于预设值时断言复位信号，并保持该信号直到VCC超过预设阈值达最小时间t_rec。
商品特性
- 可精确监控3V、3.3V和5V电源电压
- 具备开漏RST输出（需外接上拉电阻）
- 最小复位脉冲宽度为30ms或140ms
- 电源电流低，典型值为6μA
- 保证在VCC=1.0V时RST信号有效
- 工作温度范围为-40℃至85℃（工业级）
- 采用无铅小型SOT23封装
- 对负向VCC瞬变（毛刺）具有免疫力，在VCC引脚附近安装0.1μF旁路电容可增强瞬变免疫力
