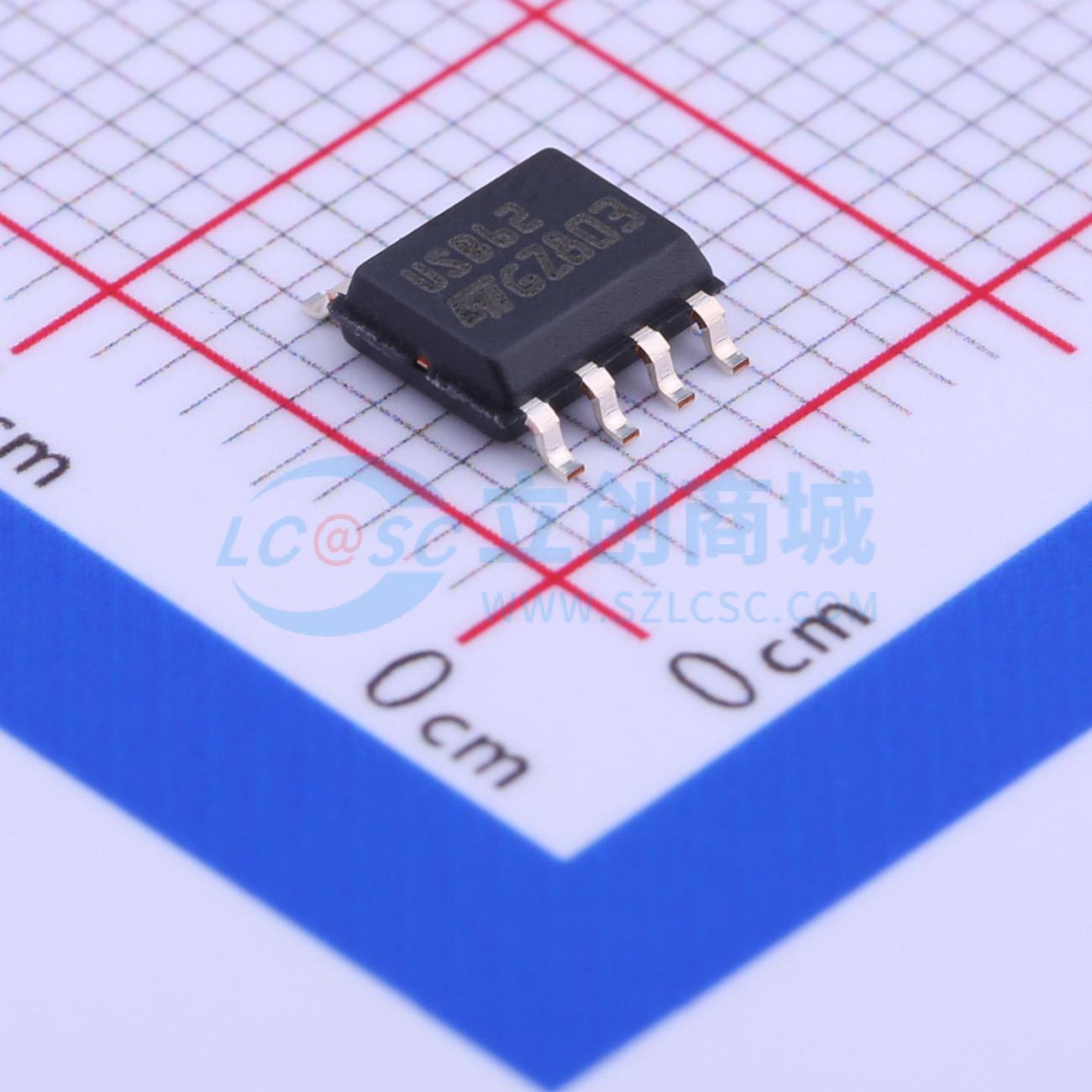

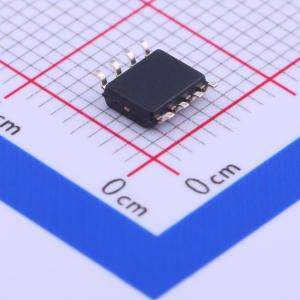

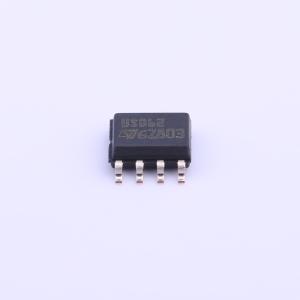

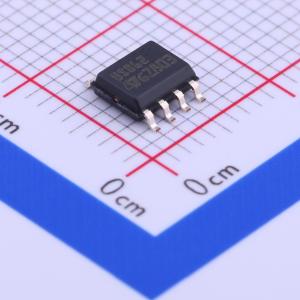

USB6B1
USB6B1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- USB6B1
- 商品编号
- C283483
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.25V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 10uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 15pF；25pF |
商品概述
为防止高速数据系统中的快速瞬变造成严重损坏，已开发出一种特殊保护措施。 USB6B1可保护两条输入线路免受过电压影响。此外，由于集成了瞬态抑制二极管，该器件还能将电源轨保持在安全范围内。
商品特性
- 集成钳位保护的全二极管电桥
- 击穿电压：VBR 最小值为 6 V
- 峰值脉冲功率耗散：PPP = 500W（8/20 μs）
- 电容极低，与高数据传输率或信号速率兼容。
应用领域
- 通用串行总线端口
- RS - 423 接口
- RS - 485 接口
- 综合业务数字网（ISDN）设备
- T1/E1 线卡
- 高速数字用户线路（HDSL）/非对称数字用户线路（ASDL）接口
