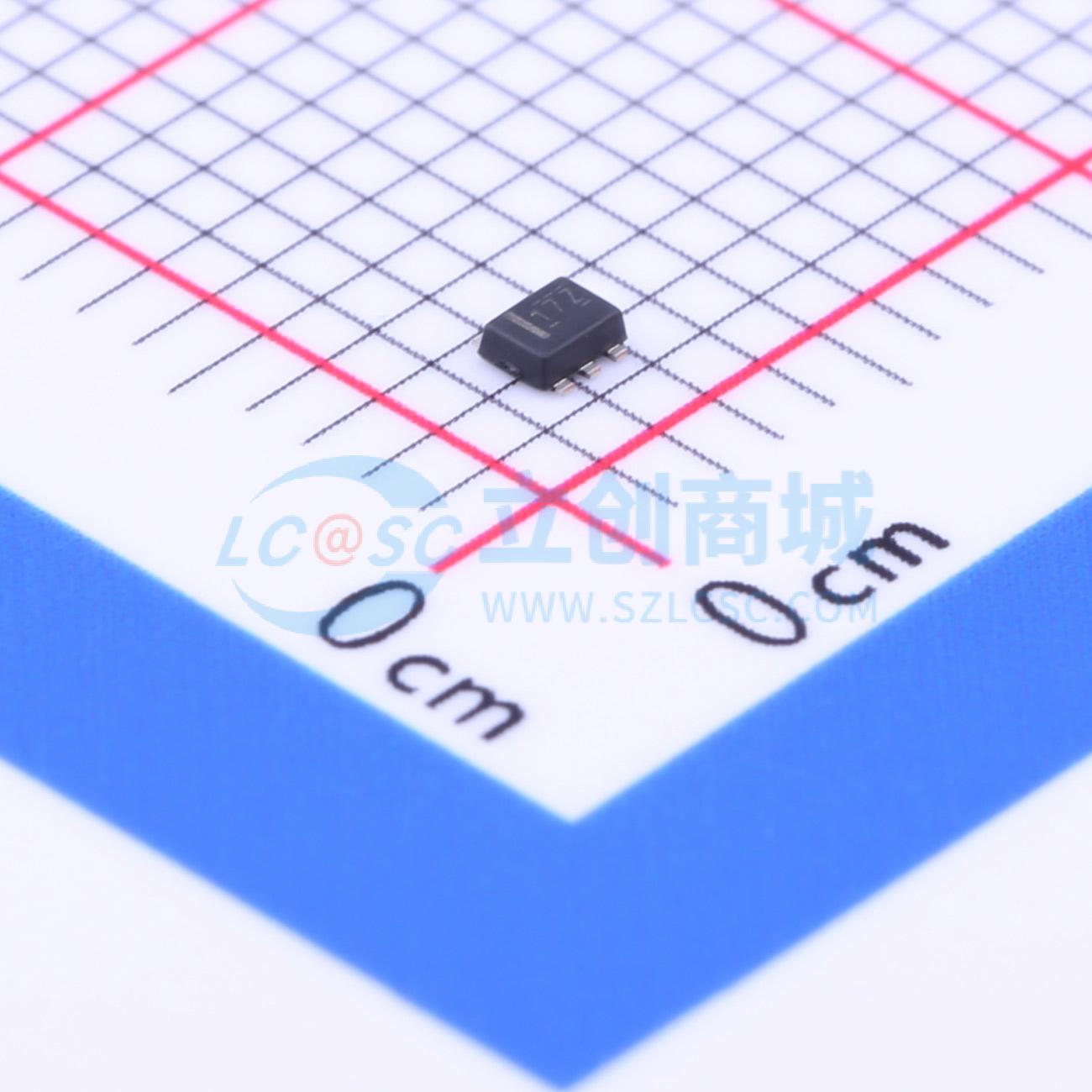

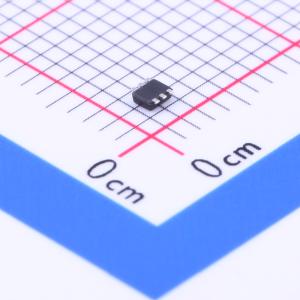

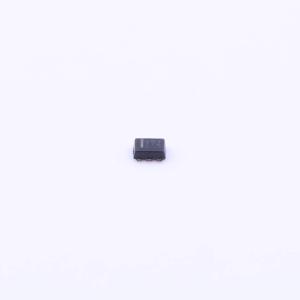

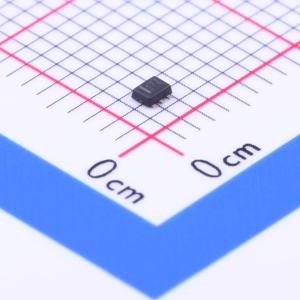

TMP303EDRLR
TMP303EDRLR
- 描述
- TMP303 出厂时经过编程的温度窗口比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMP303EDRLR
- 商品编号
- C266135
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | - | |
| 精度 | ±1.5℃ | |
| 工作电压 | 1.4V~3.6V | |
| 待机电流 | 8uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | 28ms | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；硬件比较器/独立温控输出；出厂温度校准；低功耗待机 |
商品概述
TMP303 器件是温度范围监控器，可通过超小尺寸(SOT-563)、低功耗（最大 5μA）和低电源电压性能（低至 1.4V）提供设计灵活性。这些器件的运行无需附加组件；每个器件都可以独立于微处理器或微控制器运行。有7个可用的跳闸点，请参阅器件选项。跳闸点可以在出厂前编程为任何所需的温度。OUT 引脚是推挽式高电平有效输出。当测量的温度超出跳闸点范围且设置输出高电平 (SOH) 引脚处于低电平状态时，OUT 引脚处于高电平。SOH 引脚是一个带内部下拉电阻器的输入引脚。当 SOH 引脚被强制为高电平时，则无论测量的温度是多少，OUT 引脚都会变为高电平。
商品特性
- 低功耗，最大值5μA
- 采用SOT-563封装，尺寸为1.60×1.60×0.6mm
- 跳闸点精度在-40℃至125℃范围内为±0.2℃(典型值)
- 推挽式输出
- 可选迟滞:1℃/2℃/5℃/10℃
- 电源电压范围1.4V至3.6V
应用领域
- 电池充电
- 电池过热保护
- 消费类电子产品
- 电信
