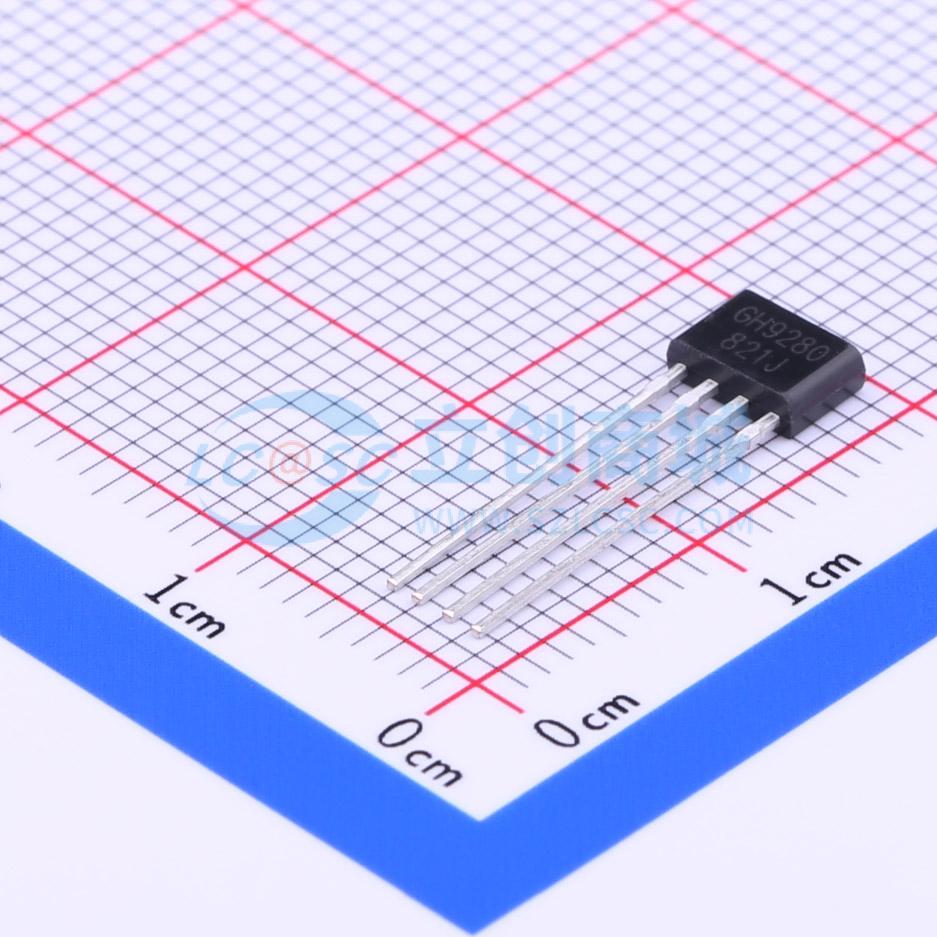

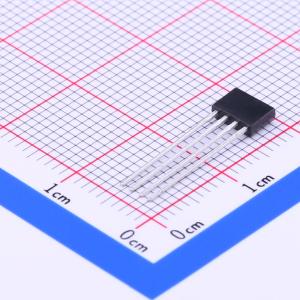

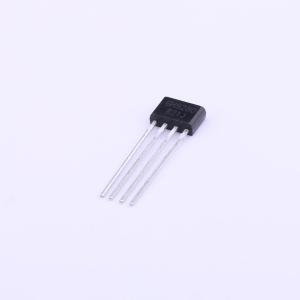

GH9280

带互补输出的霍尔驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于驱动双线圈无刷直流冷却风扇的单芯片IC解决方案。该IC由电压基准、霍尔传感器、信号放大器、整形电路、堵转检测器、堵转保护和重启电路、输出驱动电路等组成。为了能在恶劣环境中使用并考虑到低成本，该IC内部设计了许多功能，并且所需的外部组件较少。当风扇静止0.5秒时，IC将检测到堵转情况，自动进入保护模式，并将两个输出禁用4秒
品牌名称: 鑫雁
商品型号: GH9280
商品编号: C266235
商品封装: TO-94
包装方式: 袋装
商品毛重: 0.16克(g)

商品参数

商品概述

GH9280是一款用于驱动双线圈无刷直流冷却风扇的单芯片IC解决方案。该IC由电压基准、霍尔传感器、信号放大器、整形电路、堵转检测器、堵转保护和重启电路、输出驱动电路等组成。为了能在恶劣环境下正常工作并考虑到低成本，GH9280内部集成了许多功能，所需的外部元件较少。当风扇静止0.5秒时，IC将检测到堵转情况，自动进入保护模式，并将两个输出禁用4秒。然后，它将在0.5秒内开启一个通道的驱动电流。如果仍未检测到风扇转动，GH9280将再次关闭输出4秒。这个过程将重复进行，直到检测到风扇转动，IC进入正常运行模式。这种开/关循环可使平均电流降低约80%。此功能可防止芯片和风扇因长时间堵转而过热损坏。 GH9280采用TO - 94（SIP - 4L）封装。

商品特性

片上霍尔效应传感器
3.5~18V电源电压驱动，可承受500mA电流而不过热
堵转停机和自动重启
输出驱动器内置齐纳二极管保护
内置过温保护
精确的磁开关阈值

应用领域

双线圈无刷直流风扇
双线圈无刷直流电机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/袋，最小起订量 5 个)

个

起订量：5 个1000个/袋

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	输出电流	500mA
	峰值电流	1.2A

	属性	参数值
	工作电压	3.5V~18V
	导通电阻	1.5Ω
	工作温度	-40℃~+105℃
