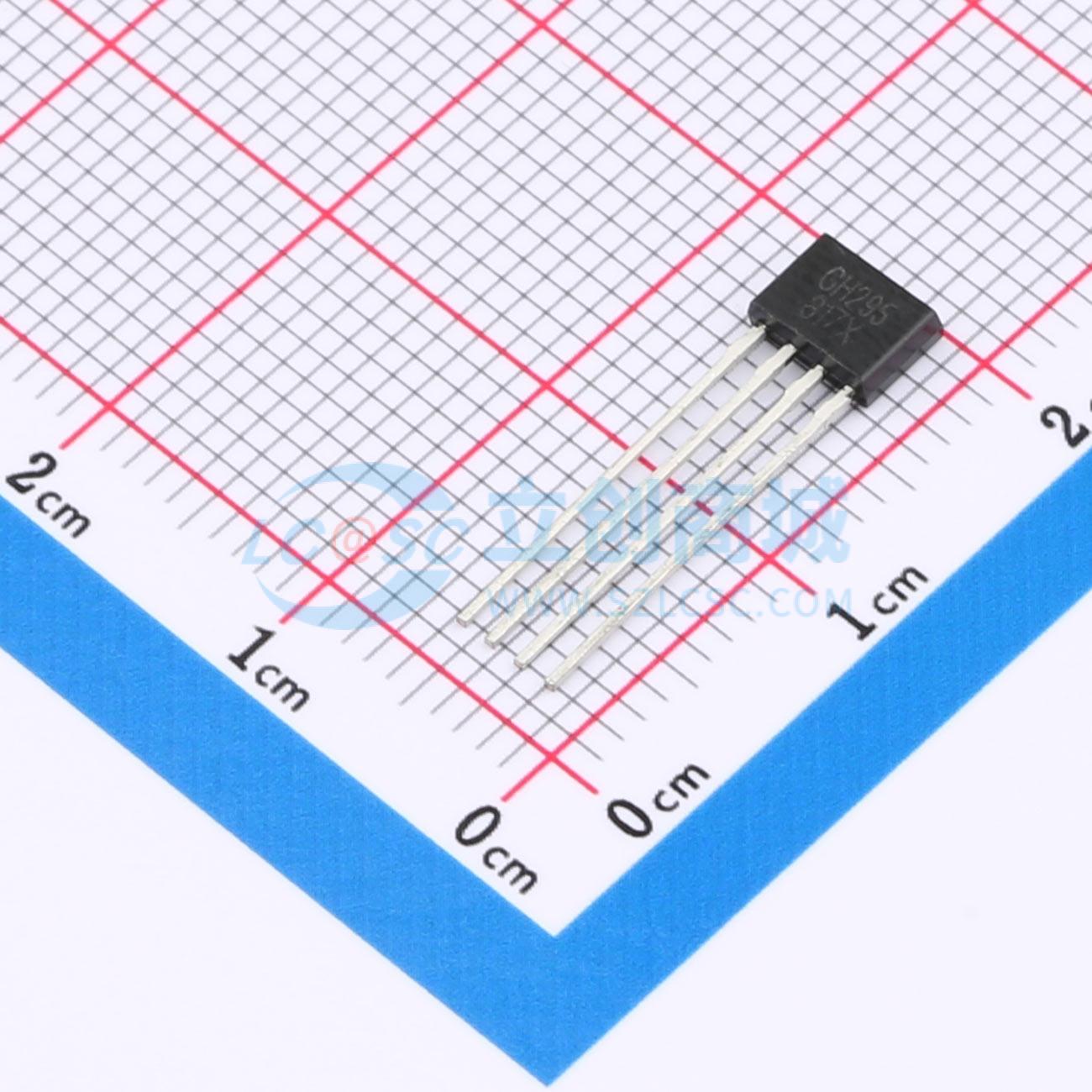

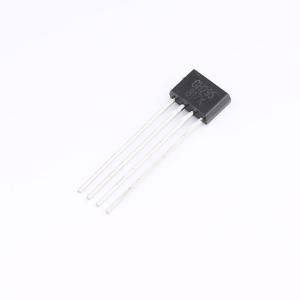

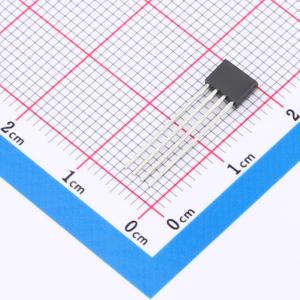

GH295

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带FG 输出，24V 双线圈霍尔马达驱动电路
品牌名称: 鑫雁
商品型号: GH295
商品编号: C266240
商品封装: TO-94
包装方式: 袋装
商品毛重: 0.171克(g)
立创商城设计参考: 无刷电机驱动-(3)25V~48V供电-(1)2A以内

商品参数

商品概述

GH295是应用于12V和24V双线圈直流马达风扇的驱动电路。该芯片内部集成了霍尔传感器、两路输出驱动电路、频率生成输出电路，内建过热保护电路、堵转保护和自恢复启动电路，即当芯片检测到马达风扇停转达0.5秒钟后，芯片会自动关闭两路输出4.0秒钟，然后重新启动电路，检测马达风扇是否转动，若开始转动则芯片会恢复正常工作，否则，若0.5秒钟内马达风扇没有转动，则芯片又会再次关闭4.0秒钟，如此反复，直至马达风扇正常工作。该功能可以有效防止马达风扇的线圈因堵转导致的过热损坏。GH295最大启动电流可达900mA，最大连续输出电流能力可达500mA，封装形式为直插的SIP-4L(TO-94)。

商品特性

工作电压范围：3.5~30V
内置霍尔传感器和驱动电路
FG频率生成输出
内置接反保护电路
内置过热保护电路
内置堵转保护电路
自恢复启动
输出过电压钳位保护
最大输出电流500mA

应用领域

双线圈直流无刷马达风扇
无触点开关
位置控制
安全报警装置
隔离检测
转速测量

数据手册PDF

放大查看下载PDF

优惠活动

1折

购买数量

(1000个/袋，最小起订量 1 个)

个

起订量：1 个1000个/袋

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	输出电流	500mA
	峰值电流	1.1A

	属性	参数值
	工作电压	3.5V~30V
	静态电流(Iq)	1.3mA
	工作温度	-40℃~+85℃
