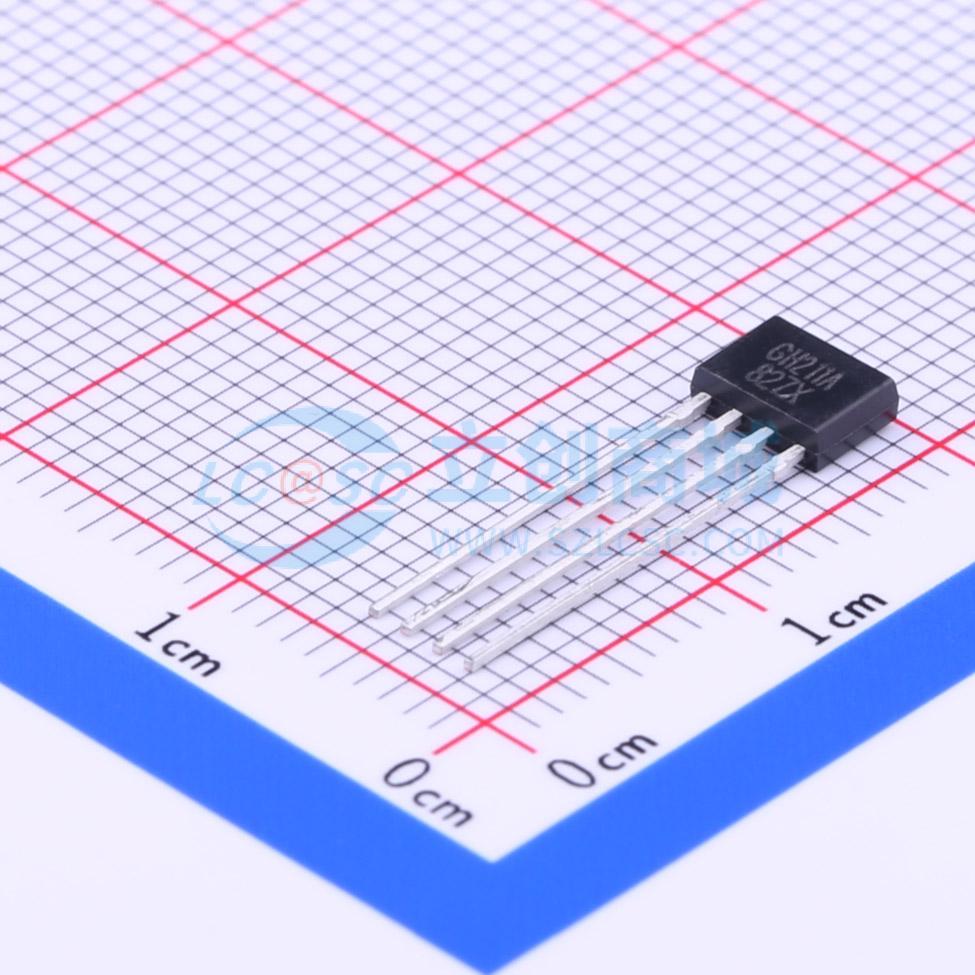

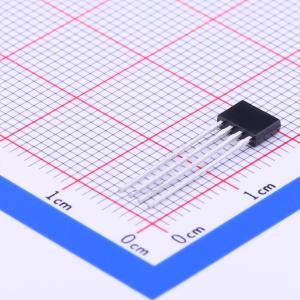

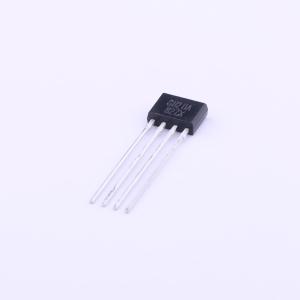

GH211A

带 FG 输出的霍尔驱动 IC

描述

是一款集成霍尔传感器，带有输出驱动器和频率发生器 (FG)，专为无刷直流电机和直流风扇应用的电子换向而设计。该器件包括一个用于磁传感的片上霍尔传感器、一个放大霍尔电压的放大器、一个提供开关迟滞以抑制噪声的施密特触发器、一个补偿霍尔灵敏度温度漂移的温度补偿电路、两个用于吸收大负载电流的互补开漏驱动器。它还包括一个内部稳压器，用于为内部电路提供偏置电压。将器件置于可变磁场中，当磁通密度大于阈值 BOP 时，OUT1 将导通（低电平），OUT2（和 FG）将关断（高电平）

品牌名称

鑫雁

商品型号

GH211A

商品编号

C266241

商品封装

TO-94​

包装方式

袋装

商品毛重

0.165克(g)

立创商城设计参考

无刷电机驱动-(2)12V~25V供电-(1)2A以内方案
