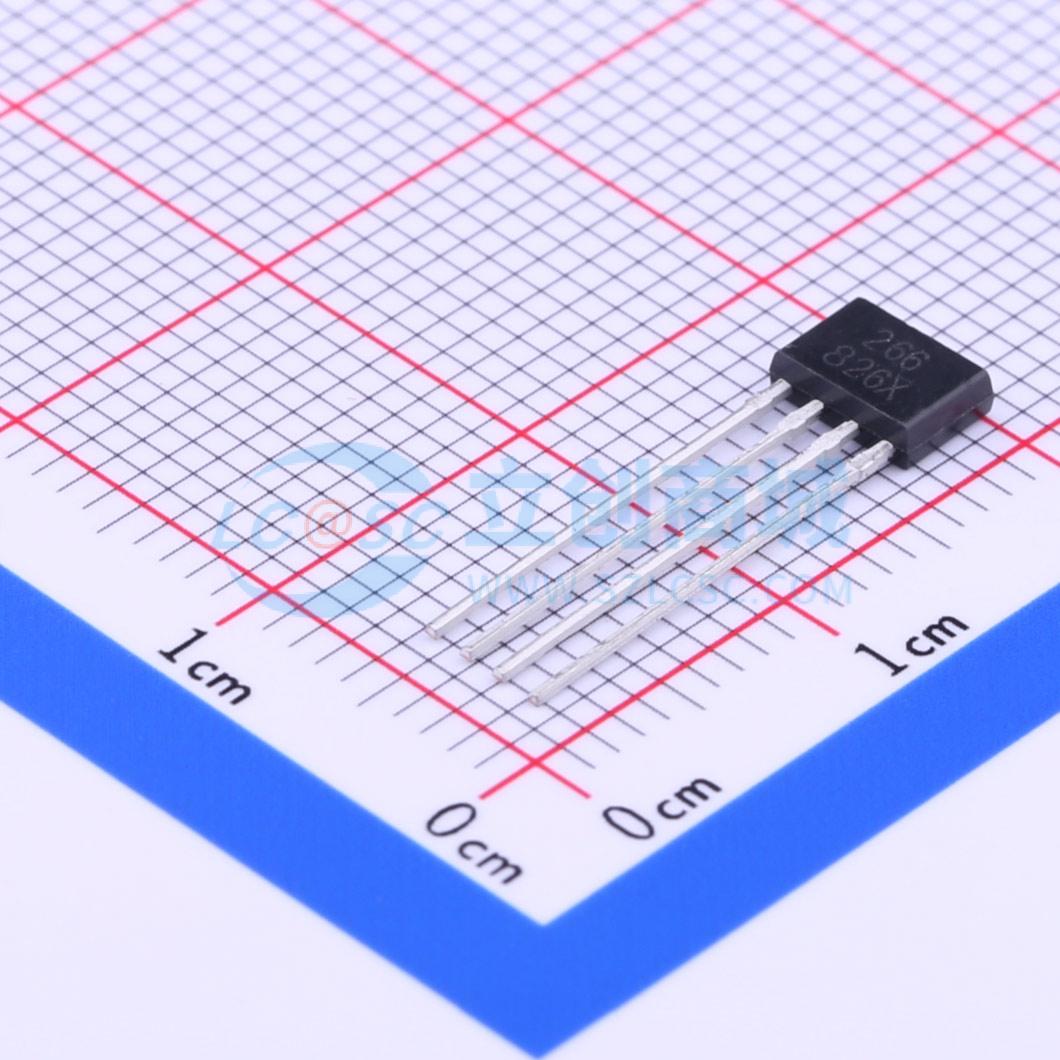

温馨提醒：图片仅供参考，商品以实物为准
GH266
带互补输出的高压霍尔驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带输出驱动器的集成霍尔传感器，专为无刷直流电机应用的电子换向而设计。该设备包括一个用于磁传感的片上霍尔传感器、一个放大霍尔电压的放大器、一个提供开关迟滞以抑制噪声的整形电路，以及两个用于吸收大负载电流的互补开漏驱动器。它还包括一个内部稳压器，允许宽工作电源电压范围。将该设备置于可变磁场中，如果磁通密度大于阈值 Bop，引脚 OUT1 将变为低电平（导通），引脚 OUT2 将变为高电平（截止）
- 品牌名称
- 鑫雁
- 商品型号
- GH266
- 商品编号
- C266237
- 商品封装
- TO-94
- 包装方式
- 袋装
- 商品毛重
- 0.167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 单相 | |
| 输出电流 | 400mA | |
| 峰值电流 | 800mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.5V~28V | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+85℃ |
商品概述
GH266A是一款带输出驱动器的集成霍尔传感器，专为无刷直流电机应用的电子换向而设计。该器件包含一个用于磁传感的片上霍尔传感器、一个放大霍尔电压的放大器、一个提供开关迟滞以抑制噪声的整形电路，以及两个用于吸收大负载电流的互补开漏驱动器。它还包括一个内部稳压器，允许较宽的工作电源电压范围。 将该器件置于可变磁场中，若磁通密度大于阈值BOP，引脚OUT1将变为低电平（导通），引脚OUT2将变为高电平（关断）。此输出状态将保持不变，直到磁通密度反向并降至BRP以下，此时OUT1变为高电平（关断），OUT2变为低电平（导通）。GH266A的额定工作温度范围为-40℃至+85℃，电压范围为3.5V至28V。 GH266A采用TO - 94（SIP - 4L）封装。
商品特性
- 片上霍尔效应传感器
- 3.5~28V电源电压
- 驱动器允许400mA电流而不过热
- 输出驱动器内置齐纳二极管保护
- 内置过温保护
- 精确的磁开关阈值
应用领域
- 双线圈无刷直流风扇
- 双线圈无刷直流电机
