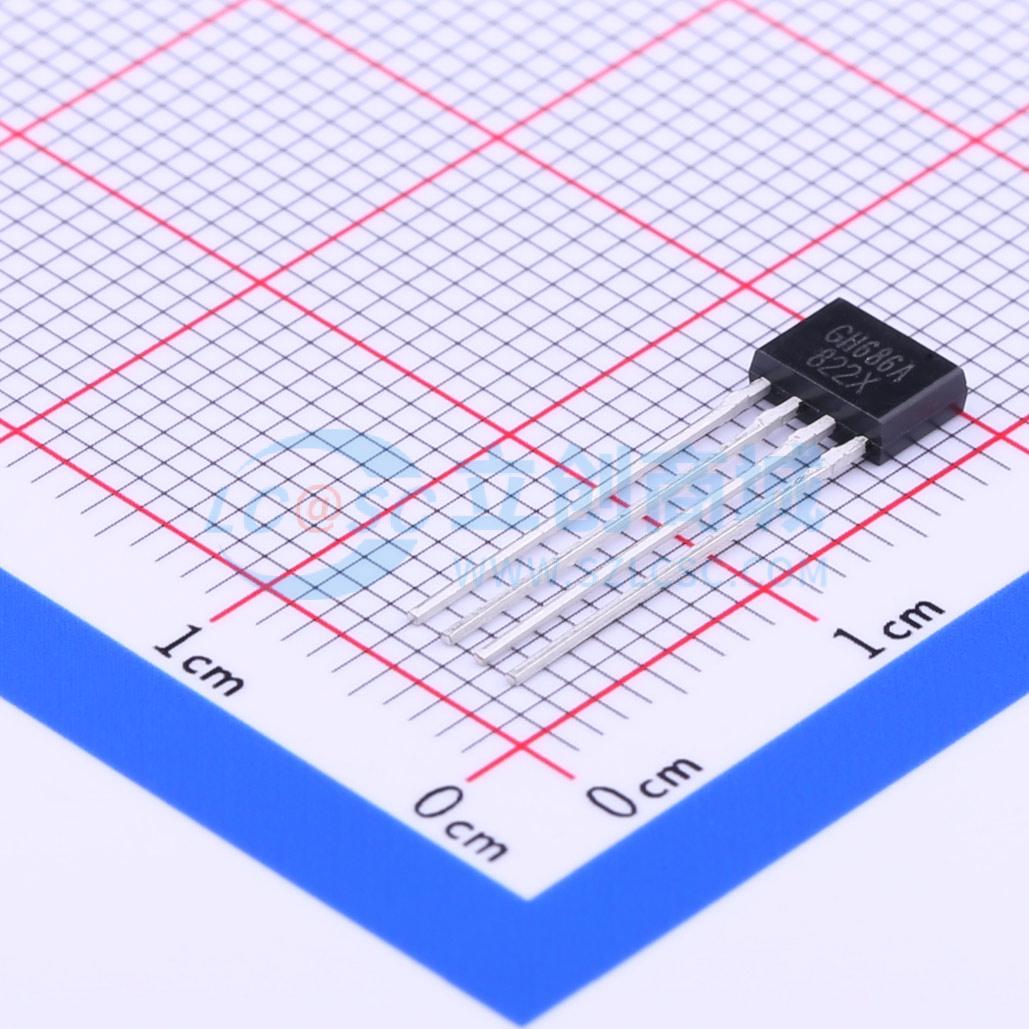

GH686A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GH686是应用于5V和12V双线圈直流无刷马达风扇的驱动电路。该芯片内部由反向电压保护电路、内部电压调节器、霍尔传感器、差分放大器、施密特触发器、温度补偿器和互补型集电极开路输出管等组成，它具有工作电压范围宽、磁灵敏度高、负载和反向保护能力强等特点。该电路最大连续驱动电流能力可达450mA，封装形式为直插的SIP-4L(TO-94)。
品牌名称: 鑫雁
商品型号: GH686A
商品编号: C266236
商品封装: TO-94
包装方式: 袋装
商品毛重: 0.162克(g)

商品概述

GH686是应用于5V和12V双线圈直流无刷马达风扇的驱动电路。该芯片内部由反向电压保护电路、内部电压调节器、霍尔传感器、差分放大器、施密特触发器、温度补偿器和互补型集电极开路输出管等组成，它具有工作电压范围宽、磁灵敏度高、负载和反向保护能力强等特点。该电路最大连续驱动电流能力可达450mA，封装形式为直插的SIP-4L(TO-94)。

商品特性

工作电压范围：3.5~18V
内置霍尔传感器和驱动电路
内置接反保护电路
输出过电压钳位保护
最大输出电流450mA

应用领域

双线圈直流无刷马达风扇
无触点开关
位置控制
安全报警装置
隔离检测
转速测量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/袋，最小起订量 5 个)

个

起订量：5 个1000个/袋

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	输出电流	450mA
	峰值电流	900mA

	属性	参数值
	工作电压	-
	工作温度	-40℃~+85℃
