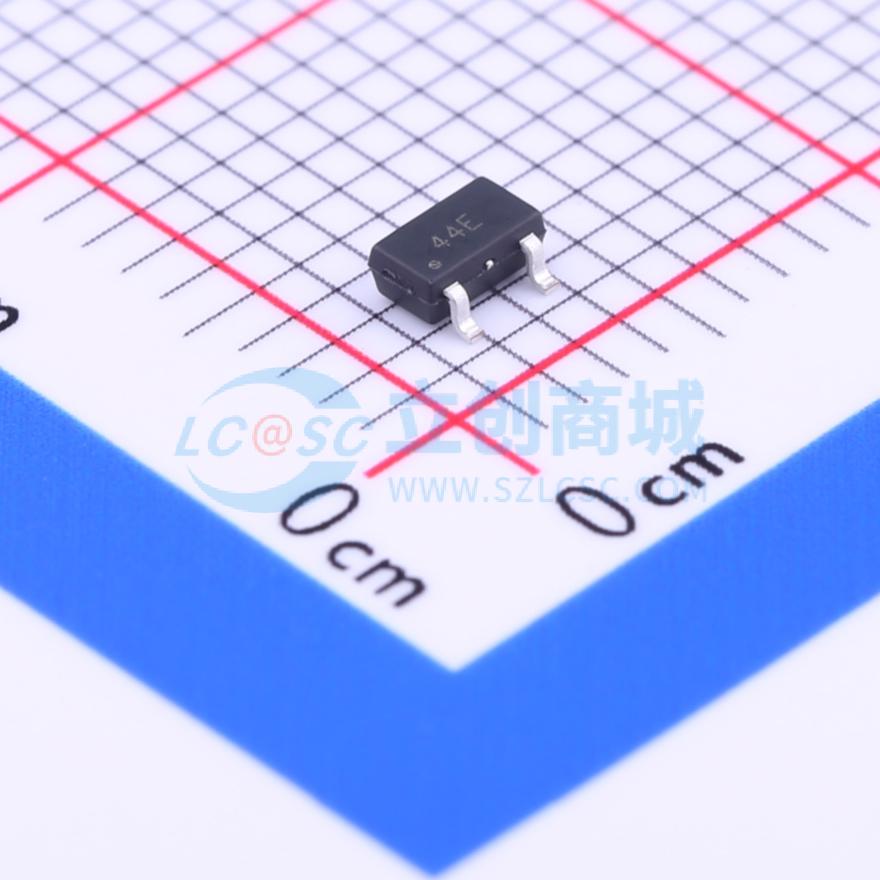

GH1104ESW

单极霍尔位置传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 霍尔位置传感器 GH1104 系列高温单极性霍尔效应集成传感器是由内部电压稳压单元、霍尔电压发生器、差分放大器、温度补偿单元、施密特触发器和集电极开路输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压信号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。GH1104 系列可以在 -20℃~85℃ 或者 -40℃~150℃ 工作，电源电压工作范围从 4.5V~24V 或者 3.8V~30V，负载电流能力最高可达 50mA。
品牌名称: 鑫雁
商品型号: GH1104ESW
商品编号: C266231
商品封装: SOT-23-3L
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

GH1104 系列高温单极性霍尔效应集成传感器是由内部电压稳压单元、霍尔电压发生器、差分放大器、温度补偿单元、施密特触发器和集电极开路输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压信号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。GH1104 系列可以在 -20℃~85℃ 或者 -40℃~150℃ 工作，电源电压工作范围从 4.5V~24V 或者 3.8V~30V，负载电流能力最高可达 50mA。封装形式为 SIP3L(TO92S)、SOT23 - 3L 和 SOT - 89B。

商品特性

电源电压范围宽，输出电流大。
开关速度快，无瞬间抖动。
工作频率宽（0~100kHz）。
寿命长、体积小、安装方便。
能直接和逻辑电路接口。

应用领域

直流无刷电机
汽车点火器
无触点开关
电流传感器
安全报警装置
隔离检测
位置控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	霍尔开关
	类型	单极型
	工作电压	4.5V~24V
	工作点(Gs)	25mT

	属性	参数值
	释放点(Gs)	23mT
	工作温度	-20℃~+85℃
	工作电流	4mA
	输出类型	开路集电极
