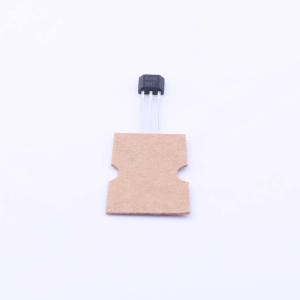

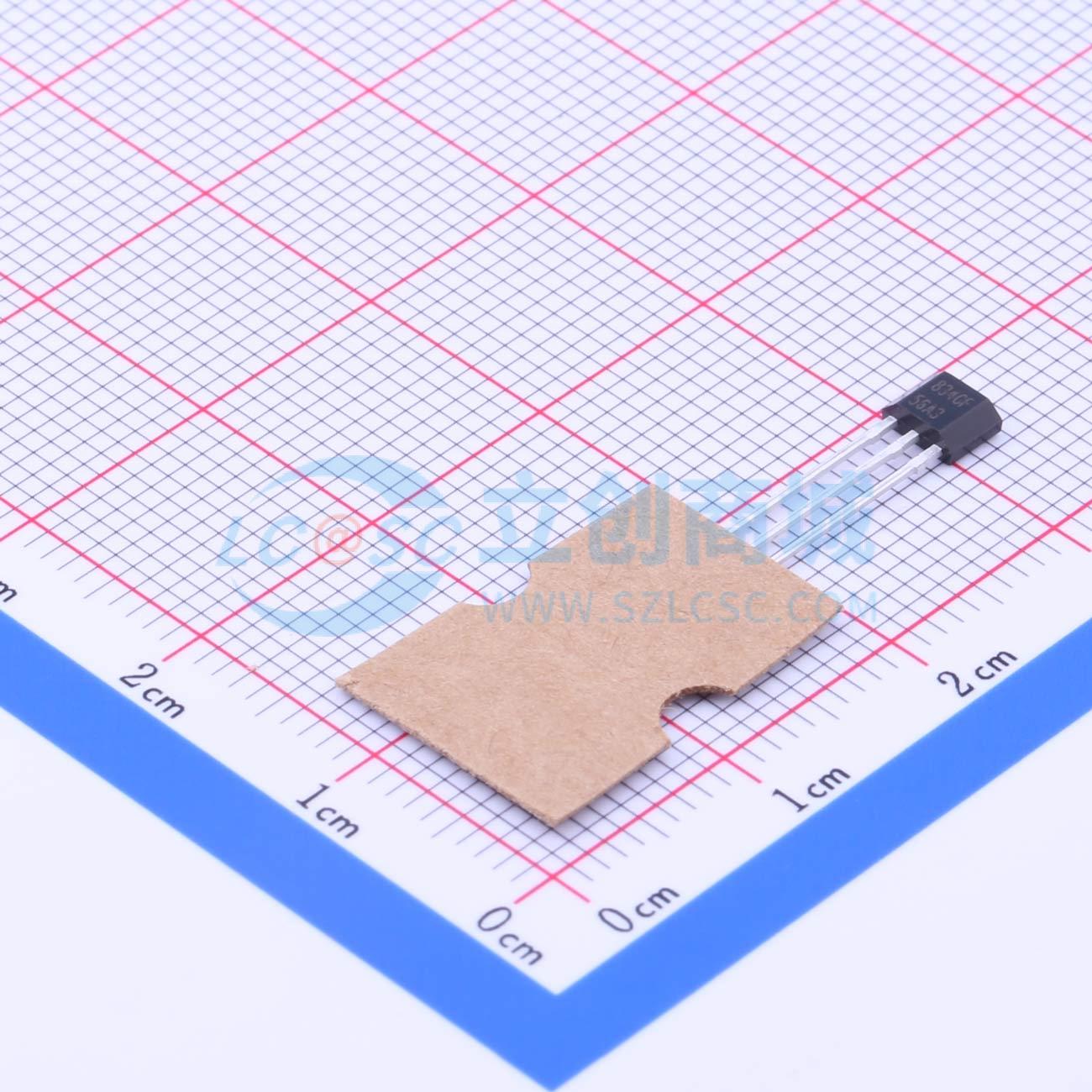

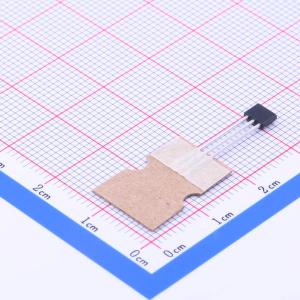

DRV5056A3QLPGM

DRV5056器件是一款线性霍尔效应传感器，可按比例响应南磁极磁通量密度。该器件可用于进行精确的位置检测，应用范围广泛。 此模拟输出配备特色的单极磁响应，无磁场时可驱动0.6V的电压，存在南磁极时电压会升高。对于感应一个磁极的应用，此响应可以最大限度提高输出动态范围。4种灵敏度选项可以基于所需的感应范围进一步最大限度提高输出摆幅。 该器件由3.3V或5V电源供电。它可检测垂直于封装顶部的磁通量，两个封装选项提供不同的检测方向。 该器件使用比例式架构，当外部模数转换器(ADC)使用相同的VCC进行参考时，可以最大限度减小VCC容差产生的误差。此外，该器件还具有磁体温度补偿功能，可以抵消磁体漂移，在宽温度范围内实现线性性能。 A1至A4选项支持 -40℃至 +125℃的温度范围。A6版本支持 0℃至 85℃的温度范围。

• 单极线性霍尔效应传感器
• 由3.3V和5V电源供电
• 具有0.6V静态失调电压的模拟输出，可最大限度地提高电压摆幅以实现高精度
• 磁性灵敏度选项（VCC = 5V时）：
  • A1：200mV/mT，20mT范围
  • A2：100mV/mT，39mT范围
  • A3：50mV/mT，79mT范围
  • A4：25mV/mT，158mT范围
  • A6：100mV/mT，39mT范围
• 20kHz快速检测带宽
• 低噪声输出，具有±1mA的驱动能力
• 磁体温度漂移补偿
• 行业标准封装：
  • 表面贴装SOT - 23
  • 穿孔TO - 92

• 精确位置检测
• 工业自动化和机器人
• 家用电器
• 游戏手柄、踏板、键盘、触发器
• 高度找平、倾斜和重量测量
• 流体流速测量
• 医疗设备
• 电流检测
