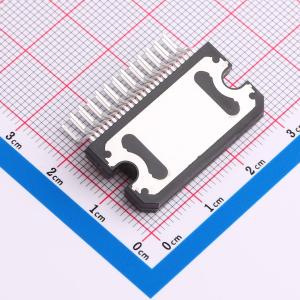

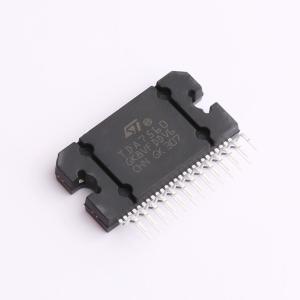

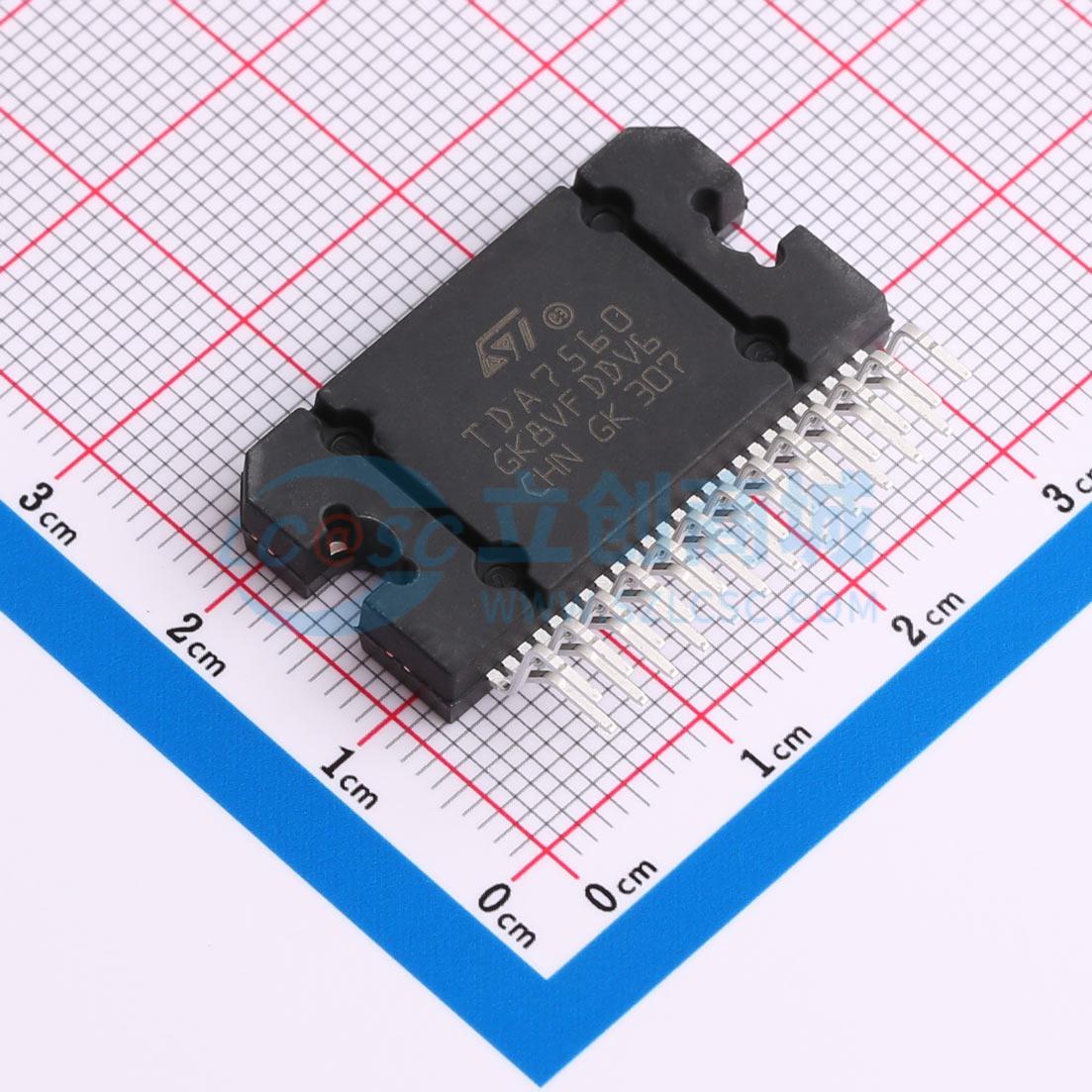

E-TDA7560

TDA7560是一款采用Flexiwatt 25封装的突破性BCD（双极/CMOS/DMOS）技术AB类音频功率放大器，专为高功率汽车收音机设计。 全互补P沟道/N沟道输出结构可实现轨到轨输出电压摆幅，结合高输出电流和最小化的饱和损耗，为汽车收音机领域树立了新的功率标杆，具备无与伦比的失真性能。

• 卓越的输出功率能力：
  • 最大4 x 51 W/4 Ω
  • EIAJ标准下4x45 W/4 Ω
  • 在14.4 V、1 kHz、10%条件下4x 30W/4 Ω
  • 最大4x80 W/2 Ω
  • EIAJ标准下4x77 W/2 Ω
  • 在14.4 V、1 kHz、10%条件下4x55W/2 Ω
• 多功率BCD技术
• MOSFET输出功率级
• 出色的2Ω驱动能力
• 高保真级失真
• 低输出噪声
• 待机功能
• 静音功能：在检测到最小电源电压时自动静音
• 外部元件数量少：
  • 内部固定增益（26 dB）
  • 无需外部补偿
  • 无需自举电容
• 板载0.35 A高端驱动器
• 保护功能：
  • 输出对地、对Vs短路，负载两端短路保护
  • 强感性负载保护
  • 带软热限幅器的芯片过温保护
  • 输出直流偏置检测
  • 负载突降电压保护
  • 意外接地开路保护
  • 电池反接保护
  • 静电放电（ESD）保护
