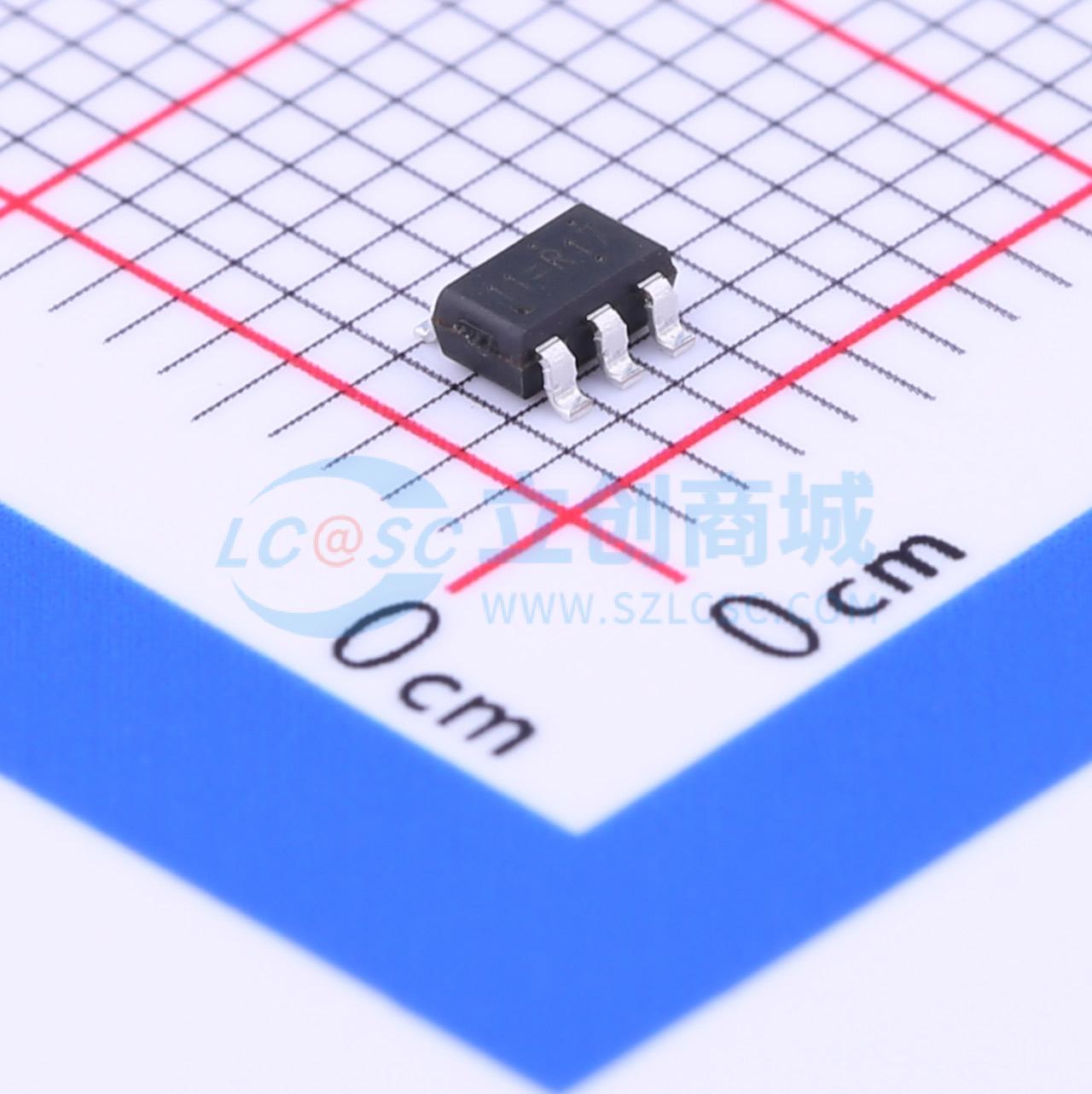

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~25V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 65kHz | |
| 拓扑结构 | 反激式 | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品概述
RT7738系列为强化高效能多重模式脉波宽度调变(PWM)之返驰式转换控制器，并加入智慧型抖频技术(SmartJitterTM)之专利於控制器中。创新的智慧型抖频技术，不仅可降低系统进入降频模式所造成之电磁干扰，亦可消除输出抖频纹波。同时，RT7738兼具连续导通模式(CCM)及谷底切换之多重模式控制，达到产品效能升级之效益。对于能效要求日益严苛之趋势，RT7738提供产品研发设计者最佳之选择。 RT7738采用SOT - 23 - 6/TSOT - 23 - 6封装，为电流模式脉波宽度调变控制器，提供适应性软启动功能，于开机期间随负载变化自动调整软启动时间。RT7738更结合完整安全保护机制，并提供多项可编程设计功能，包含：可编程传输延迟时间补偿、可编程输出过电压保护、可编程大电容Brown - in/Brown - out保护及(Bulk Cap.)过电压保护。让产品研发设计者得更灵活的设计应用对应的商品，以较少的零件数及较低的成本，开发设计高效节能AC/DC电源产品。
商品特性
- 具专利之智慧型抖频技术，改善切换式电源产生之电磁干扰，消除输出抖频纹波
- 兼具连续导通模式及谷底切换之多重模式控制器
- 超低启动电流 (<3μA)
- 精准过载保护
- 可编程传输延迟时间补偿
- 可编程输出过电压保护
- 可编程大电容Brown - in/Brown - out保护
- 可编程大电容(Bulk Cap)过电压保护
- 驱动能力：200mA/300mA
- 高杂讯抗扰
- 符合有害物质及无卤素标准规定
应用领域
- 切换式AC/DC适配器
- 笔记本电脑适配器
- 电视及监视器应用
- PC周边设备
