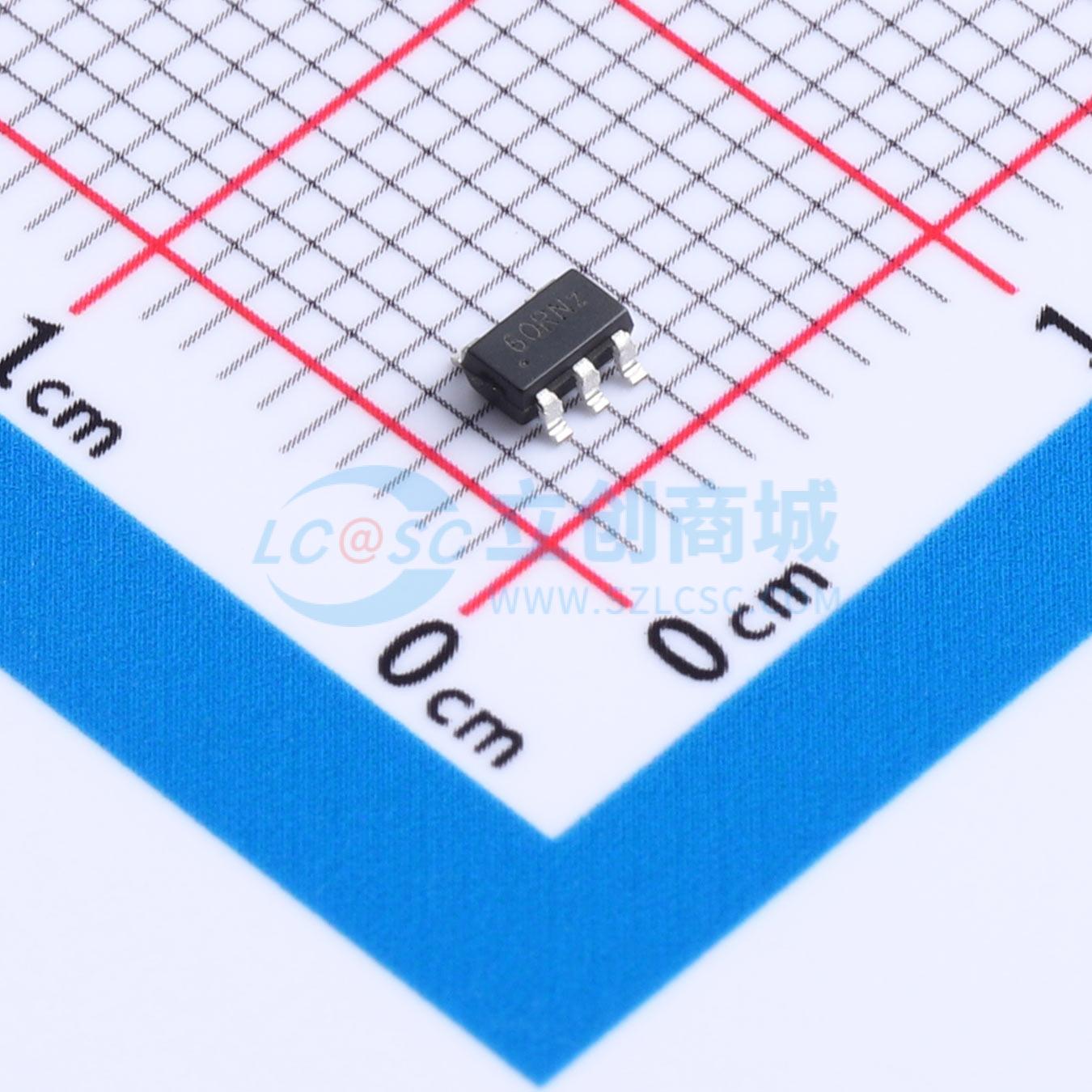

温馨提醒：图片仅供参考，商品以实物为准
TP6001R-TR
1 MHz, 80 μA, RRIO, 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMOS单、双、四运算放大器，具有轨到轨输入输出（RRIO）、低失调、低功耗和稳定的高频响应。采用专有和专利设计技术，实现了1MHz带宽、0.7V/μs压摆率和低失真的出色交流性能，每个放大器仅消耗80μA的静态电流。共模输入电压范围超出V-和V+ 100mV，输出摆幅为轨到轨。可作为许多市售运算放大器的直接替代品，以降低功耗并改善输入/输出范围和性能
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP6001R-TR
- 商品编号
- C248582
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~6V |
商品概述
TP600X系列是具有轨到轨输入输出（RRIO）、低失调、低功耗和稳定高频响应的CMOS单通道、双通道和四通道运算放大器。它们采用了专有和专利设计技术，在每通道仅消耗80 μA静态电流的情况下，实现了出色的交流性能，带宽达1 MHz，压摆率为0.7 V/μs，且失真低。共模输入电压范围比V-和V+超出100 mV，输出摆幅可达轨到轨。TP600X系列可作为许多市售运算放大器的直接替代品，以降低功耗并改善输入/输出范围和性能。 这些特性的组合使TP600X成为电机控制、便携式音频放大、音频端口和其他消费类音频应用的理想选择。TP600X运算放大器非常稳定，能够驱动如液晶显示器（LCD）中常见的重容性负载。输入和输出的轨到轨摆幅能力使设计人员能够在单电源系统中对CMOS数模转换器（DAC）、专用集成电路（ASIC）或其他宽输出摆幅设备进行缓冲。
商品特性
- 电源电压：2.1 V至6.0 V
- 低电源电流：每通道80 μA
- 轨到轨输入和输出
- 带宽：1 MHz
- 压摆率：0.7 V/μs
- 出色的电磁干扰（EMI）抑制性能
- 失调电压：最大±3 mV
- 失调电压温度漂移：2 μV/℃
- 低噪声：1 kHz时为27 nV/√Hz
- 高输出能力：100 mA
- 工作温度范围：-40℃至125℃
应用领域
- 有源滤波器
- ASIC输入或输出放大器
- 传感器接口
- 烟雾/气体/环境传感器
- 便携式仪器和移动设备
