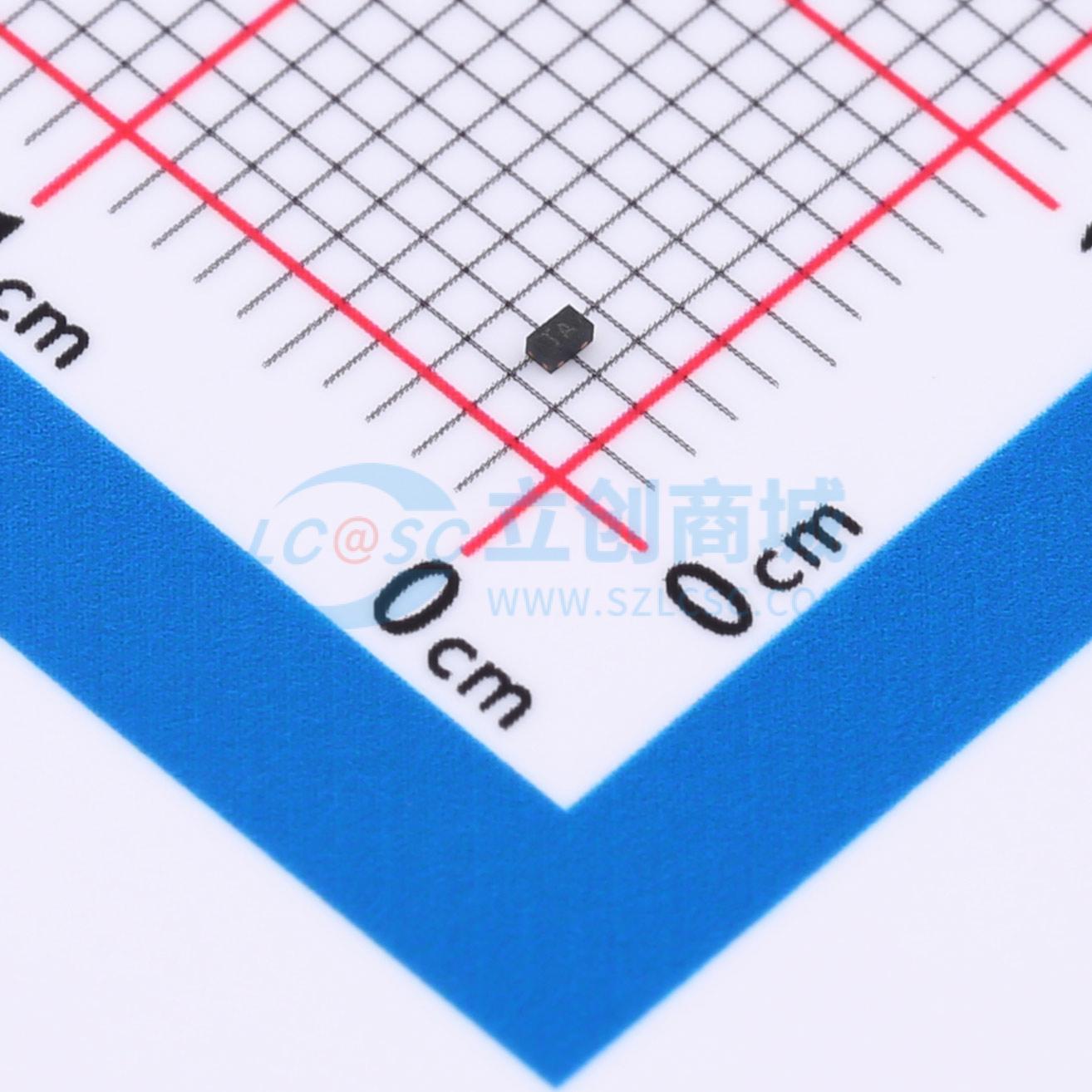

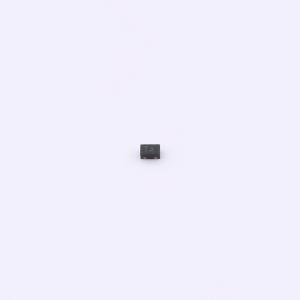

温馨提醒：图片仅供参考，商品以实物为准
ESDB18VADB
双向TVS 18V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDB18VADB是一款双向瞬态电压抑制器（TVS），用于保护敏感电子元件免受静电放电（ESD）影响。它特别适用于手机、便携式媒体播放器（PMP）、移动互联网设备（MID）、个人数字助理（PDA）、数码相机和其他电子设备。ESDB18VADB采用DFN1x0.6-2L封装。标准产品无铅且无卤。
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- ESDB18VADB
- 商品编号
- C22470310
- 商品封装
- DFN1x0.6-2L
- 包装方式
- 编带
- 商品毛重
- 0.0104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 击穿电压 | 24V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 40pF |
商品概述
ESDB18VADB是一款双向瞬态电压抑制器（TVS），用于保护敏感电子元件免受静电放电（ESD）影响。它特别适用于手机、便携式媒体播放器（PMP）、移动互联网设备（MID）、个人数字助理（PDA）、数码相机和其他电子设备。 ESDB18VADB采用DFN1x0.6-2L封装。标准产品无铅且无卤。
商品特性
- 小尺寸外形
- 低反向关断电压：18V
- 超低电容
- 低漏电流
- 根据IEC61000-4-2（ESD）标准为每条线路提供瞬态保护：±30kV（接触放电）
应用领域
- 显示端口
- 移动显示数字接口（MDDI）端口
- 手机及配件
- 计算机及外设
