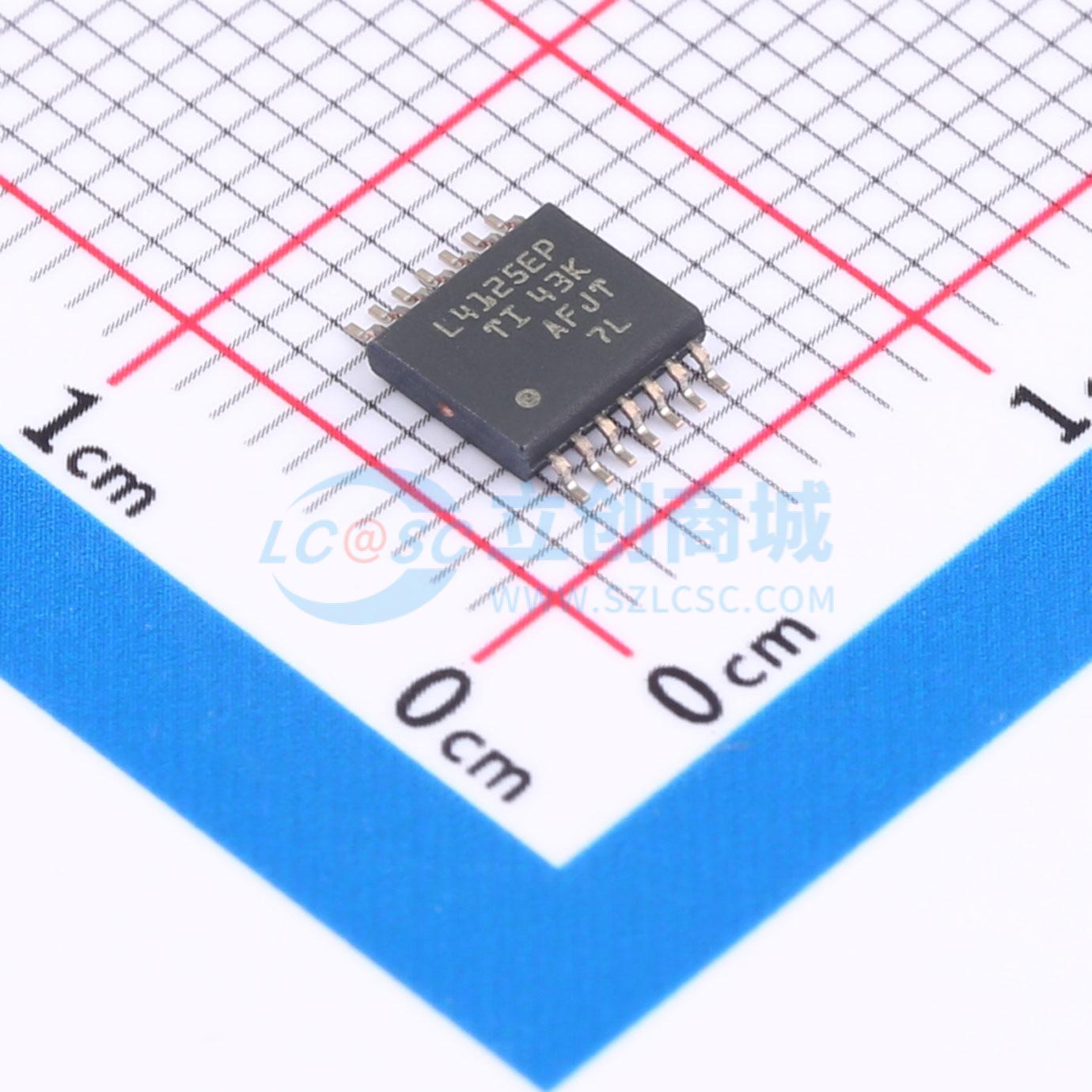

温馨提醒：图片仅供参考，商品以实物为准

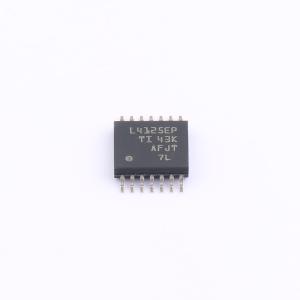

SN74LV4T125PWREP

具有三态输出CMOS逻辑电平转换器的单电源四路缓冲器转换器门

描述: SN74LV4T125-EP 包含四个具有三态输出的独立缓冲器且支持扩展电压运行，可实现电平转换。每个缓冲器以正逻辑执行布尔函数 Y = A。通过对 OE 引脚施加高电平，可以将输出置于高阻态 (Hi-Z)。输出电平以电源电压 (VCC) 为基准，并支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。该输入经设计，具有较低阈值电路，支持较低电压 CMOS 输入的升压转换（例如 1.2V 输入转换为 1.8V 输出或 1.8V 输入转换为 3.3V 输出）。此外，5V 容限输入引脚可实现降压转换（例如 3.3V 转 2.5V 输出）。
品牌名称: TI(德州仪器)
商品型号: SN74LV4T125PWREP
商品编号: C22457063
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.255克(g)

商品参数

商品概述

SN74LV4T125-EP包含四个具有三态输出的独立缓冲器且支持扩展电压运行，可实现电平转换。每个缓冲器以正逻辑执行布尔函数 Y = A。通过对OE引脚施加高电平，可以将输出置于高阻态(Hi-Z)。输出电平以电源电压 (VCC) 为基准，并支持1.8V、2.5V、3.3V和5V CMOS电平。该输入经设计，具有较低阈值电路，支持较低电压CMOS输入的升压转换（例如1.2V输入转换为1.8V输出或1.8V输入转换为3.3V输出）。此外，5V容限输入引脚可实现降压转换（例如3.3V转2.5V输出）。

商品特性

1.8V至5.5V的宽工作电压范围
单电源电压转换器（LVxT增强输入电压）
升压转换：1.2V至1.8V、1.5V至2.5V、1.8V至3.3V、3.3V至5.0V
降压转换：5.0V、3.3V、2.5V至1.8V、5.0V、3.3V至2.5V、5.0V至3.3V
5.5V容限输入引脚
支持标准引脚排列
速率高达150Mbps，具有5V或3.3V Vcc
门锁性能超过250mA，符合JESD17规范

应用领域

启用或禁用数字信号
控制指示灯LED
通信模块和系统控制器之间的转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	CMOS
	输出信号	CMOS
	数据速率	150Mbps

	属性	参数值
	工作电压(VCCA)	1.6V~5.5V
	元件数	4
	每个电路通道数	1
	输出类型	三态
	工作温度	-55℃~+125℃
