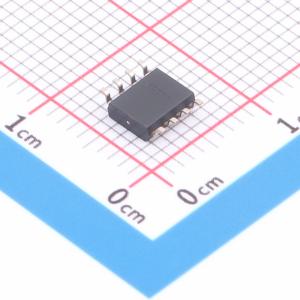

温馨提醒：图片仅供参考，商品以实物为准

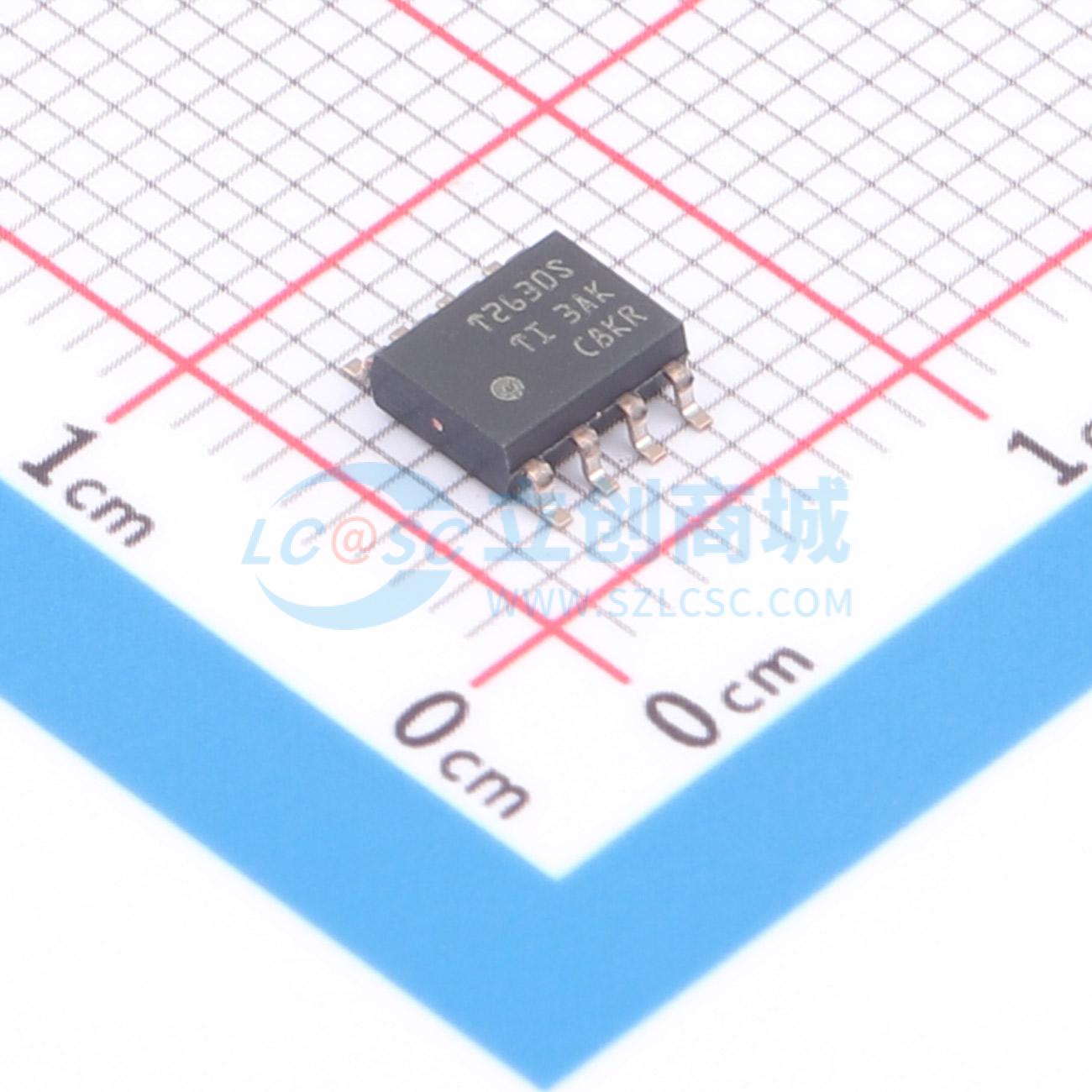

THS2630SDR
THS2630SDR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS2630SDR
- 商品编号
- C22457101
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 245MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 压摆率(SR) | 75V/us | |
| 输入偏置电流(Ib) | 4.8uA | |
| 输入失调电流(Ios) | 22nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.1nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 8.9mA | |
| 输出电流 | 85mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~35V | |
| 双电源电压(Vee~Vcc) | 2.5V~17.5V；-17.5V~-2.5V | |
| 功能特性 | - |
商品概述
THS2630是采用德州仪器先进的高压互补双极工艺制造的全差分输入和差分输出设备系列中的一员。
THS2630采用从输入到输出的真正全差分信号路径，具有高达 ±17.5 V 的高电源能力。这种设计可实现出色的共模噪声抑制（800 kHz 时为 95 dB）和总谐波失真（2ΔVₚₚ、250 kHz 时为 -108 dBc）。宽电源范围允许高压差分信号链受益于改善的净空和动态范围，而无需为差分信号的每个极性添加单独的放大器。
THS2630的工作温度范围为 -40°C 至 +85°C。
商品特性
- 高性能
- 带宽：187 MHz（VCC = ±15 V，G = 1 V/V）
- 压摆率：75 V/µs
- 增益带宽积：245 MHz
- 失真：2 Vₚₚ、250 kHz 时总谐波失真为 -108 dBc
- 电压噪声
- 1/f 电压噪声拐点：85 Hz
- 输入参考噪声：1.1 nV/√Hz
- 单电源工作范围：5 V 至 35 V
- 静态电流（关断）：770 µA（THS2630S）
应用领域
- 单端到差分转换
- 差分 ADC 驱动器
- 差分抗混叠
- 差分发射器和接收器
- 输出电平转换器
- 医疗超声
