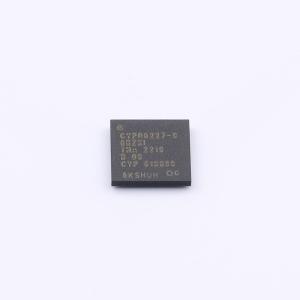

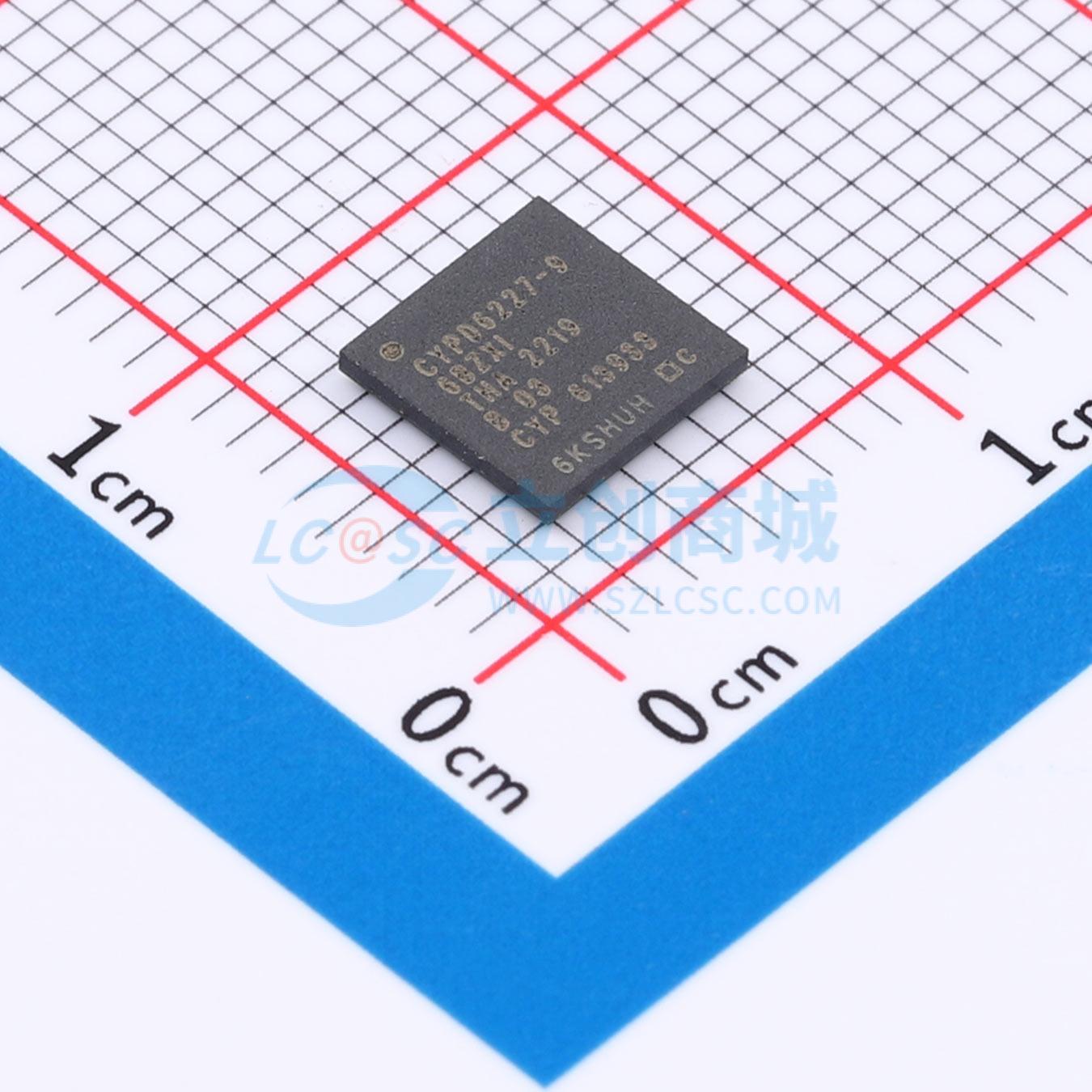

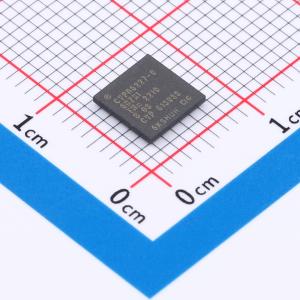

CYPD6227-96BZXIT

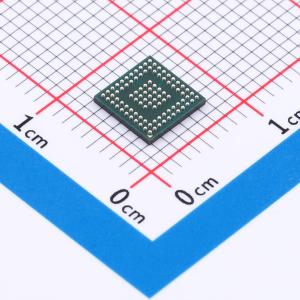

EZ-PD CCG6DF 和 EZ-PD CCG6SF 分别是双端口和单端口 USB Type-C 控制器，符合最新的 USB Type-C 和 PD 规范。这些器件为 PC 和笔记本电脑提供了完整的 USB Type-C 和 USB 电源传输端口控制解决方案。这两款器件均包含一个 VBUS 供电路径负载开关。它们还配备了用于认证的真随机数发生器 (TRNG)、一个 32 位、48 MHz 的 Arm Cortex-M0 处理器，拥有 64 KB 闪存和 96 KB ROM，并集成了一个完整的 Type-C 收发器，包括 Type-C 终端电阻 Rp、Rd 以及死电池 Rd 终端。CCG6DF 采用 96 球 BGA 封装，而 CCG6SF 采用 48 引脚 QFN 封装。

• USB PD：
  • 支持最新的 USB PD 3.0 规范
  • 快速角色切换 (FRS)
  • 扩展数据消息
• Type-C：
  • 集成用于 DFP 角色的电流源 (Rp)：
    • 默认电流为 900 mA
    • 1.5 A
    • 3 A
  • 集成用于上游端口 (UFP) 角色的 Rd 电阻
  • 集成 VCONN FET 为 EMCA 电缆供电
  • 集成死电池终端
  • 在 CC 和 SBU 引脚上集成高压保护，防止 Type-C 连接器上的 VBUS 引脚意外短路
  • 集成用于 20 V 保护的直通 SBU 开关
• 复用器：
  • 集成用于 USB 2.0 HS 和 UART 数据的 USB 2.0 模拟复用器
• 集成供电 VBUS 负载开关：
  • VBUS 供电开关 (5 V/3 A)
  • VBUS 供电路径上的压摆率控制导通，可耐受 24 V
  • 可配置的硬件控制 VBUS 过压、欠压、过流、短路、反向电流保护和热关断
  • VBUS 高端电流检测放大器，能够测量供电路径上 5 mΩ 串联电阻的电流
  • 响应快速角色切换请求，关闭外部受电 N 沟道场效应晶体管 (NFET) 并开启内部供电负载开关
• LDO：
  • 集成高压 LDO，可在高达 21.5 V 的电压下工作，用于死电池模式操作
• 32 位 MCU 子系统：
  • 48 MHz Arm Cortex-M0 CPU
  • 64 KB 闪存
  • 96 KB ROM
  • 16 KB SRAM
• 集成数字模块：
  • 两个集成定时器和计数器，以满足 USB PD 协议所需的响应时间
  • 四个运行时串行通信模块 (SCB)，具有可重新配置的 I2C、SPI 或 UART 功能
• 认证：
  • 真随机数发生器
• 时钟和振荡器：
  • 集成振荡器，无需外部时钟
• 工作范围：
  • VSYS (2.75 V–5.5 V)
  • VBUS (4 V–21.5 V)
• 热插拔 I/O：
  • SCB0 的 I2C 引脚支持热插拔

• 笔记本电脑和台式机
• Thunderbolt 主机、非 Thunderbolt 主机
