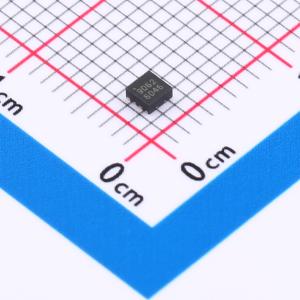

温馨提醒：图片仅供参考，商品以实物为准

TQL9062

带关断功能的高线性增益模块

描述: 是一款可级联的高线性增益模块放大器，采用 2×2 mm 小型表面贴装封装。在 3.5 GHz 时，该放大器通常提供 16.3 dB 的增益、在 120 mA 偏置设置下 +43.6 dBm 的 OIP3 和 1.4 dB 的噪声系数。LNA 可以由 3.3 至 5 伏的单正电源偏置。具有良好的噪声系数和高线性性能，可用于高性能系统的接收器和发射器链路
品牌名称: Qorvo
商品型号: TQL9062
商品编号: C22457321
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TQL9062是一款可级联的高线性增益模块放大器，采用2x2 mm小型表面贴装封装。在3.5 GHz频率下，该放大器通常可提供16.3 dB的增益、在120 mA偏置设置下+43.6 dBm的OIP3以及1.4 dB的噪声系数。该LNA可由3.3至5伏的单路正电源供电。 TQL9062具有良好的噪声系数和高线性性能，可用于高性能系统的接收和发射链路。该增益模块采用高性能E-pHEMT工艺进行内部匹配，单路正电源供电时仅需四个外部元件即可工作：一个外部射频扼流圈和隔直/旁路电容。这款低噪声放大器包含一个内部有源偏置电路，可在不同温度下保持高性能，并集成了关断功能，适用于TDD应用。 TQL9062覆盖500 - 6000 MHz频段，适用于无线基础设施或其他需要高线性度和/或低噪声系数的应用。

商品特性

0.5 - 6.0 GHz工作带宽
3.5 GHz时增益为16.3 dB
3.5 GHz时OIP3为43.6 dBm
1.8V TTL逻辑兼容，用于关断控制
无条件稳定
集成片上匹配，输入/输出阻抗50欧姆
集成有源偏置

应用领域

中继器 / 分布式天线系统（DAS）
移动基础设施LTE / WCDMA / CDMA / GSM
通用无线TDD或FDD系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	500MHz~6GHz
	增益	16.5dB
	噪声系数	1.4dB
	工作电压	3.3V~5.25V
	工作电流	122mA

	属性	参数值
	P1dB	21.3dBm
	工作温度	-40℃~+105℃
	输入回波损耗	13dB
	输出回波损耗	18dB
	IP3	41dBm
