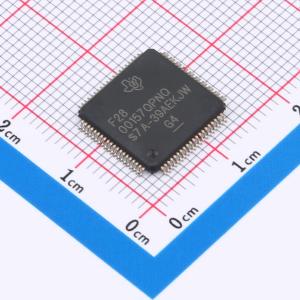

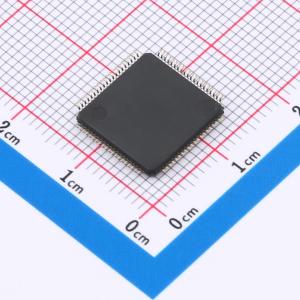

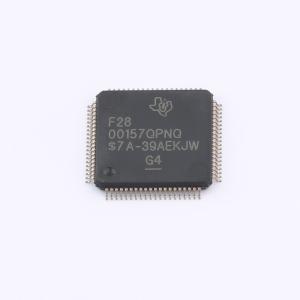

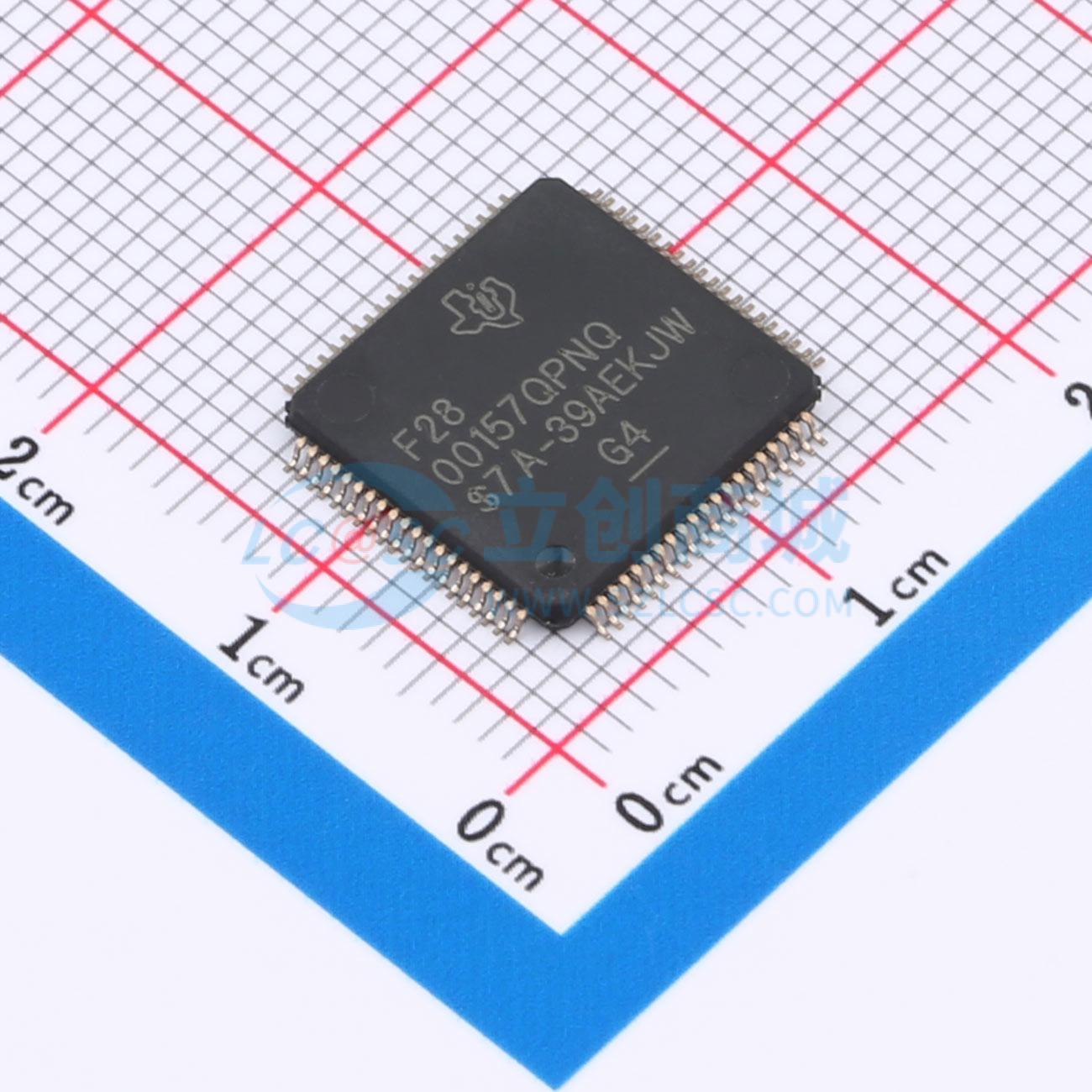

温馨提醒：图片仅供参考，商品以实物为准
F2800157QPNQ1
实时微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是经过成本优化的C2000实时微控制器系列的可扩展、超低延迟器件，旨在提高电力电子产品的效率。应用包括：HVAC压缩机模块、前灯、直流/直流转换器、逆变器和电机控制、车载充电器(OBC)和无线充电器、泵、工业电机驱动、电机控制、数字电源、感应和信号调理。采用32位锁步双C28x CPU，使得该器件无需过多的软件开销即可成为ASILB级功能安全器件。实时控制子系统基于TI的32位C28x DSP内核，可针对从片上闪存或SRAM运行的浮点或定点代码提供120MHz的信号处理性能。三角函数加速器(TMU)和VCRC（循环冗余校验）扩展指令集进一步增强了C28x CPU的性能，从而加快了实时控制系统关键常用算法的速度。支持高达256KB(128KW)的闪存
- 品牌名称
- TI(德州仪器)
- 商品型号
- F2800157QPNQ1
- 商品编号
- C22457462
- 商品封装
- LQFP-80(12x12)
- 包装方式
- 袋装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 120MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 18KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 52 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 2.8V~3.63V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；硬件奇偶校验；看门狗复位；内置通用定时器；硬件CRC；硬件ECC校验；集成LDO |
商品概述
TMS320F280015x (F280015x) 是经过成本优化的 C2000 实时微控制器系列的可扩展、超低延迟器件，旨在提高电力电子产品的效率。
商品特性
- 120MHz 32 位锁步双 TMS320C28x 内核
- 集成 IEEE 754 浮点单元 (FPU)
- 集成三角函数运算单元 (TMU)
- 集成 CRC 引擎和指令 (VCRC)
- 集成片上存储器，包含 256KB (128KW) 单组闪存（ECC 保护）、36KB (18KW) RAM（ECC/奇偶校验保护）
- 具备安全功能，包含 JTAGLOCK、零引脚引导、双区域安全
- 集成时钟和系统控制模块，包含 2 个内部 10MHz 振荡器，支持外部电阻器提高内部振荡器性能 (ExtR)，支持晶体振荡器或外部时钟输入，集成窗口化看门狗计时器模块、丢失时钟检测电路、双时钟比较器 (DCC)
- 采用 1.2V 内核、3.3V I/O 设计，内部 VREG 可生成 1.2V 电压，集成欠压复位 (BOR) 电路
- 集成系统外设:提供 52 个独立可编程多路复用通用输入/输出 (GPIO) 引脚（11 个与模拟共享），在模拟引脚上提供 10 路数字输入；集成增强型外设中断扩展 (ePIE)，支持多个低功耗模式 (LPM)，具备标识 (UID) 号
- 集成通信外设:包含 1 个电源管理总线 (PMBus) 接口、2 个内部集成电路 (I2C) 端口、1 个控制器局域网 (CAN/DCAN) 总线端口、1 个具有灵活数据速率的控制器局域网 (CANFD/MCAN) 总线端口、1 个串行外设接口 (SPI) 端口、三个 UART 兼容的串行通信接口 (SCI)、1 个与 UART 兼容的本地互连网络 (LIN) 接口
- 集成模拟系统:包含 2 个 4MSPS、12 位模数转换器 (ADC)，支持多达 21 个外部通道（11 个与 GPIO 共享），每个 ADC 具有四个集成后处理块 (PPB)
- 包含 1 个带 12 位基准数模转换器 (DAC) 的窗口比较器 (CMPSS)，具备数字干扰滤波器，支持 COMPDACOUT（11 位）
- 包含三个具有 9.5 位有效基准 DAC 的窗口比较器(CMPSS_LITE)
- 集成增强型控制外设:包含 14 个 ePWM 通道，其中四个通道具有高分辨率功能（150ps 分辨率），集成死区支持、集成式硬件触发区 (TZ)
- 包含三个增强型捕捉 (eCAP) 模块
- 包含两个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块
- 集成嵌入式图形发生器 (EPG)
- 提供用于 SW AES 的 128-位 CMAC 密钥
- 具备诊断特性:集成内存开机自检 (MPOST)
- 专为功能安全应用开发，可提供用于 ISO 26262 和 IEC 61508 系统设计的文档，系统功能符合 ASIL D 和 SIL 3 等级要求，硬件完整性符合 ASIL B 和 SIL 2 要求
- 已通过 TÜV SÜD 的 ISO 26262 认证 ASIL B，通过 TÜV SÜD 的 IEC 61508 认证 SIL 2
- 提供多种封装选项:80 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PN]、64 引脚 LQFP [后缀 PM]、48 引脚 PowerPad™ Thermally Enhanced Thin Quad Flatpack (HTQFP) [PHP 后缀]、32 引脚 Very Thin Quad Flatpack No-Lead (VQFN) [RHB 后缀]
- 提供不同环境温度范围选项:F280015xS、F280015xQ 器件工作温度范围为 -40℃ 至 125℃；F280015xE 器件工作温度范围为 -40℃ 至 150℃
应用领域
- 汽车ADAS-ECU
- 机械扫描激光
- 汽车车身电子装置与照明
- 车门模块
- 后备箱模块
- 车窗模块
- 车身控制模块 (BCM)
- HVAC压缩机模块
- HVAC控制模块
- 车内加热器模块
