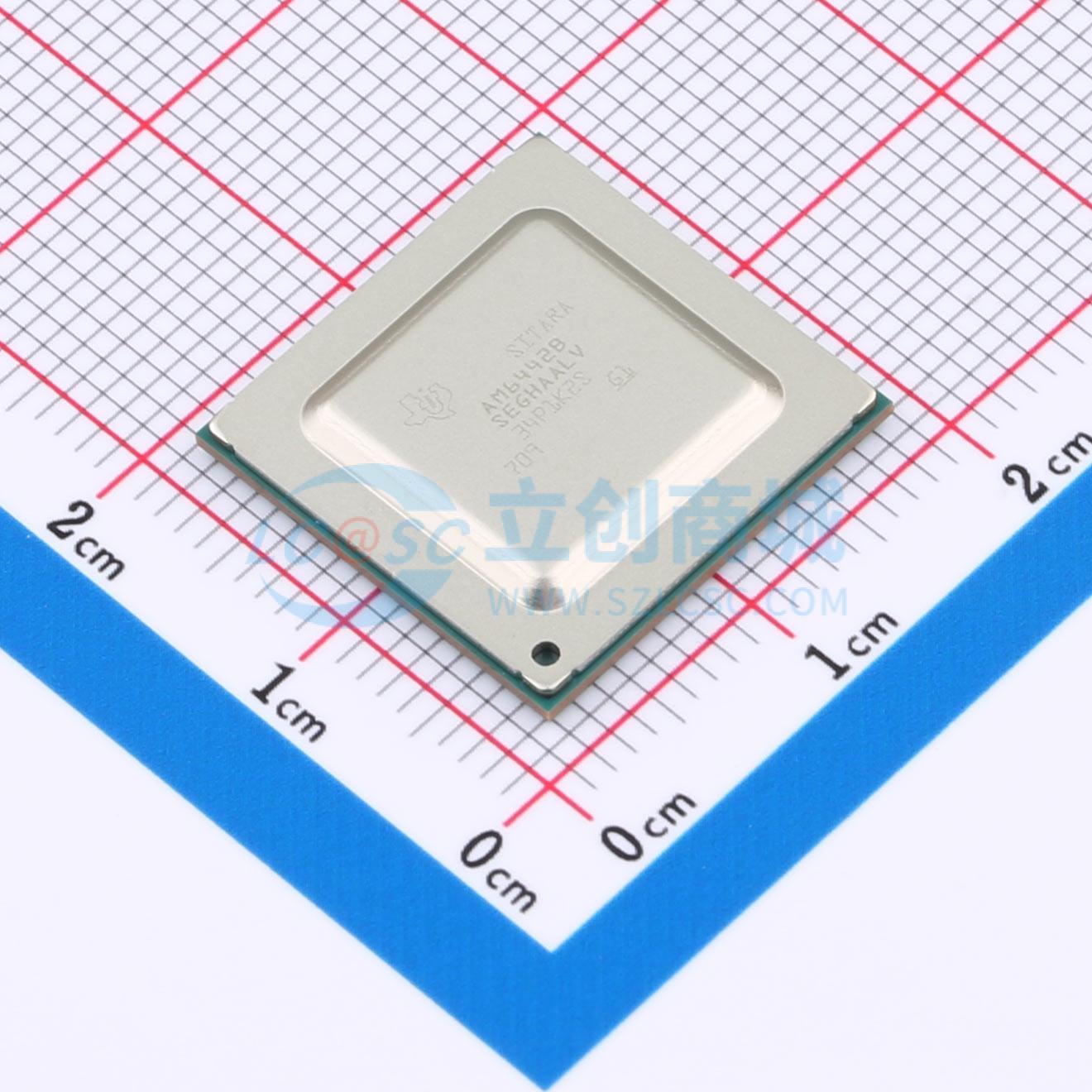

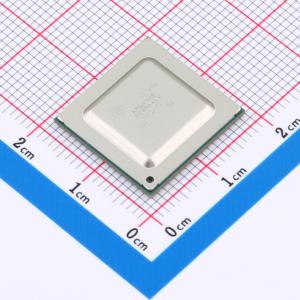

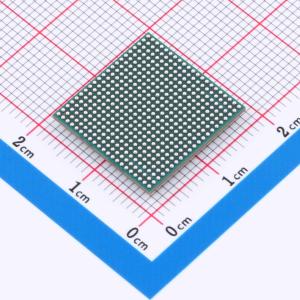

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-R5F；ARM Cortex-A53 | |
| CPU最大主频 | 1GHz | |
| CPU位数 | 64 Bit | |
| 程序存储容量 | - | |
| 程序存储器类型 | 外接 | |
| RAM容量 | 2MB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 198 | |
| ADC(位数) | 12bit | |
| DAC(位数) | - | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.465V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 硬件奇偶校验；内置通用定时器；硬件CRC；硬件ECC校验 |
商品特性
- 集成1个双核 64 位 Arm® Cortex®-A53 微处理器系统，性能高达 1.0GHz
- 双核 Cortex-A53 集群带有 256KB L2 共享缓存，包括 SECDED ECC
- 每个 A53 内核包含具有 SECDED ECC 功能的 32KB L1 DCache 和具有奇偶校验保护的 32KB L1 ICache
- 最多集成 2 个双核 Arm® Cortex®-R5F MCU 子系统，工作频率高达 800MHz，用于实现实时处理
- 双核 Arm® Cortex®-R5F 支持双核和单核模式
- 每个 R5F 内核配备 32KB ICache、32KB DCache 和 64KB TCM，总共 256KB TCM，所有存储器上都带有 SECDED ECC
- 集成 1 个单核 Arm® Cortex®-M4F MCU，工作频率高达 400MHz
- 配备具有 SECDED ECC 的 256KB SRAM
- 集成 2 个千兆位工业通信子系统 (PRU_ICSSG)
- 支持 Profinet IRT、Profinet RT、EtherNet/IP、EtherCAT 和时间敏感网络 (TSN) 等
- 向后兼容 10/100Mb PRU_ICSS
- 每个 PRU_ICSSG 包含 2 个以太网端口，支持 MII (10/100)、RGMII (10/100/1000)
- 每个 PRU_ICSSG 配备 6 个 PRU RISC 内核，每个内核带有具有 ECC 的指令 RAM、宽边 RAM、带可选累加器的乘法器 (MAC)、CRC16/32 硬件加速器、用于大/小端字节序转换的字节交换、用于 UDP 校验和的 SUM32 硬件加速器、支持抢占的任务管理器
- 每个 PRU_ICSSG 配有三个具有 ECC 的数据 RAM、8 组 30 x 32 位寄存器暂存区存储器、中断控制器和任务管理器、两个用于时间戳和其他时间同步功能的 64 位工业以太网外设 (IEP)、18 个 Σ-Δ 滤波器，带有短路逻辑、过流逻辑
- 每个 PRU_ICSSG 配有 6 个多协议位置编码器接口、1 个增强型捕捉模块 (ECAP)
- 配有兼容 16550 且具有专用 192MHz 时钟的 UART，支持 12Mbps PROFIBUS
- 配备具有 SECDED ECC 的高达 2MB 的片上 RAM(OCSRAM)
- 片上 RAM 可以按 256KB 的增量分成更小的存储器组，多达 8 个独立的存储器组
- 每个存储器组可分配给一个内核以简化软件任务分区
- DDR 子系统 (DDRSS) 支持 LPDDR4、DDR4 存储器类型，采用具有内联 ECC 的 16 位数据总线，支持高达 1600MT/s 的速度
- 集成 1 个通用存储器控制器 (GPMC)，支持 133MHz 时钟的 16 位并行总线或 100MHz 时钟的 32 位并行总线，支持错误定位模块 (ELM)
- 集成设备管理安全控制器 (DMSC-L)，作为集中式 SoC 系统控制器，管理包括初始引导、信息安全、时钟/复位/电源管理在内的系统服务，通过消息管理器与各种处理单元通信，简化的接口可优化未使用的外设
- 集成数据移动子系统 (DMSS)，包含块复制 DMA (BCDMA)、数据包 DMA (PKTDMA)、安全代理 (SEC_PROXY)、环形加速器 (RINGACC)
- 支持安全启动，配有硬件强制可信根 (RoT)，支持通过备用密钥转换 RoT，支持接管保护、IP 保护和防回滚保护
- 支持可信执行环境 (TEE)，基于 Arm TrustZone® 的 TEE，配有安全看门狗/计时器/IPC，提供可实现隔离的广泛防火墙支持，支持安全存储，支持回放保护内存块 (RPMB)
- 配备用于密钥和安全管理的安全协处理器 (DMSC-L)，具有实现安全性的专用设备级互连
- 支持加密加速，会话感知型加密引擎可基于输入数据流自动切换密钥材料
- 支持多种加密内核:支持 AES 128/192/256 位密钥大小、SHA2 224/256/384/512 位密钥大小、带有真随机数生成器的 DRBG，配有可在 RSA/ECC 处理中提供帮助的 PKA（公钥加速器），支持安全启动
- 支持调试安全性，提供受安全软件控制的调试访问，支持安全感知调试
- 集成 1 个集成以太网交换机 (CPSW3G)，支持多达 2 个以太网端口，支持 RMII (10/100)、RGMII (10/100/1000)，支持 IEEE 1588（2008 附件 D、E 和 F）及 802.1AS PTP，符合第 45 条 MDIO PHY 管理规范，支持节能以太网 (802.3az)
- 集成 1 个 PCI-Express® 第 2 代控制器 (PCIE)，支持第 2 代运行，支持单通道运行
- 集成 1 个 USB 3.1 双角色设备 (DRD) 子系统 (USBSS)，端口可配置为 USB 主机、USB 设备或 USB 双角色设备；USB 器件支持高速 (480Mbps) 和全速 (12Mbps)；USB 主机支持超高速第 1 代 (5Gbps)、高速 (480Mbps)、全速 (12Mbps) 和低速 (1.5Mbps)
- 集成 6 个内部集成电路 (I²C) 端口
- 集成 9 个可配置的通用异步接收/发送 (UART) 模块
