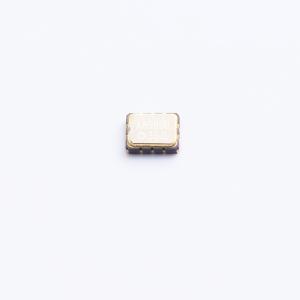

温馨提醒：图片仅供参考，商品以实物为准
X1B000271A00500
实时时钟模块 (I²C-Bus)，内置DTCXO，高精度，内置电源切换
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 实时时钟模块 (I²C-Bus) 车载用 内置DTCXO，高精度，内置电源切换
- 品牌名称
- EPSON(爱普生)
- 商品型号
- X1B000271A00500
- 商品编号
- C22457894
- 商品封装
- SMD3225-10P
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 工作电压 | 2.5V~5.5V | |
| 工作电流 | 720nA | |
| 晶振 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 0.7uA |
商品概述
实时时钟模块 (I²C-Bus) 车载用 内置DTCXO，高精度，内置电源切换
商品特性
- 内置32.768kHz晶体单元(频率精度调整完毕)和DTCXO
- 接口类型 : I²C-Bus接口(400kHz)
- 工作电压范围：2.5V - 5.5V
- 温度补偿电压：2.0V - 5.5V
- 计时（保持）电压范围：1.6V - 5.5V
- 可选择输出频率为32.768kHz、1024Hz或1Hz
- 不同的功能包括全日历、报警器、定时器、温度传感器
- 高精度：
- UA ±3.4x10⁻⁶ / -40°C - +85°C (相当于每月9秒偏差)
- UB ±5.0x10⁻⁶ -40°C - +85°C (相当于每月13秒偏差)
- UC ±5.0x10⁻⁶ -30°C - +70°C (相当于每月13秒偏差)
- 32.768kHz频率输出功能：
- FOUT引脚输出(CMOS输出)，CL = 30pF
- 可选择输出频率为32.768kHz、1024Hz或1Hz
- 电源切换功能：当VDD值下降，内部源被切换到VBAT，非常小的漏电流
- 定时器功能：定时器中断功能可设置为1/4096秒和4095分钟之间
- 警报器功能：通过组合使用日、时与分，可实现报警设置
- 温度传感器功能：温度数据由温度传感器输出到一个寄存器(Bank.2_Add17h)
