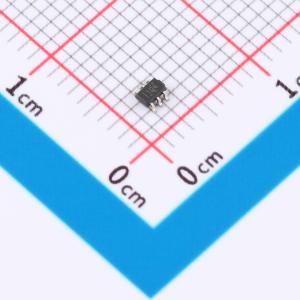

INA181A1QDCKRQ1
汽车用双向、高低侧电压输出电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA181A1QDCKRQ1
- 商品编号
- C22457303
- 商品封装
- TSSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -200mV~26V | |
| 增益 | 20V/V | |
| 带宽 | 350kHz | |
| 输入偏置电流(Ib) | 75uA | |
| 输入失调电压(Vos) | 500uV；150uV |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±28V | |
| 单电源电压 | 2.7V~5.5V | |
| 静态电流(Iq) | 195uA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB |
商品概述
INA181-Q1、INA2181-Q1 和 INA4181-Q1（INAx181-Q1）电流检测放大器专为成本优化应用而设计。这些器件是双向电流检测放大器（也称为电流分流监测器）系列的一部分，可在 -0.2V 至 26V 的共模电压下检测电流检测电阻两端的电压降，且与电源电压无关。INAx181-Q1 系列集成了匹配电阻增益网络，有四种固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。这种匹配增益电阻网络可将增益误差降至最低，并减少温度漂移。
这些器件由 2.7V 至 5.5V 的单电源供电。单通道 INA181-Q1 的最大电源电流为 260µA；双通道 INA2181-Q1 的最大电源电流为 500µA；四通道 INA4181-Q1 的最大电源电流为 900µA。
INA181-Q1 有 6 引脚 SOT-23 和 SC70 两种封装。INA2181-Q1 采用 10 引脚 VSSOP 封装。INA4181-Q1 采用 20 引脚 TSSOP 封装。所有器件选项的规定工作温度范围为 -40°C 至 125°C。
商品特性
- 符合汽车应用的 AEC-Q100 标准
- 温度等级 1：-40°C ≤ TA ≤ 125°C
- HBM ESD 分类等级 2
- CDM ESD 分类等级 C6
- 具备功能安全能力
- 提供有助于功能安全系统设计的文档
- 共模范围 (VCM)：-0.2V 至 26V
- 高带宽：350kHz（A1 器件）
- 失调电压：
- 在 VCM = 0V 时，最大 ±150µV
- 在 VCM = 12V 时，最大 ±500µV
- 输出压摆率：2V/µs
- 双向电流检测能力
- 精度：
- 最大 ±1% 增益误差
- 最大 1µV/°C 失调漂移
- 增益选项：
- 20V/V（A1 器件）
- 50V/V（A2 器件）
- 100V/V（A3 器件）
- 200V/V（A4 器件）
- 静态电流：INA181-Q1 最大 260µA
应用领域
- 电机控制
- 电池监测与平衡
- 电源管理
- 照明控制
