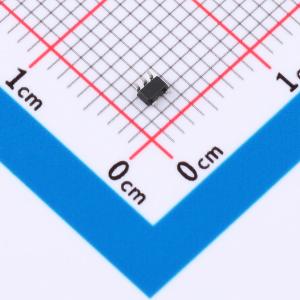

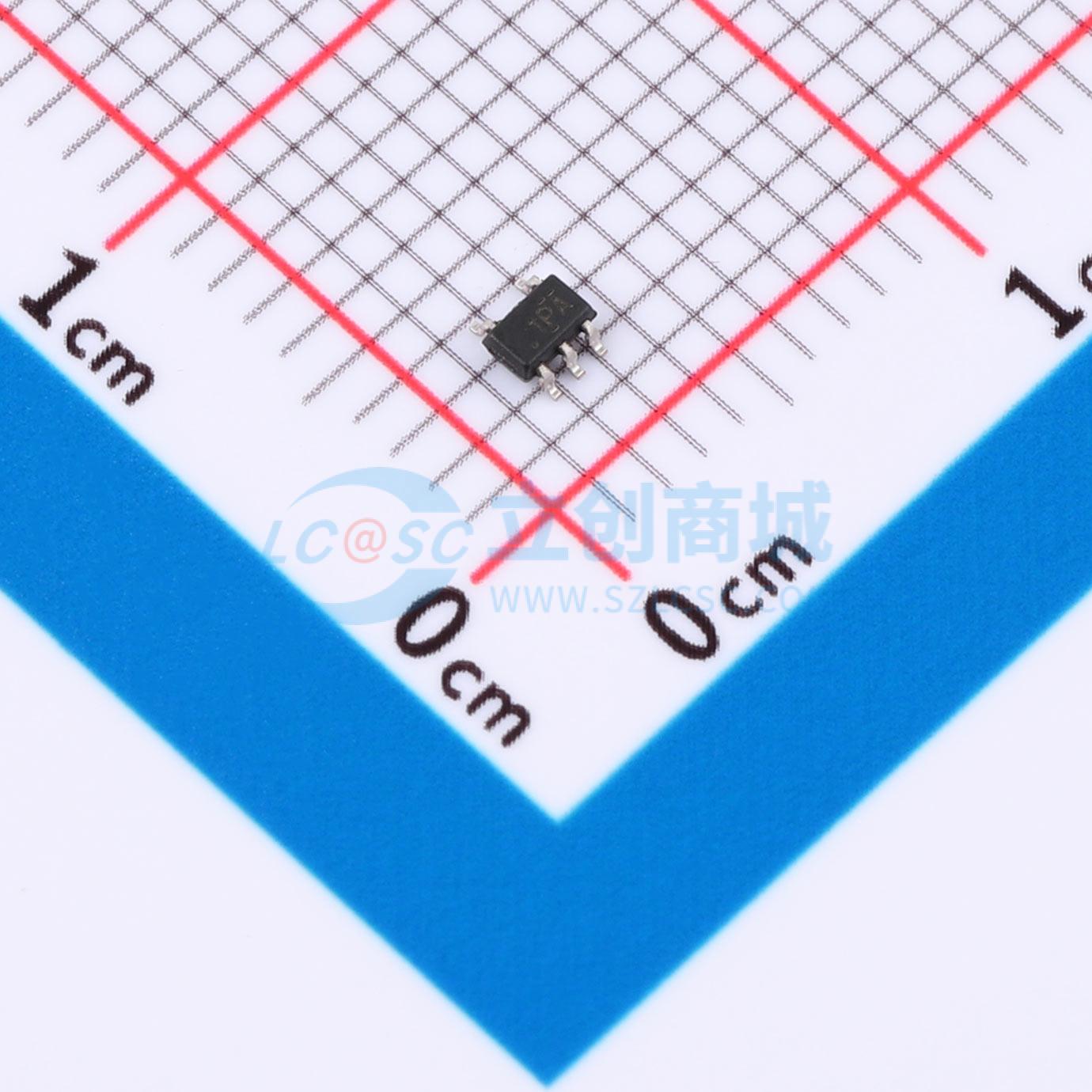

SN74LV1T00QDCKRQ1

汽车应用2输入正与非门，具备集成电平转换功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: SN74LV1T00QDCKRQ1
商品编号: C22456522
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.0884克(g)

商品参数

商品概述

SN74LV1T00-Q1 是一款 2 输入与非门。每个门在正逻辑中执行布尔函数 Y = (A × B)（上划线）。输出电平参考电源电压 (VCC)，支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。输入采用较低阈值电路设计，以支持较低电压 CMOS 输入的向上转换（例如，1.2V 输入到 1.8V 输出或 1.8V 输入到 3.3V 输出）。此外，5V 耐受输入引脚支持向下转换（例如，3.3V 到 2.5V 输出）。

商品特性

符合汽车应用的 AEC-Q100 标准：
- 器件温度等级 1：-40°C 到 +125°C
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C4B
宽工作范围为 1.8V 到 5.5V
- 单电源电压转换器（参考 LVxT 增强输入电压）：
  - 向上转换：
    - 1.2V 到 1.8V
    - 1.5V 到 2.5V
    - 1.8V 到 3.3V
    - 3.3V 到 5.0V
  - 向下转换：
    - 5.0V、3.3V、2.5V 到 1.8V
    - 5.0V、3.3V 到 2.5V
    - 5.0V 到 3.3V
5.5V 耐受输入引脚
支持标准引脚排列
当 VCC 为 5V 或 3.3V 时，速度高达 150Mbps
闩锁性能超过每 JESD 17 标准的 250mA

应用领域

启用或禁用数字信号
控制指示灯 LED
通信模块和系统控制器之间的转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	CMOS
	输出信号	CMOS
	数据速率	150Mbps
	工作电压(VCCA)	-

	属性	参数值
	工作电压(VCCB)	-
	元件数	1
	每个电路通道数	1
	输出类型	推挽式
	工作温度	-40℃~+125℃
	功能特性	-
