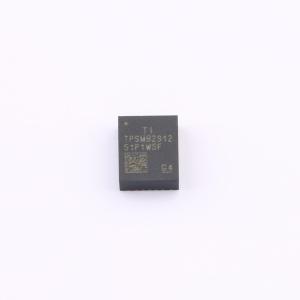

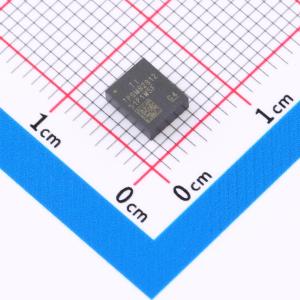

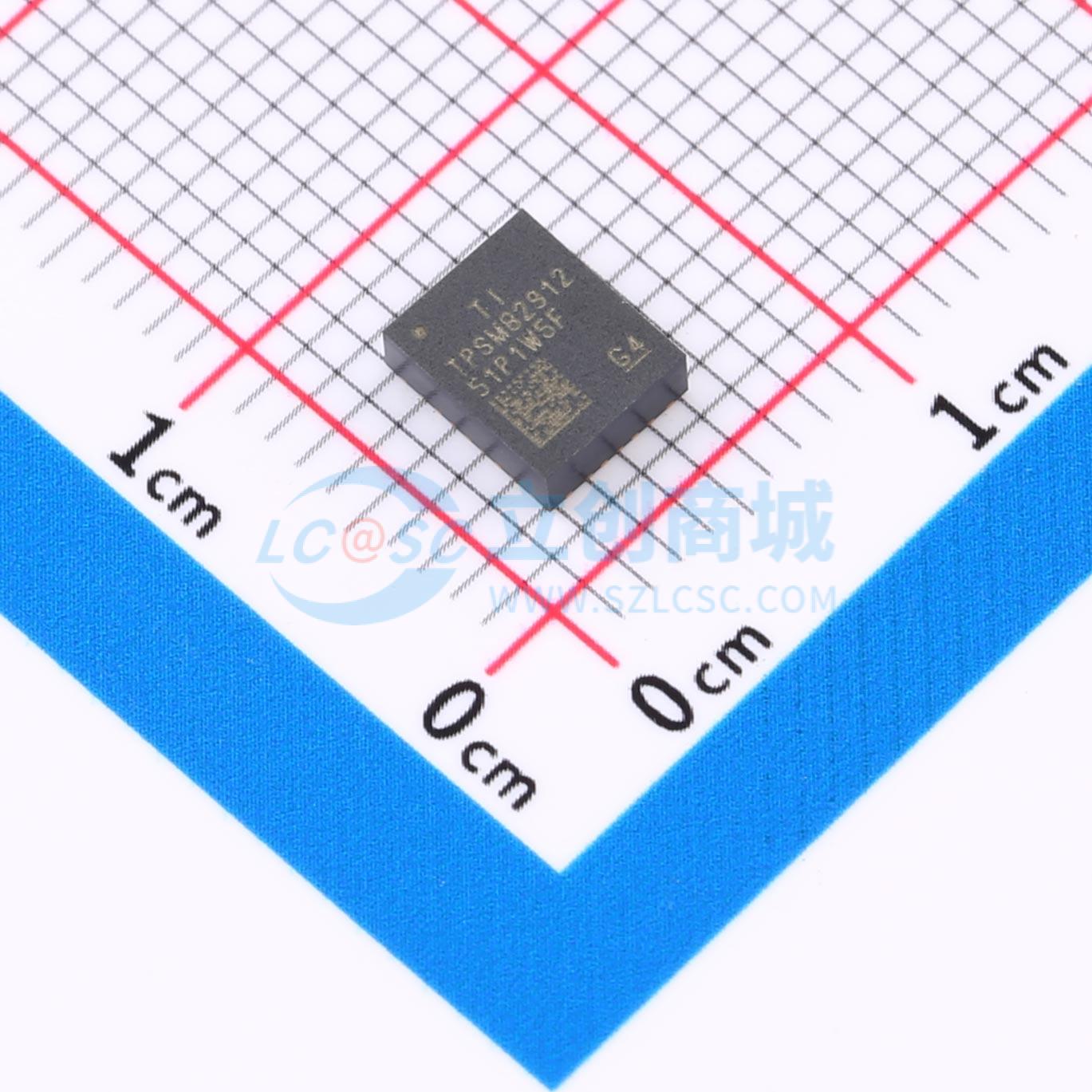

TPSM82912RDUR

降压型 2A 3V~17V

描述: 器件是一系列高效、低噪声和低纹波电流模式同步降压电源模块。适合通常使用LDO实现后置稳压的噪声敏感型应用，例如高速ADC、时钟和抖动清除器、串行器和解串器。器件在2.2MHz或1MHz的固定开关频率下工作，并可与外部时钟同步。为了进一步减小输出电压纹波，器件集成了环路补偿，可与可选的第二级铁氧体磁珠L-C滤波器一起工作。该功能可将输出电压纹波降至10uVRMS以下。通过使用NR/SS引脚上的集成电容器对内部电压基准进行滤波来实现类似于低噪声LDO的低频噪声水平。可以在模块中添加一个外部电容器以进行额外的滤波。可选展频调制方案扩展了更宽范围内的直流/直流开关频率，从而降低了混合毛刺。
品牌名称: TI(德州仪器)
商品型号: TPSM82912RDUR
商品编号: C22456640

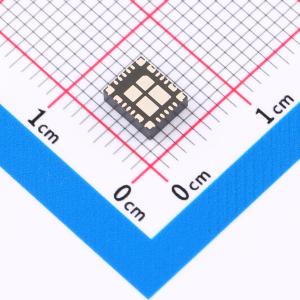

商品封装: B0QFN-28(4.5x5.5)
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	频率同步；可调软启动；过流保护；输出放电；EMI优化(抖频模式)；工作状态指示

商品概述

TPSM8291x器件是一系列高效率、低噪声、低纹波电流模式同步降压电源模块。该器件非常适合通常需要使用LDO进行后级调节的对噪声敏感的应用，例如高速ADC、时钟抖动清除器、串行器、解串器。器件工作在2.2 MHz或1 MHz固定开关频率，可同步至外部时钟。为进一步降低输出电压纹波，该器件集成了环路补偿，可支持可选的二级铁氧体磁珠L-C滤波器，该特性可实现低于10 µVRMS的输出电压纹波。通过在NR/SS引脚上使用集成电容器对内部电压基准进行滤波，可获得类似低噪声LDO的低频噪声水平，可在模块上添加外部电容器实现额外滤波。可选的扩频调制方案可将DC/DC开关频率扩展到更宽的范围，从而降低混频杂散。

商品特性

输出噪声低于20 µVRMS（100 Hz 至 100 kHz）
添加铁氧体磁珠后输出电压纹波低于10 µVRMS
电源抑制比高于65 dB（最高100 kHz）
采用2.2 MHz或1 MHz固定频率峰值电流模式控制
可与外部时钟同步（可选）
集成环路补偿，支持带30 dB衰减的二级L-C滤波器使用铁氧体磁珠（可选）
支持扩频调制（可选）
输入电压范围为3.0 V 至 17 V
输出电压范围为0.8 V 至 5.5 V
RDS(on)为57 mΩ/20 mΩ
输出电压精度为±1%
精确的使能输入支持用户自定义欠压锁定，可实现精确时序控制
可调节软启动
具有电源良好输出
支持输出放电（可选）
提供-40℃ 至 125℃结温范围，-ET版本提供-55℃ 至 125℃结温范围
可使用WEBENCH Power Designer为TPSM8291x创建自定义设计

应用领域

电信基础设施
测试测量
医疗

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	800mV~5.5V
	输出电流	2A
	开关频率	1MHz；2.2MHz
	工作温度	-40℃~+125℃@(TJ)
