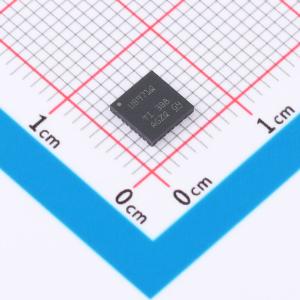

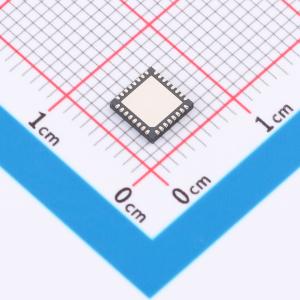

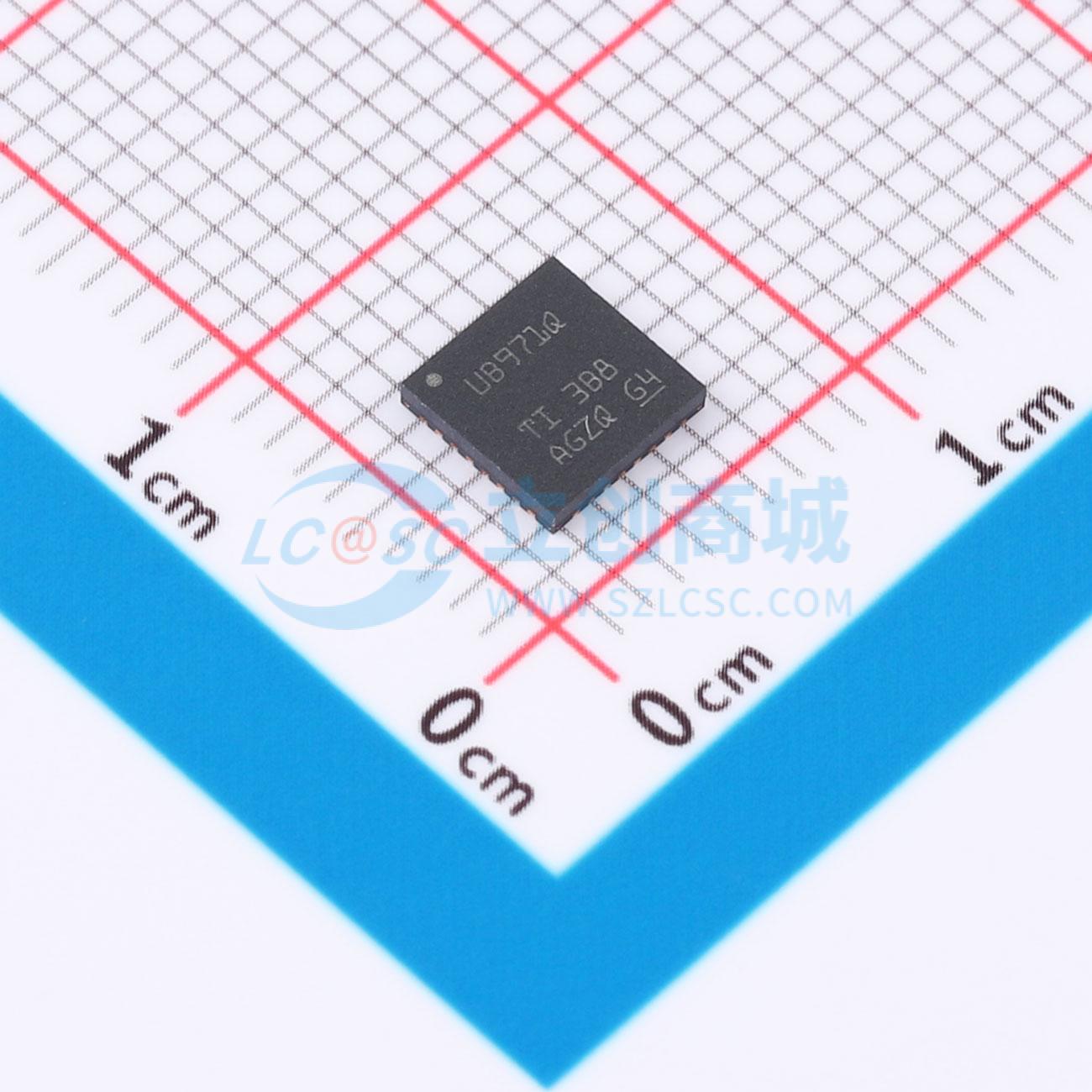

DS90UB971RHBTQ1
FPD-Link IV 7.55Gbps 串行器，带 CSI-2 接口，适用于 8MP+ 摄像头、雷达及其他传感器，支持 PoC，具备数据保护和诊断功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90UB971RHBTQ1
- 商品编号
- C22456745
- 商品封装
- VQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 6.333333克(g)
商品参数
参数完善中
商品概述
DS90UB971-Q1 串行器是 FPD-Link IV 串行器的第一代产品，旨在支持超高速原始数据传感器，包括 800 万像素以上的图像传感器、卫星雷达、激光雷达和飞行时间（ToF）传感器。该芯片提供 7.55Gbps 的前向通道和超低延迟的 47.1875Mbps 双向控制通道，并支持通过单根同轴电缆（PoC）或屏蔽双绞线（STP）供电。DS90UB971-Q1 具备先进的数据保护和诊断功能，以支持高级驾驶辅助系统（ADAS）和汽车功能安全。与配套的解串器一起，DS90UB971-Q1 可实现精确的多摄像头传感器时钟和传感器同步。DS90UB971-Q1 完全符合 AEC-Q100 标准，工作温度范围为 -40°C 至 115°C。该串行器采用 5mm × 5mm 的小型 VQFN 封装，适用于空间受限的传感器应用。
商品特性
- AEC-Q100 认证，适用于汽车应用：器件温度：电气性能指定的环境工作温度范围为 -40 至 115°C
- 7.55Gbps（6Gbps 视频有效负载）支持包括 800 万像素以上成像器在内的高速传感器
- 支持同轴供电（PoC）的收发器
- 单 MIPI D-PHY 端口，4 通道
- 符合 MIPI D-PHY v2.1 标准
- 1 个时钟通道和 1、2 或 4 个可配置数据通道
- 每通道最高 1.5Gbps，每端口 6Gbps
- 支持极性引脚反转（p/n）
- 16 个虚拟通道
- 单端口 MIPI CSI-2 接收器
- 符合 MIPI CSI-2 v2.1 标准
- 支持多种数据类型和多次曝光
- 先进的数据保护和诊断功能，包括 CRC 数据保护、传感器数据完整性检查、I²C 写保护、电压和温度测量、可编程报警和线路故障检测
- 灵活的可编程输出时钟发生器
- 支持单端同轴或屏蔽双绞线（STP）电缆
- 超低延迟双向 I²C 和 GPIO 控制通道，可实现从 ECU 对 ISP 进行控制
- 单 1.8V 电源供电
- 与 DS90UB9702-Q1、DS90UB954-Q1、DS90UB936-Q1、DS90UB960-Q1、DS90UB962-Q1 解串器兼容
- 引脚与 DS90UB953-Q1、DS90UB953A-Q1、DS90UB935-Q1、DS90UB951-Q1 串行器兼容
- 采用 5mm × 5mm 的小型 VQFN 封装，适用于紧凑型传感器模块设计
- 符合功能安全标准
- 专为功能安全应用开发
- 提供相关文档，有助于 ISO 26262 系统设计达到 ASIL B 级
应用领域
- 汽车驾驶辅助系统（ADAS）
- 环视系统（SVS）
- 摄像头监控系统（CMS）
- 前视摄像头（FC）
- 驾驶员监控系统（DMS）
- 后视摄像头（RVC）
- 汽车卫星雷达和激光雷达模块
- 飞行时间（ToF）传感器
- 安全和监控摄像头
- 工业和医疗成像
