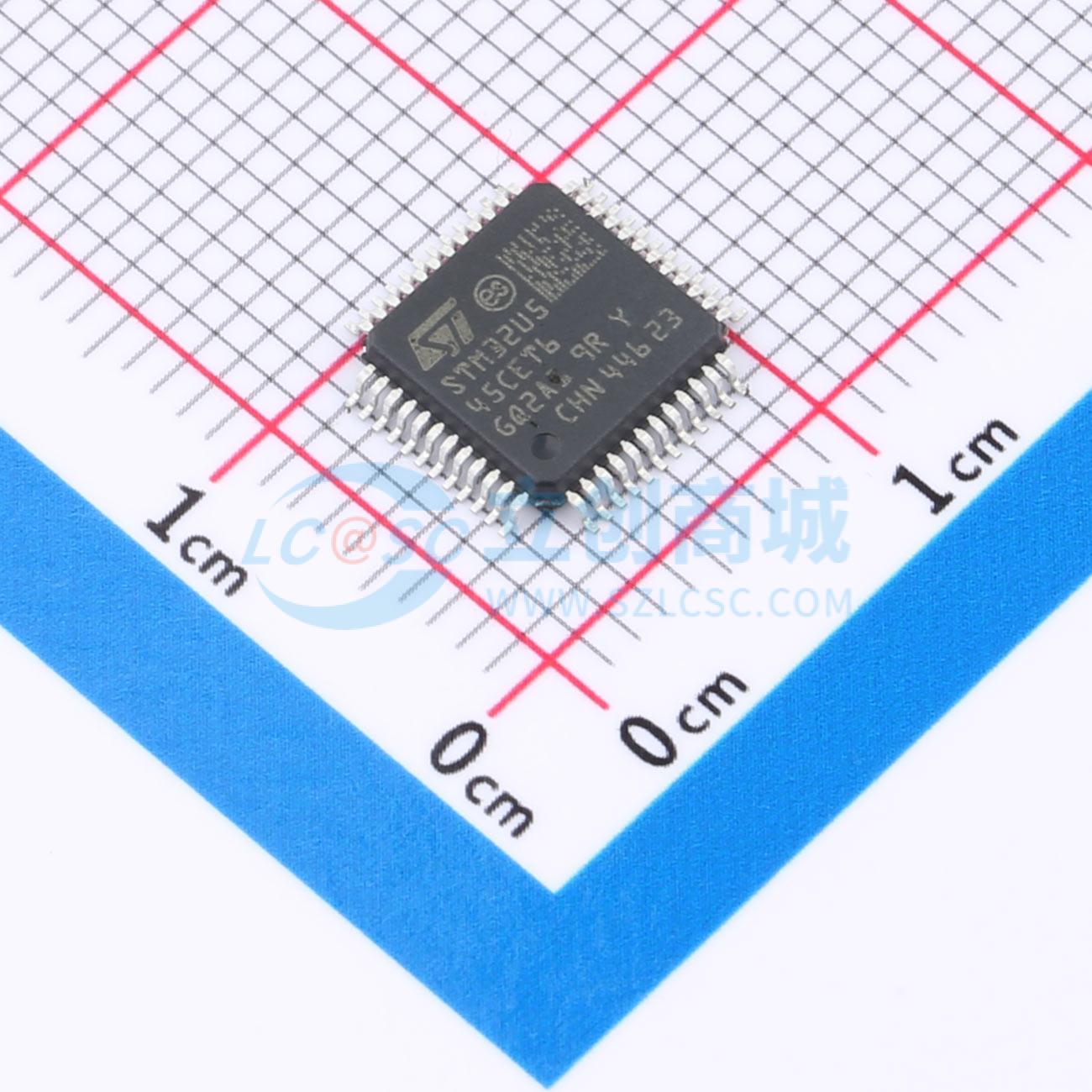

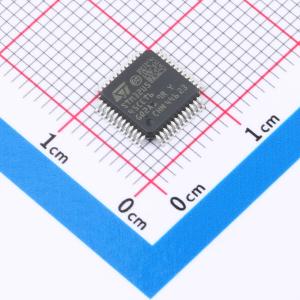

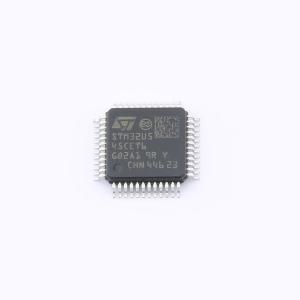

STM32U545CET6

本产品是一款集成了 Arm® Cortex®-M33 内核、TrustZone® 安全技术和浮点运算单元 (FPU) 的微控制器单元 (MCU)。它具备 240 DMIPS 的处理能力，内置 512 KB 的闪存和 274 KB 的 SRAM，并集成了加密功能。

• 采用 ST 先进的专利技术。
• 具备 FlexPowerControl 的超低功耗特性：工作电压范围 1.71 V ~ 3.6 V，温度范围 -40°C ~ +85 / 125°C；支持低功耗后台自主模式 (LPBAM)，外设可在 Stop 2 模式下通过 DMA 自主运行；提供 V_BAT 模式，用于为 RTC、32×32 位备份寄存器和 2 KB 备份 SRAM 供电；支持多种低功耗模式：关机模式 90 nA (23 个唤醒引脚)，待机模式 200 nA (23 个唤醒引脚)，带 RTC 的待机模式 370 nA，Stop 3 模式 (16 KB SRAM) 1.4 μA，Stop 3 模式 (全 SRAM) 2.2 μA，Stop 2 模式 (16 KB SRAM) 3.0 μA，Stop 2 模式 (全 SRAM) 4.6 μA，运行模式 (3.3 V) 16.3 μA / MHz。
• 核心：Arm® 32 位 Cortex®-M33 CPU，支持 TrustZone®、内存保护单元 (MPU)、数字信号处理 (DSP) 和浮点运算单元 (FPU)。
• ART 加速器：8 KB 指令缓存，实现从闪存和外部存储器执行指令的零等待状态，最高频率 160 MHz，性能达 240 DMIPS；4 KB 数据缓存，用于外部存储器。
• 电源管理：集成低压差线性稳压器 (LDO) 和开关模式电源 (SMPS) 降压转换器，支持动态切换和电压调节。
• 基准测试：1.5 DMIPS/MHz (Drystone 2.1)，651 CoreMark® (4.07 CoreMark®/MHz)，464 ULPMark™-CP，125 ULPMark™-PP，54 ULPMark™-CM，137000 SecureMark™- TLS。
• 存储器：512 KB 带 ECC 的闪存，支持双区读写同步，耐久性 100 kcycles；274 KB SRAM，其中最多 64 KB SRAM 可启用 ECC；1 个 Octo-SPI 存储器接口。
• 安全与加密：通过 SESIP3 和 PSA Level 3 认证；支持 Arm® TrustZone® 及可配置安全属性的 I/O、存储器和外设；提供灵活的、带 RDP 和密码保护调试的生命周期方案；通过启动入口和安全隐藏保护区域 (HDP) 建立信任根；通过嵌入式根安全服务 (RSS) 实现安全固件安装 (SFI)；支持基于硬件密钥 (HUK) 的安全数据存储；支持通过 TF-M 进行安全固件升级；包含 2 个 AES 协处理器，其中一个具备抗 DPA 能力；具备抗 DPA 的公钥加速器；支持 Octo-SPI 外部存储器的即时解密；HASH 硬件加速器；真随机数发生器，符合 NIST SP800-90B 标准；96 位 ID；512 字节一次性可编程 (OTP) 存储器；主动防篡改检测。
• 时钟管理：4 ~ 50 MHz 晶体振荡器；用于 RTC 的 32 kHz 晶体振荡器 (LSE)；内部 16 MHz 出厂微调 RC (±1%)；内部低功耗 32 kHz RC (±5%)；2 个内部多速 (100 kHz ~ 48 MHz) 振荡器，其中一个可由 LSE 自动微调 (精度优于 ±0.25%)；带时钟恢复的内部 48 MHz 振荡器；3 个 PLL，用于系统时钟、USB、音频和 ADC。
• 通用输入/输出：最多 82 个快速 I/O，大部分支持 5V 容限并具备中断能力，其中最多 14 个 I/O 支持低至 1.08 V 的独立供电。
• 最多 17 个定时器和 2 个看门狗：包括 2 个 16 位高级电机控制定时器、4 个 32 位定时器、5 个 16 位定时器、4 个低功耗 16 位定时器 (可在停止模式下使用)、2 个 SysTick 定时器和 2 个看门狗；带硬件日历和校准功能的 RTC。
• 最多 19 个通信外设：1 个全速 USB 主机/设备控制器；1 个 SAI (串行音频接口)；4 个 I2C FM+ (1 Mbit/s)，支持 SMBus/PMBus®；5 个 USART/UART/LPUART (支持 SPI、ISO 7816、LIN、IrDA、调制解调器)；3 个 SPI (另有 1 个通过 OCTOSPI 实现，2 个通过 USART 实现)；1 个 CAN FD 控制器；1 个 SDMMC 接口；1 个多功能数字滤波器 (2 个滤波器) + 1 个带声音活动检测的音频数字滤波器；并行同步从机接口。
• 16 通道和 4 通道 DMA 控制器，可在停止模式下工作。
• 图形功能：1 个数字摄像头接口。
• 数学协处理器：用于加速三角函数的 CORDIC；滤波器数学加速器 (FMAC)。
• 最多 20 个电容感应通道：支持触摸按键、线性和旋转触摸传感器。
• 丰富的模拟外设 (独立供电)：14 位 2.5 Msps ADC，带硬件过采样；12 位 2.5 Msps ADC，带硬件过采样，可在停止模式 2 下自主运行；2 个 12 位 DAC，支持低功耗采样保持；1 个带内置 PGA 的运算放大器；1 个超低功耗比较器。
• CRC 计算单元。
• 调试：支持串行线调试 (SWD)、JTAG、嵌入式跟踪宏单元 (ETM)。
• 符合 ECOPACK2 标准的封装。
