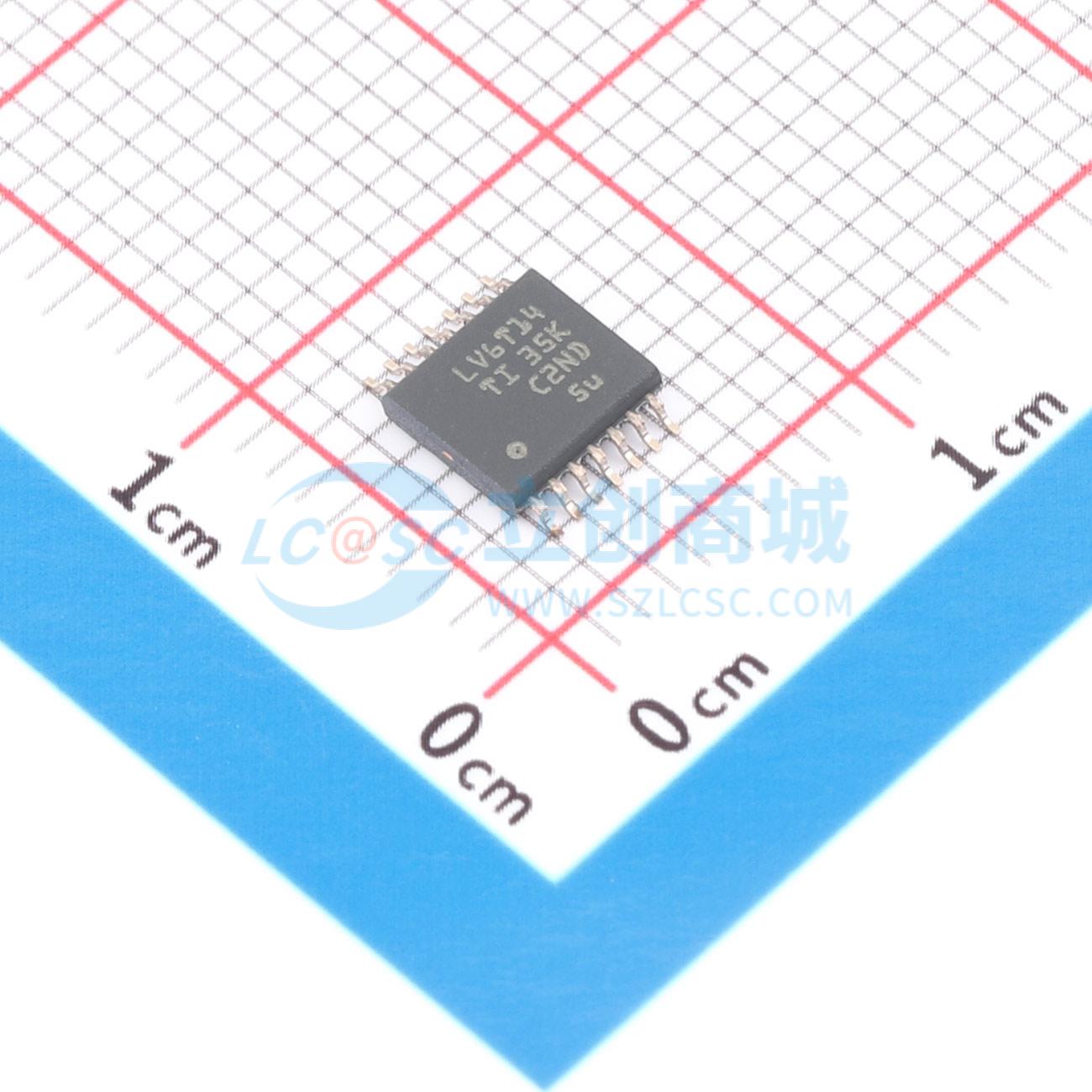

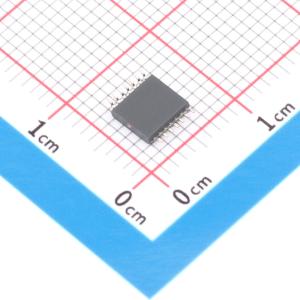

SN74LV6T14PWR

六路施密特触发反相器，具有集成转换功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 器件包含六个具有施密特触发输入的独立逆变器。每个逻辑门以正逻辑执行布尔函数 Y = A(overline)，输出电平以电源电压 (VCC) 为基准，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。该输入经设计，具有较低阈值电路，支持较低电压 CMOS 输入的升压转换（例如 1.2V 输入转换为 1.8V 输出或 1.8V 输入转换为 3.3V 输出）。此外，5V 容限输入引脚可实现降压转换（例如 3.3V 至 2.5V 输出）。
品牌名称: TI(德州仪器)
商品型号: SN74LV6T14PWR
商品编号: C22456539
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

	属性	参数值
	输入高电平(VIH)	1.1V；1.45V；1.28V；2V
	输入低电平(VIL)	650mV；850mV；500mV；750mV
	输出高电平(VOH)	1.93V；2.49V；1.21V；3.95V
	低电平范围(VOL)	150mV；200mV；200mV；300mV
	传播延迟(tpd)	6.4ns@5V,50pF
	工作温度	-40℃~+125℃

商品概述

SN74LV6T14 器件包含六个具有施密特触发输入的独立逆变器。每个逻辑门以正逻辑执行布尔函数 Y = A。输出电平以电源电压 (VCC) 为基准，并且支持 1.8V、2.5V、3.3V 和 5V CMOS 电平。该输入经设计，具有较低阈值电路，支持较低电压 CMOS 输入的升压转换（例如 1.2V 输入转换为 1.8V 输出或 1.8V 输入转换为 3.3V 输出）。此外，5V 容限输入引脚可实现降压转换（例如 3.3V 至 2.5V 输出）。

商品特性

1.8V 至 5.5V 的宽工作电压范围
单电源电压转换器（参阅 LVxT 增强输入电压）
升压转换：
- 1.2V 至 1.8V
- 1.5V 至 2.5V
- 1.8V 至 3.3V
- 3.3V 至 5.0V
降压转换：
- 5.0V、3.3V、2.5V 至 1.8V
- 5.0V、3.3V 至 2.5V
- 5.0V 至 3.3V
5.5V 容限输入引脚支持标准引脚排列速率高达 150Mbps，具有 5V 或 3.3V VCC
闩锁性能超过 250mA，符合 JESD 17 规范

应用领域

同步反相时钟输入
对开关进行去抖
对数字信号进行反相

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	1.6V~5.5V
	静态电流(Iq)	20uA
	通道数	6
	灌电流(IOL)	15mA
	拉电流(IOH)	15mA
