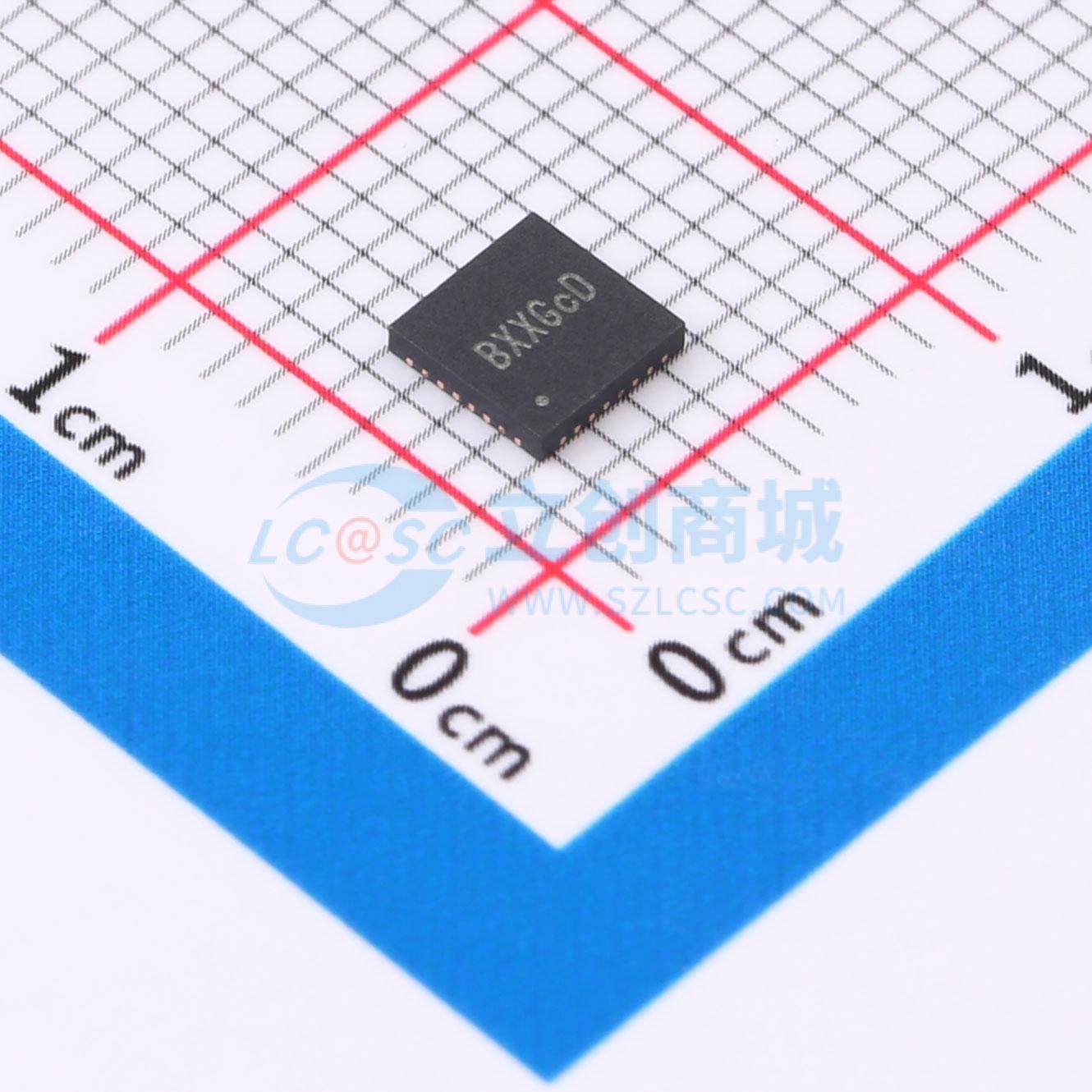

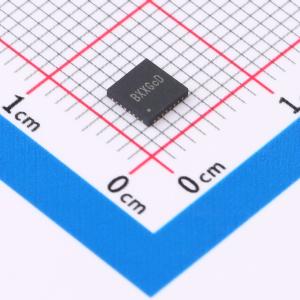

温馨提醒：图片仅供参考，商品以实物为准

SY9329CQFC

升降压型 4V~28V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一种高压同步降压-升压转换器，可在4V至28V的宽输入电压范围内工作，最大平均电感电流能力为10A。四个集成的低导通电阻开关可将传导损耗降至最低。具备全面的保护功能，如输出过流/短路保护、过压保护和热关断功能，以确保可靠运行。采用紧凑的QFN4×4-32封装。
品牌名称: Silergy(矽力杰)
商品型号: SY9329CQFC
商品编号: C22456601
商品封装: QFN-32(4x4)
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	300uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	内置LDO稳压器；逐波限流；过流保护；可调限流；打嗝限流

商品概述

SY9329C是一款高压同步升降压转换器。该器件在4V至28V的宽输入电压范围内工作，最大平均电感电流能力为10A。四个集成的低R_DS(ON)开关最大限度地降低了导通损耗。SY9329C包含完整的保护功能，例如输出过流/短路保护、过压保护和热关断，以确保可靠运行。该器件采用紧凑的QFN4×4-32封装。

商品特性

4V至28V工作输入电压范围
38V绝对最大输入电压
内部开关的低导通电阻：25 mΩ
内部软启动限制浪涌电流
针对输出过流、短路和过压保护的打嗝模式
带自动恢复功能的热关断
250kHz/500kHz可选开关频率
6A/10A可选平均电感电流限制
1.0V±1.5%参考电压精度
可通过外部检测电阻编程输出电流限制
紧凑封装：QFN4×4-32
UL证书编号：E491480
通过UL 2367认证
通过IEC/EN62368-1认证

应用领域

扩展坞
笔记本电脑
高端移动电源
显示器
车载充电器
USBPD

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	4V~28V
	输出电压	-
	输出电流	-
	开关频率	500kHz；250kHz
	工作温度	-40℃~+125℃@(TA)
