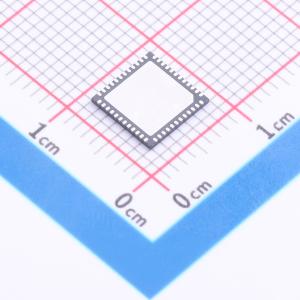

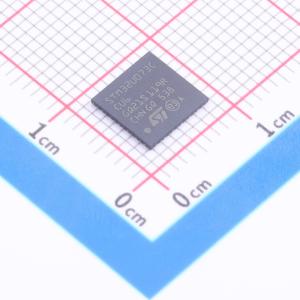

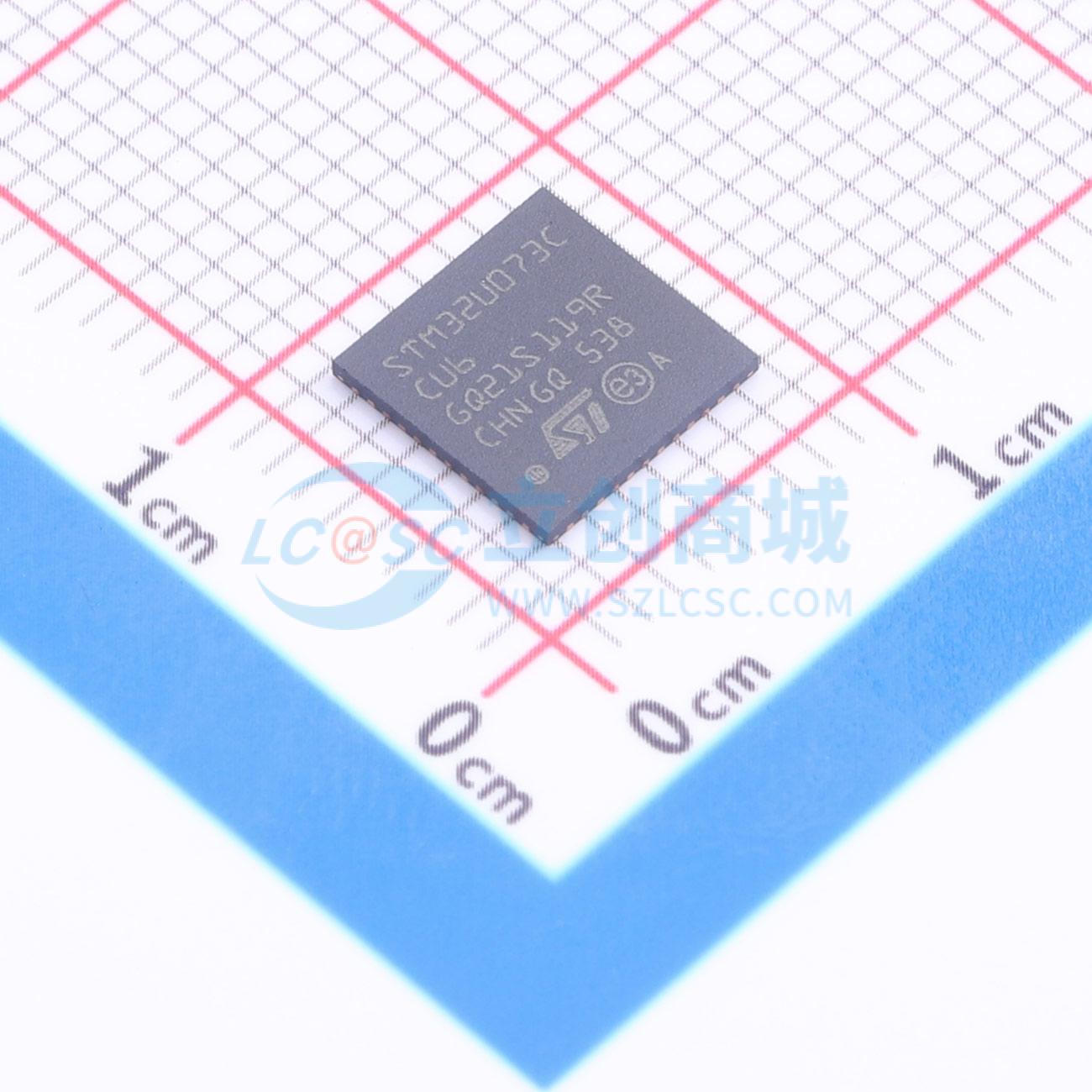

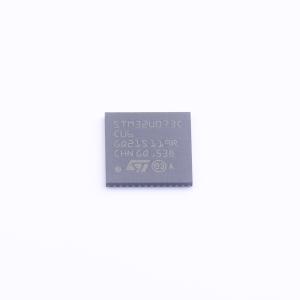

温馨提醒：图片仅供参考，商品以实物为准
STM32U073CCU6
40-Kbyte SRAM,USB,LCD
- 描述
- 是超低功耗微控制器，基于高性能 Arm Cortex M0+ 32 位 RISC 内核，工作频率高达 56 MHz。嵌入高速存储器（高达 256 Kbyte 闪存和 40 Kbyte 带硬件奇偶校验的 SRAM），以及广泛的增强型 I/O 和连接到 APB 和 AHB 总线的外设，还有 32 位多 AHB 总线矩阵。还嵌入了用于嵌入式闪存和 SRAM 的保护机制，如读取保护和写入保护。提供 12 位 ADC、12 位 DAC、两个嵌入式轨到轨模拟比较器、一个运算放大器、一个低功耗 RTC、一个通用 32 位定时器、一个专用于电机控制的 16 位 PWM 定时器、三个通用 16 位定时器和三个 16 位低功耗定时器。还嵌入多达 21 个电容感应通道，以及一个集成 LCD 控制器，可通过内部升压转换器驱动 8×48 或 4×52 段。具有标准和高级通信接口，即四个 I2C、三个 SPI、四个 USART 和三个低功耗 UART，以及一个无晶振 USB 全速设备
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U073CCU6
- 商品编号
- C22455185
- 商品封装
- UFQFPN-48-EP(7x7)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 56MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 40KB | |
| EEPROM容量 | - | |
| I/O数量 | 39 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
STM32U073x8/B/C 设备是基于高性能 Arm@ Cortex (R上划线) M0+ 32 位 RISC 内核的超低功耗微控制器，工作频率高达 56 MHz。这些设备嵌入了高速存储器（高达 256 Kbyte 闪存和 40 Kbyte 带硬件奇偶校验的 SRAM），以及广泛的增强型 I/O 和连接到 APB 和 AHB 总线的外设，还有一个 32 位多 AHB 总线矩阵。它们还嵌入了用于嵌入式闪存和 SRAM 的保护机制，如读取保护和写入保护。这些设备提供一个 12 位 ADC、一个 12 位 DAC、两个嵌入式轨到轨模拟比较器、一个运算放大器、一个低功耗 RTC、一个通用 32 位定时器、一个专用于电机控制的 16 位 PWM 定时器、三个通用 16 位定时器和三个 16 位低功耗定时器。设备还嵌入了多达 21 个电容感应通道，以及一个集成的 LCD 控制器，可通过内部升压转换器驱动 8x48 或 4x52 段。它们还具有标准和高级通信接口，即四个 I2C、三个 SPI、四个 USART 和三个低功耗 UART，以及一个无晶振 USB 全速设备。STM32U073x8/B/C 在 1.71 至 3.6V VDD 电源下，使用内部 LDO 稳压器，工作在 -40 至 +85°C（+105°C 结温）和 -40 至 +125°C（+130°C 结温）的温度范围内。一套全面的节能模式使低功耗应用的设计成为可能。支持独立电源：为 ADC、DAC、运算放大器和比较器提供模拟独立电源输入，以及允许备份 RTC 和备份寄存器的 VBAT 输入。STM32U073x8/B/C 提供 32 至 81 引脚的八种封装。
商品特性
- 包含意法半导体最先进的专利技术。
- 电源为 1.71 V 至 3.6 V，温度范围为 -40°C 至 85/125°C。
- VBAT 模式：130 nA（带 RTC 和 9 x 32 位备份寄存器）。
- 关机模式（6 个唤醒引脚）：16 nA。
- 待机模式（6 个唤醒引脚）：带 RTC 时为 160 nA，不带 RTC 时为 30 nA。
- 停止 2 模式：带 RTC 时为 825 nA，不带 RTC 时为 695 nA。
- 运行模式（LDO 模式）：52 μA/MHz。
- 批量采集模式（BAM）。
- 从停止模式唤醒时间为 4 μs。
- 欠压复位（BOR）。
- 32 位 Arm Cortex-M0+ CPU，频率高达 56 MHz。
- 1 Kbyte 指令缓存，可实现从闪存零等待状态执行。
- 1.13 DMIPS/MHz（Drystone 2.1）。
- 134 CoreMark（56 MHz 时为 2.4 CoreMark/MHz）。
- 407 ULPMark-CP。
- 143 ULPMark-PP。
- 19.7 ULPMark-CM。
- 高达 256 Kbyte 单存储体闪存，具有专有代码读取保护。
- 40 Kbyte SRAM 带硬件奇偶校验。
- 1 个 12 位 ADC（0.4 μs 转换时间），通过硬件过采样可达 16 位。
- 1 个 12 位 DAC 输出通道，低功耗采样保持。
- 1 个带内置 PGA（可变增益高达 16）的通用运算放大器。
- 2 个超低功耗比较器。
- 8×48 或 4×52 段 LCD 驱动，带升压转换器。
- 多达 69 个快速 I/O，大多数为 5 V 耐受。
- 20 个通信接口，包括 USB 2.0 全速无晶振解决方案（带 LPM 和 BCD）、7 个 USART/LPUART（SPI、ISO 7816、LIN、IrDA、调制解调器）、4 个支持快速模式和快速模式增强版（高达 1 Mbit/s）的 I2C 接口、3 个 SPI，外加 4 个 SPI 模式的 USART、IRTIM（红外接口）。
- 安全特性：客户代码保护、强大的读取保护（RDP），具有 3 个保护级别状态和基于密码的回退（128 位 PSWD）、硬件保护功能（HDP）、安全启动、真随机数生成，有望获得 NIST SP 800 - 90B 认证、有望获得 Arm PSA 1 级和 SESIP 3 级认证、5 个被动防篡改引脚、96 位唯一 ID。
- 时钟管理：4 至 48 MHz 晶体振荡器、用于 RTC 的 32 kHz 晶体振荡器（LSE）、内部 16 MHz 工厂校准 RC（±1%）、内部低功耗 32 kHz RC（±5%）、内部多速 100 kHz 至 48 MHz 振荡器，由 LSE 自动校准（精度优于 ±0.25%）、带时钟恢复的内部 48 MHz、用于系统时钟、USB、ADC 的 PLL。
- 10 个定时器、RTC 和 2 个看门狗：1 个 16 位高级电机控制定时器、1 个 32 位和 3 个 16 位通用定时器、2 个 16 位基本定时器、3 个低功耗 16 位定时器（在停止模式下可用）、2 个看门狗、SysTick 定时器、带硬件日历、闹钟和校准功能的 RTC。
- CRC 计算单元。
- 多达 21 个电容感应通道，支持触摸按键、线性和旋转触摸传感器。
- 12 通道 DMA 控制器，灵活映射（DMAMUX）。
- 开发支持：串行线调试（SwD）。
- 所有封装均符合 ECOPACK2 标准。
