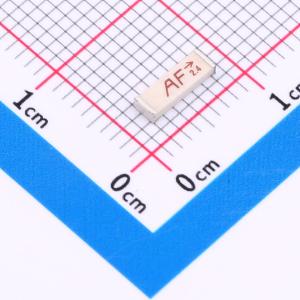

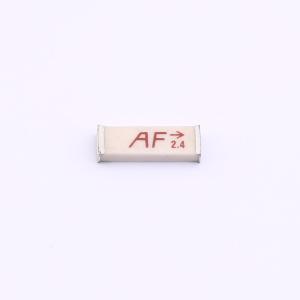

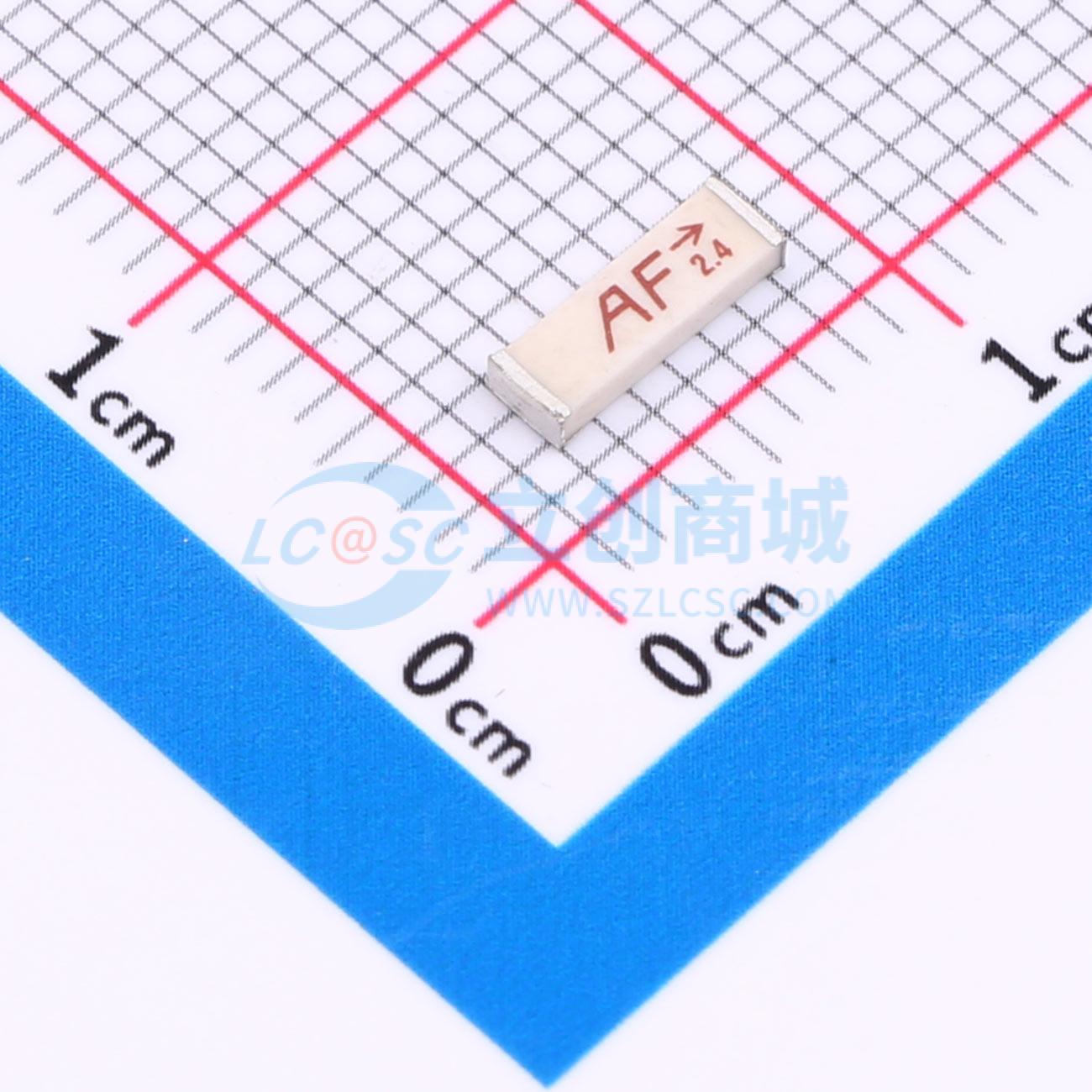

ANT-2.45-CHP-T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ANT-CHP family是小型高性能芯片天线，适用于嵌入包括Bluetooth、802.11、Home RF、ZigBee等流行标准的无线产品中。这些小型天线采用先进的低温共烧陶瓷（LTCC）技术和专有元件，以实现卓越的尺寸和性能特点。整个系列与手工和回流组装兼容。出色的电气规格、稳定性和卓越的成本效益使CHP系列天线成为各种应用的合理选择。
品牌名称: TE Connectivity(泰科电子)
商品型号: ANT-2.45-CHP-T
商品编号: C22455203
商品封装: SMD,6.5x2.2mm
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

ANT-CHP family是小型高性能芯片天线，适用于嵌入包括Bluetooth、802.11、Home RF、ZigBee等流行标准的无线产品中。这些小型天线采用先进的低温共烧陶瓷（LTCC）技术和专有元件，以实现卓越的尺寸和性能特点。整个系列与手工和回流组装兼容。出色的电气规格、稳定性和卓越的成本效益使CHP系列天线成为各种应用的合理选择。

商品特性

超紧凑SMD封装
卓越的LTCC技术
50Ω特征阻抗
低损耗
宽带宽
良好的线性极化
增益>1
无需外部匹配
温度和时间稳定性高
兼容手工和回流组装
符合RoHS标准
成本效益高

应用领域

Bluetooth
802.11
ZigBee
无线PCMCIA卡
遥测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	天线
	中心频率	2.45GHz
	带宽	180MHz
	增益	0.5dBi
	阻抗	50Ω
	功率	3W

	属性	参数值
	驻波比	2
	工作温度	-40℃~+85℃
	长度	6.5mm
	宽度	2.2mm
	高度	1mm
