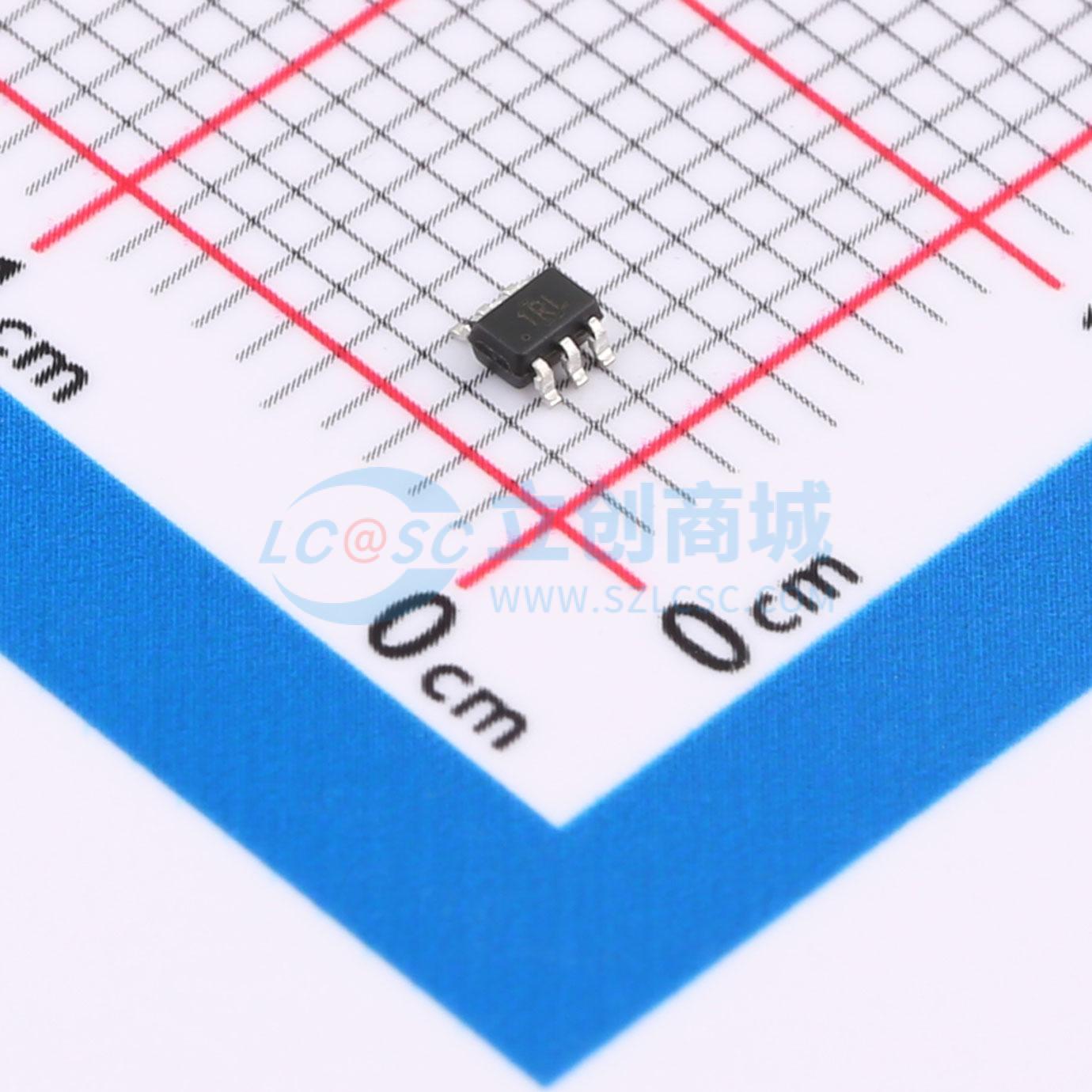

温馨提醒：图片仅供参考，商品以实物为准
INA500CIDCKR
输入阻抗>1MΩ的低成本、小尺寸、低功耗、1.7V至5.5V差分放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有集成式运算放大器和匹配电阻器的差分放大器，可提供三种增益选项。这些是采用差分放大器配置的电压检测器件，具有>1MΩ的高输入阻抗和13.5μA的低静态电流。该器件在G=1配置中可实现75dB的最小CMRR和精确的±0.05%最大增益误差，以及3.5mV的最大失调电压（以输出为基准）。该器件可在G=0.25和5.5V（±2.75V）电源电压下处理高达27.5V（±13.75V）的输入共模电压
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA500CIDCKR
- 商品编号
- C22455610
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 1 | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电压(Vos) | 400uV | |
| 压摆率(SR) | 0.19V/us | |
| 输出电流 | 35mA | |
| 输入失调电压温漂(Vos TC) | 5.5uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 14uA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 单端 | |
| 单电源电压 | 1.7V~5.5V | |
| 双电源电压(Vee~Vcc) | 0.85V~2.75V；-2.75V~-0.85V | |
| 稳定时间 | 20us；32us；26us；40us | |
| 功能特性 | 限流/短路保护；容性负载驱动；EMI滤波/RF抑制；集成精密电阻网络 |
