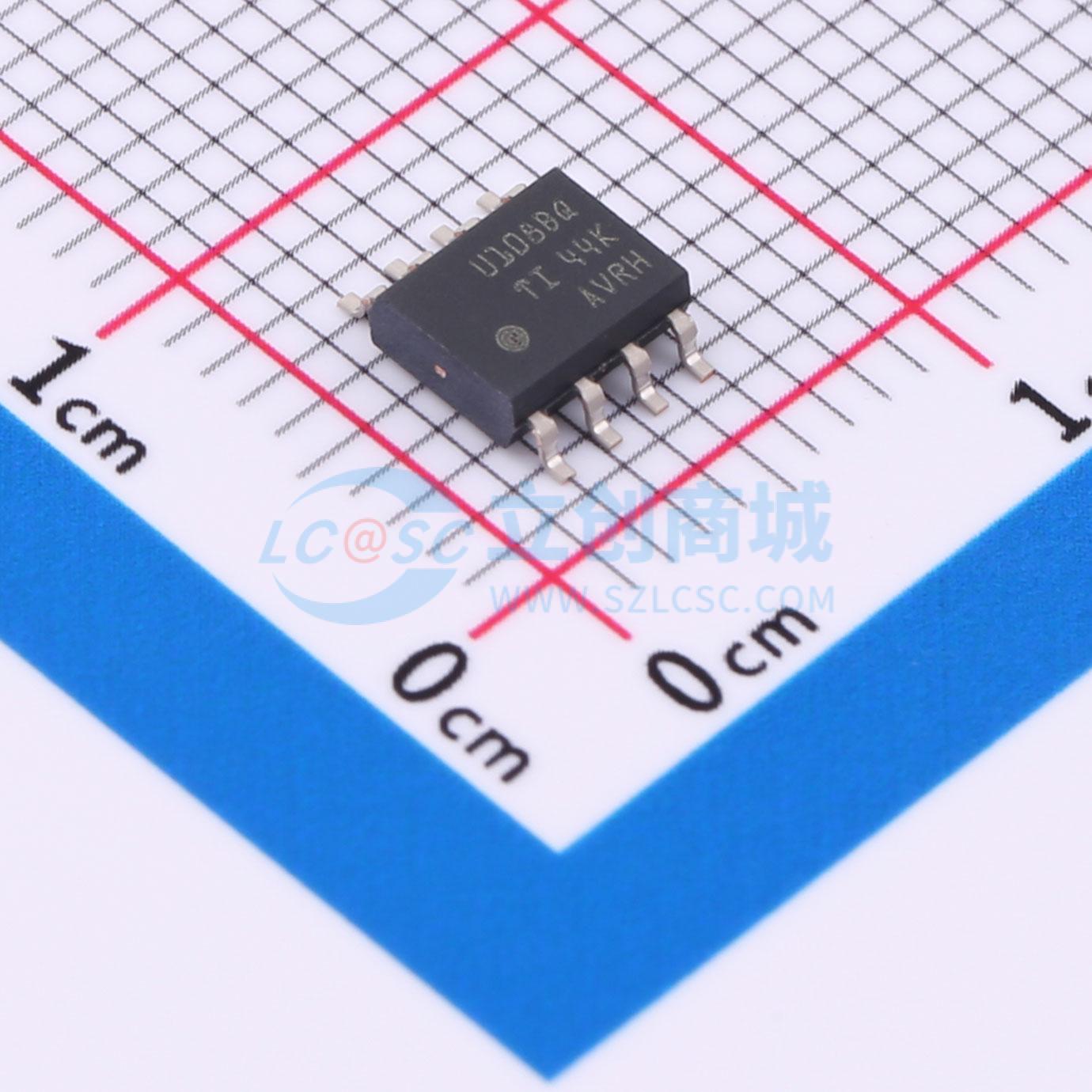

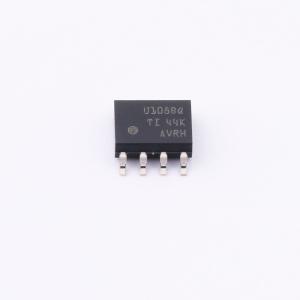

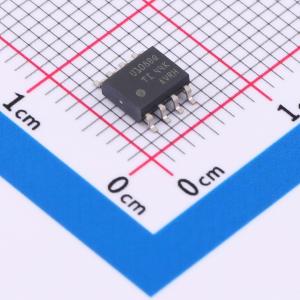

温馨提醒：图片仅供参考，商品以实物为准
UCC57108BQDRQ1
高速、带DESAT保护的低侧栅极驱动器，适用于汽车应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC57108BQDRQ1
- 商品编号
- C22455864
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 3A | |
| 拉电流(IOH) | 3A | |
| 工作电压 | 8.5V~26V | |
| 上升时间(tr) | 8ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 14ns | |
| 传播延迟 tpLH | 26ns | |
| 传播延迟 tpHL | 28ns | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 1.8V~2.6V | |
| 输入低电平(VIL) | 800mV~1.6V | |
| 静态电流(Iq) | 800uA | |
| 功能特性 | 使能关断；过流保护 |
商品概述
UCC5710x-Q1是一款适用于大功率汽车应用的单通道高性能低侧IGBT/SiC栅极驱动器，可用于PTC加热器、牵引逆变器主动放电电路以及其他辅助子系统。它提供的保护功能包括欠压锁定(UVLO)、退饱和保护(DESAT)、故障报告和热关断保护。UCC5710x-Q1典型峰值驱动强度为3A，输入端可承受-5V电压，可提升存在中等接地反弹的系统的稳健性。输入与电源电压无关，可连接到大多数控制器输出，实现最大的控制灵活性。根据不同引脚配置，UCC5710xB-Q1可提供宽范围的偏置电源电压，支持双极性电压。此外，还提供分离的高、低驱动器输出（UCC5710xC-Q1）以及使能功能（UCC5710xW-Q1）。UCC5710xB-Q1和UCC5710xC-Q1可提供精确的5V输出。
商品特性
- 符合汽车应用认证
- AEC-Q100合格
- 器件温度等级1
- 典型值为3A灌电流、3A源电流输出电流
- 带可编程延迟的DESAT保护
- 故障发生时软关断
- 最大VDD电压为30V
- 输入和使能引脚可承受最高-5V电压
- 紧凑UVLO阈值，可提供偏置灵活性
- 典型传播延迟为26ns
- 带热关断功能的自保护驱动器
- 宽偏置电压范围
- 提供5mm × 4mm SOIC-8封装
- 工作结温范围为-40℃ 至 150℃
应用领域
- HEV/EV PTC加热器
- 牵引逆变器
- 家用电动汽车充电器
- 电机驱动
- HVAC压缩机
