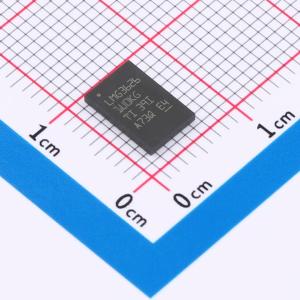

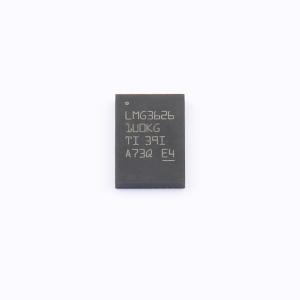

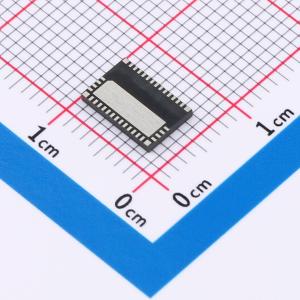

LMG3626REQR
LMG3626REQR
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMG3626REQR
- 商品编号
- C22457708
- 商品封装
- VQFN-38(5.3x8)
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | - | |
| 驱动通道数 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 10V~26V | |
| 上升时间(tr) | 23ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 24ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OTP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | 0V~600mV | |
| 静态电流(Iq) | 360uA |
商品概述
LMG3626是一款700V、220mΩ的氮化镓（GaN）功率场效应晶体管（FET），适用于开关模式电源应用。该器件通过将GaN FET和栅极驱动器集成在一个8mm×5.3mm的QFN封装中，简化了设计并减少了元件数量。
可编程的导通压摆率可实现电磁干扰（EMI）和振铃控制。与传统的电流检测电阻相比，电流检测仿真功能降低了功耗，并允许将低端散热焊盘连接到冷却印刷电路板（PCB）的电源地。
LMG3626支持转换器的轻载效率要求和突发模式操作，具有低静态电流和快速启动时间。保护功能包括欠压锁定（UVLO）、逐周期电流限制和过温保护。过温保护通过漏极开路的FLT引脚进行报告。
商品特性
- 700V、220mΩ的GaN功率FET
- 集成栅极驱动器，具有低传播延迟和可调导通压摆率控制
- 电流检测仿真，具有高带宽和高精度
- 逐周期过流保护
- 带FLT引脚报告的过温保护
- 辅助静态电流：240μA
- 辅助待机静态电流：50μA
- 最大电源和输入逻辑引脚电压：26V
- 带散热焊盘的8mm×5.3mm QFN封装
应用领域
- 交流/直流适配器和充电器
- 移动壁式充电器设计
- USB壁式电源插座
- 辅助电源
- 电视开关模式电源（SMPS）
- LED电源
