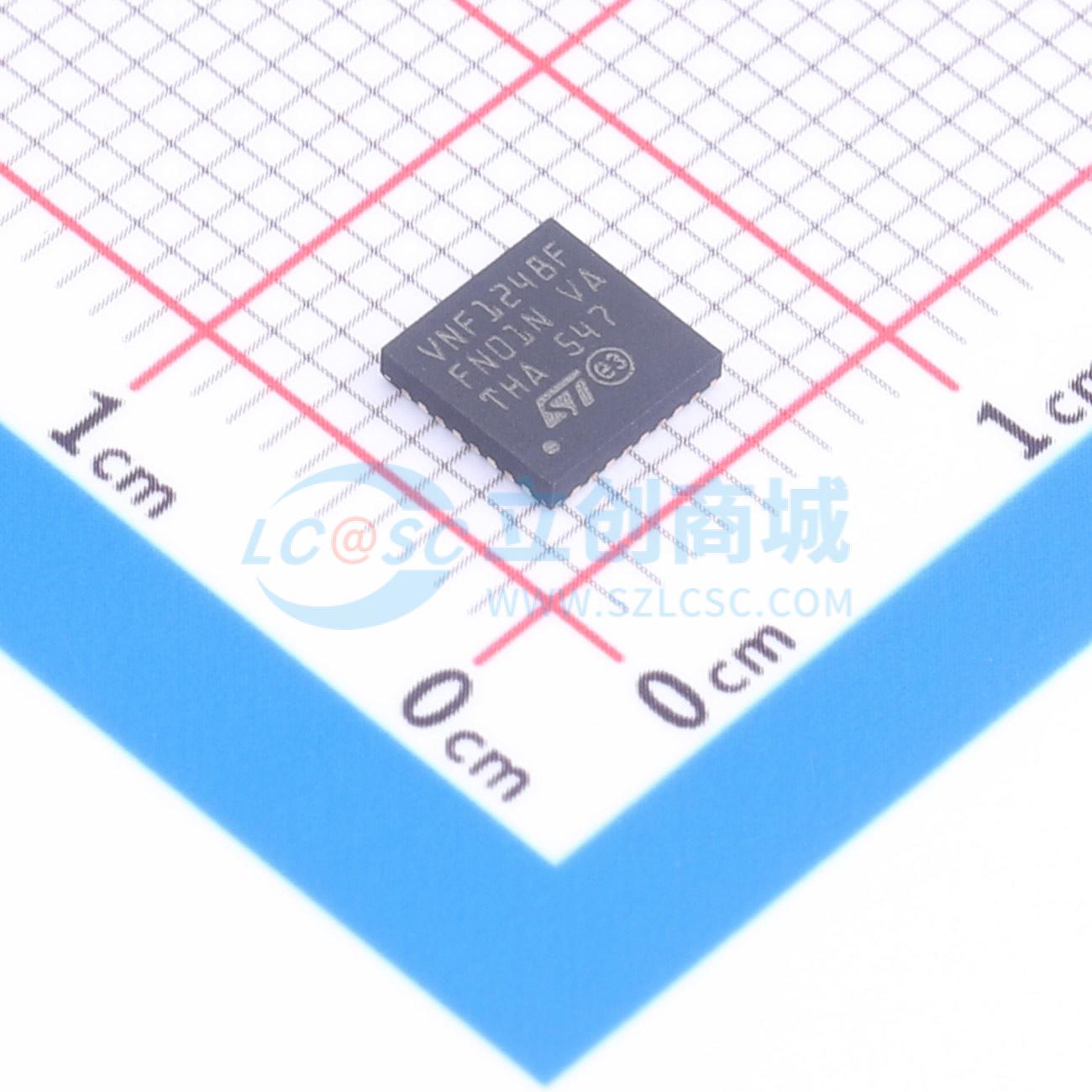

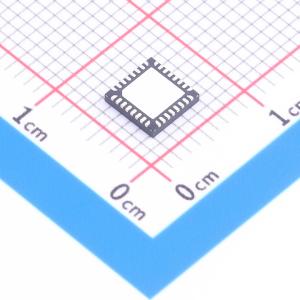

VNF1248FTR
VNF1248FTR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNF1248FTR
- 商品编号
- C22457743
- 商品封装
- QFN-32L
- 包装方式
- 编带
- 商品毛重
- 1.506667克(g)
商品参数
参数完善中
商品概述
该设备是一款用于高压侧配置功率MOSFET的高级控制器，专为12V、24V和48V汽车应用设计的智能高压侧开关。该控制IC通过兼容3.3V和5V CMOS电平的SPI接口与主机微控制器连接，为系统提供保护和诊断功能。
商品特性
- AEC-Q100合格
- 32位ST-SPI接口兼容3.3V和5V CMOS电平
- 两级电荷泵
- 外部MOSFET的高压侧配置栅极驱动
- 通过外部高压侧分流电阻实现高精度单向电流检测
- NTC电阻输入用于监测外部MOSFET温度
- 极低待机电流
- 通过专用数字输入引脚实现设备配置锁定
- 集成ADC用于TJ、VNTC、VOUT、VSENSE转换
- 快速ADC用于VDS、VSENSE转换
- 电容充电模式（CCM）
- 嵌入式可多次编程非易失性存储器（FTP NVM），支持客户扇区的编程/擦除/读取
- 外部MOSFET栅极引脚硬件控制的直接输入引脚
- QFN32L 5x5封装，带可润湿侧翼
- 电池欠压 shutdown
- 外部MOSFET饱和 shutdown（可通过SPI配置）
- 硬短路锁存（可通过SPI配置）
- 电流vs时间锁存（保险丝模拟，可通过SPI配置）
- 设备过热 shutdown
- 外部MOSFET过热 shutdown
- 反向电池保护
- GND丢失保护
应用领域
- 汽车配电应用
- 汽车应用中的智能大电流保险丝替代
