TLV75712PDYDR

1.2V 1A 5.5V

描述: 低压降稳压器(LDO)是一款超小型低静态电流LDO，可提供1A拉电流，具有良好的线路和负载瞬态性能。经过优化，可支持1.45V至5.5V的输入电压范围，可适用于各种应用。为更大限度地缩减成本和解决方案尺寸，该器件可在0.6V至5V范围内提供固定输出电压。此范围支持现代微控制器(MCU)更低的内核电压
品牌名称: TI(德州仪器)
商品型号: TLV75712PDYDR
商品编号: C22456010

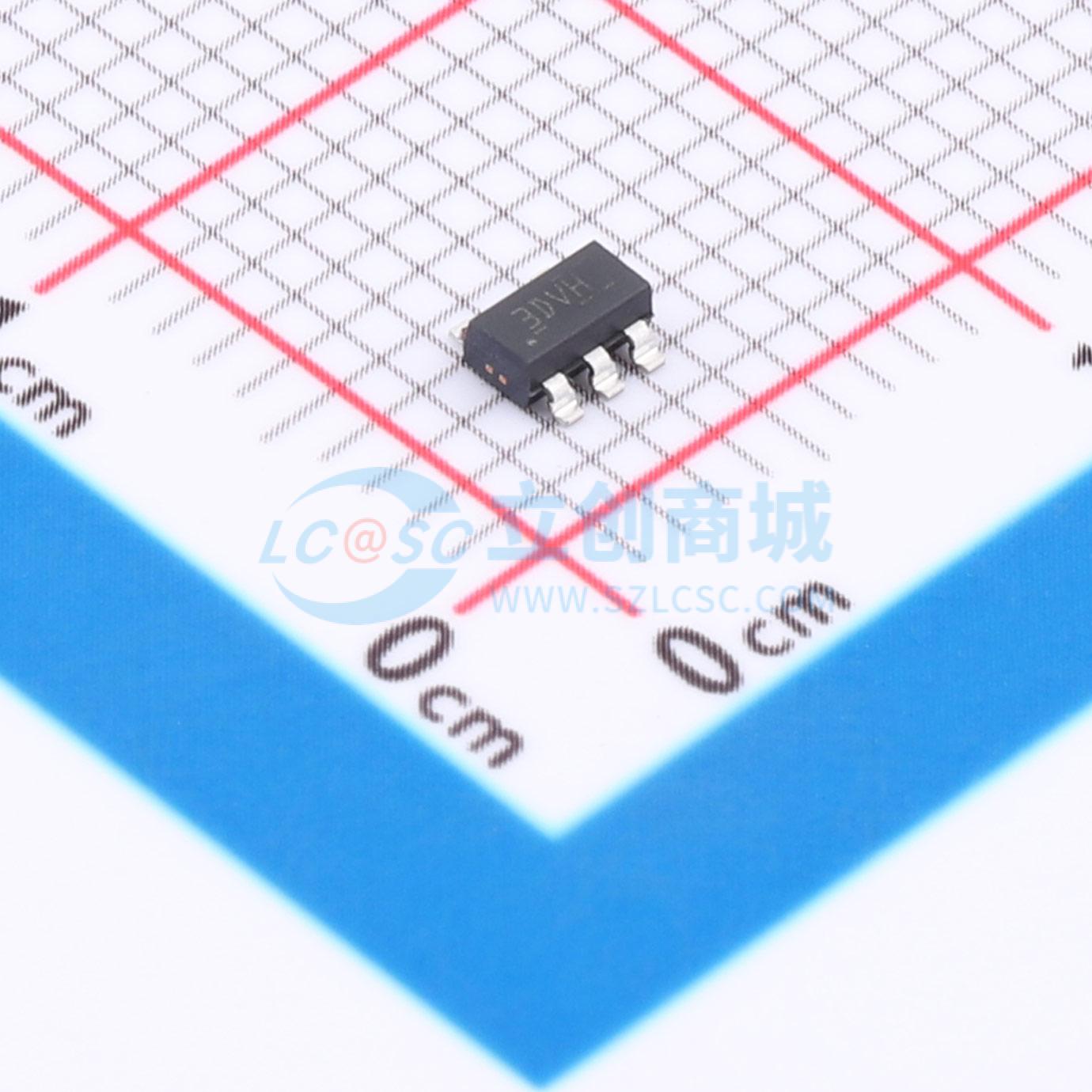

商品封装: SOT-23-5
包装方式: 袋装
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	静态电流(Iq)	31uA
	噪声	71.5uVrms
	功能特性	输入欠压保护；使能控制；内置软启动；短路保护；过流保护；输出放电；热关断
	工作温度	-40℃~+125℃
	输出类型	固定

商品概述

TLV757P 低压降稳压器 (LDO) 是一款超小型低静态电流LDO，可提供1A拉电流，具有良好的线路和负载瞬态性能。TLV757P经过优化，可支持1.45V 至 5.5V的输入电压范围，可适用于各种应用。为更大限度地缩减成本和解决方案尺寸，该器件可在0.6V 至 5V范围内提供固定输出电压。此范围支持现代微控制器(MCU)更低的内核电压。此外，TLV757P具备带有使能功能的低IQ，从而可将待机功耗降至最低。该器件具有内部软启动功能，可降低浪涌电流。该功能可为负载提供受控电压并在启动过程中更大程度地降低输入电压压降。关断时，该器件可主动下拉输出以使输出快速放电并实现已知的启动状态。TLV757P在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。高精度带隙与误差放大器支持1%的典型精度。所有器件版本均具有集成的热关断保护、电流限制和低压锁定 (UVLO) 功能。TLV757P具有内部折返电流限制，有助于在发生短路时减少热耗散。TLV757 采用流行的SON 和 SOT23-5 封装。此器件还采用带有散热焊盘的热增强型SOT23-5封装(DYD)。与标准SOT23-5封装相比，此封装可显著降低热阻。

商品特性

输入电压范围:1.45V 至 5.5V
可提供0.6V 至 5V（阶跃为 50mV）的固定输出电压
低IQ:25μA（典型值）
在1A输出电流下最大压降为425mV（VOUT为3.3V时）
最大输出精度为1%
内置软启动功能，具有单调VOUT上升
具备折返电流限制
具备有源输出放电
高PSRR:100kHz 时为 45dB
与1µF的陶瓷输出电容器搭配使用时可保持稳定
提供多种封装可选:2.9mm × 2.8mm SOT-23-5 (DBV)、带有散热焊盘的 2.9mm × 2.8mm SOT-23-5(DYD)、2mm × 2mm WSON-6 (DRV)

应用领域

机顶盒、电视和游戏机
便携式和电池供电类设备
台式机、笔记本电脑和超极本
平板电脑和遥控器
白色家电和电器
电网基础设施和保护继电器
摄像头模块和图像传感器

	属性	参数值
	商品目录	线性稳压器(LDO)
	工作电压	5.5V
	输出电压	1.2V
	输出电流	1A
	电源纹波抑制比(PSRR)	46dB@(100kHz)
	压差	1.05V@(1A)
