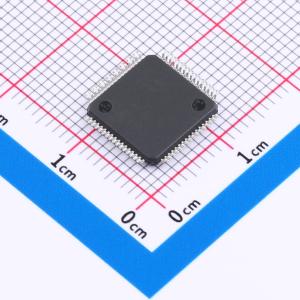

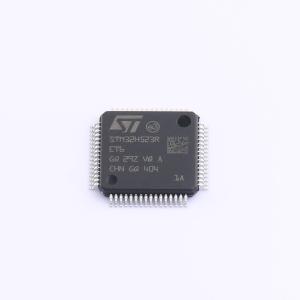

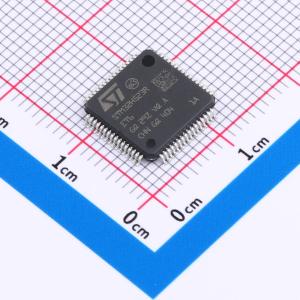

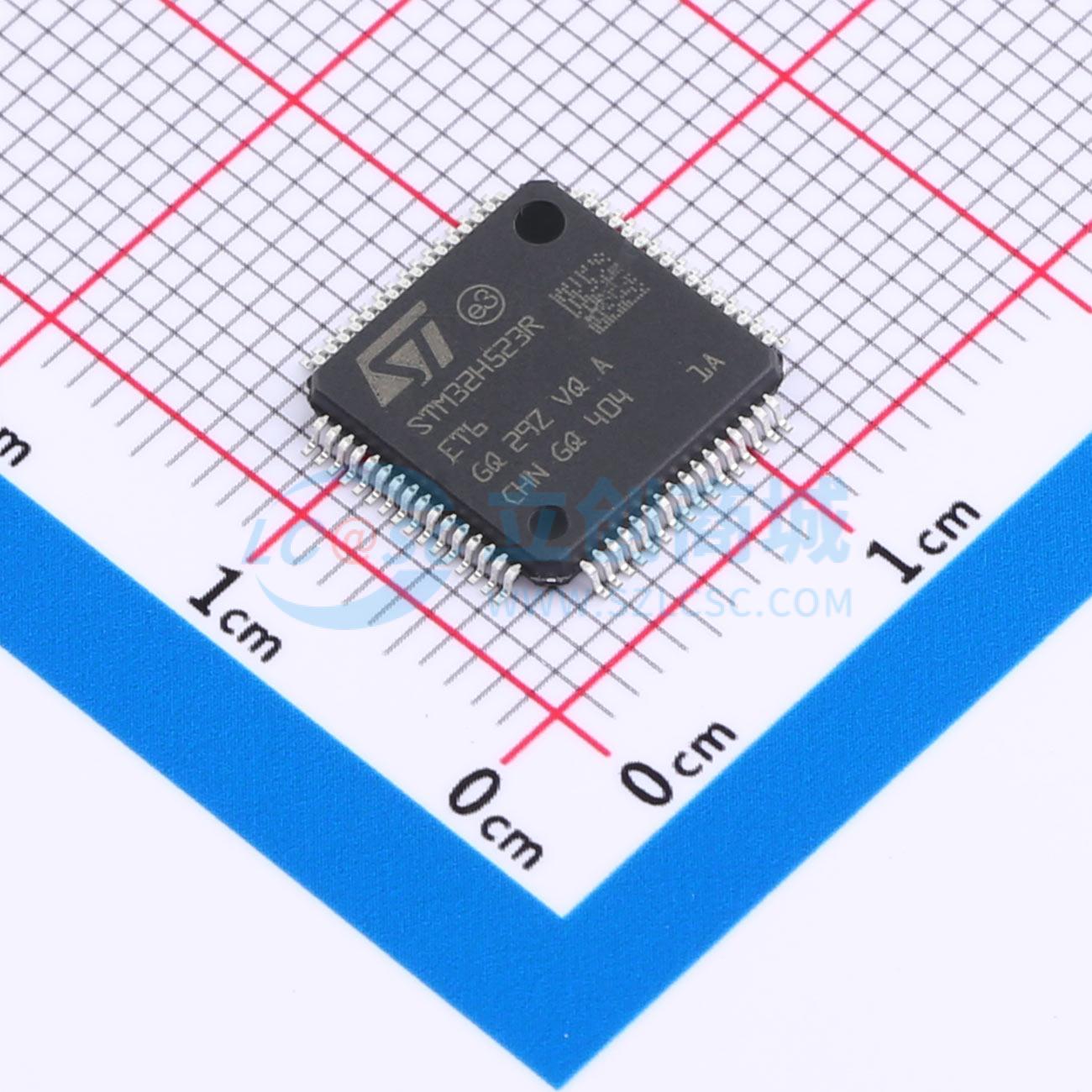

温馨提醒：图片仅供参考，商品以实物为准
STM32H523RET6
Arm Cortex-M33 32位微控制器 + TrustZone + 浮点运算单元
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含意法半导体最先进的专利技术。 Arm Cortex-M33 CPU，具备TrustZone、FPU，频率高达250 MHz，MPU，375 DMIPS（Dhrystone 2.1）。 8 Kbyte指令缓存，可实现从闪存和外部存储器的零等待状态执行；4 Kbyte外部存储器数据缓存。 1.5 DMIPS/MHz（Drystone 2.1）。 1023 CoreMark（4.092 CoreMark/MHz）。 高达512 Kbyte的嵌入式闪存，带ECC，两个存储体可在写入时读取，每个存储体高达48 Kbyte，具有高循环能力（100 K周期）用于数据闪存。 2 Kbyte OTP（一次性可编程）。 272 Kbyte SRAM（80 Kbyte SRAM2带ECC）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32H523RET6
- 商品编号
- C22456086
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 250MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 272KB | |
| EEPROM容量 | - | |
| I/O数量 | 49 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 包含意法半导体先进专利技术
- Arm® Cortex®-M33 CPU，集成TrustZone®、FPU，最高频率250 MHz，配备MPU，性能达375 DMIPS（Dhrystone 2.1）
- ART加速器：8-Kbyte指令缓存，支持从闪存和外部存储器进行零等待状态执行；4-Kbyte数据缓存，用于外部存储器
- 性能基准：1.5 DMIPS/MHz（Dhrystone 2.1），1023 CoreMark®（4.092 CoreMark®/MHz）
- 存储器：最高512 Kbytes嵌入式闪存，带ECC，支持双区读写；每区最高48-Kbyte数据闪存，具备高耐久性（100 K次循环）；2-Kbyte OTP；272 Kbytes SRAM（其中80-Kbyte SRAM2带ECC）；2 Kbytes备份SRAM，可在最低功耗模式下使用；灵活的外部存储器控制器，支持最高16位数据总线：SRAM、PSRAM、FRAM、NOR/NAND存储器；一个Octo-SPI存储器接口，支持串行PSRAM/NAND/NOR、Hyper RAM/闪存帧格式；一个SD/SDIO/MMC接口
- 时钟管理：内部振荡器：64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI；外部振荡器：4~50 MHz HSE、32.768 kHz LSE
- 通用输入/输出：最高112个快速I/O，具备中断能力（大多数5 V耐受）；最高十个I/O，支持低至1.08 V的独立供电
- 低功耗：睡眠、停止和待机模式；V_BAT为RTC和32个备份寄存器（32位）供电
- 安全性：集成Arm® TrustZone®，具备Armv8-M主线安全扩展；最高八个可配置SAU区域；TrustZone®感知且可保护的外设；灵活的生命周期方案，支持安全调试认证；SESIP3和PSA Level 3认证保证目标；SFI；基于引导入口和安全隐藏保护区的信任根；支持通过TF-M进行安全固件升级；公钥加速器，支持ECDSA签名验证；HASH硬件加速器；真随机数发生器，符合NIST SP800-90B标准；96位ID；主动篡改检测
- 两个DMA控制器，用于减轻CPU负载：两个带FIFO的双端口DMA
- 复位与电源管理：1.71 V至3.6 V应用电源和I/O供电；POR、PDR、PVD和BOR；嵌入式稳压器，具有可配置可调输出，为数字电路供电
- 最高16个定时器：十个16位定时器（包括两个在停止模式下可用的低功耗16位定时器）；两个32位定时器，支持最高四个IC/OC/PWM或脉冲计数器以及正交（增量）编码器输入；两个看门狗；两个SysTick定时器
- 最高21个通信接口：最高三个I2C FM+（SMBus/PMBus®）；两个I3C；最高六个U(S)ART（支持ISO7816接口、LIN、IrDA、调制解调器控制）和一个LPUART；最高四个SPI，其中三个复用为全双工I2S，通过内部音频PLL或外部时钟实现音频级精度，以及当四个USART配置为同步模式时，可从其中四个USART派生最高四个额外SPI（通过OctoSPI可额外提供一个SPI）；两个FDCAN控制器；一个8至14位摄像头接口；一个16位并行从机同步接口；一个HDMI-CEC；一个USB 2.0全速主机和设备（无晶振）；一个USB Type-C®/USB Power Delivery r3.1
- 模拟：两个12位ADC，12位分辨率下最高5 Msps；一个12位DAC，双通道；数字温度传感器；电压参考缓冲器
- 调试：认证调试和灵活的设备生命周期；串行线调试、JTAG、嵌入式跟踪宏单元
- 符合ECOPACK2标准的封装
