- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

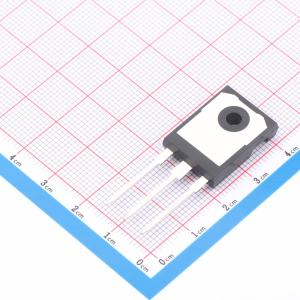

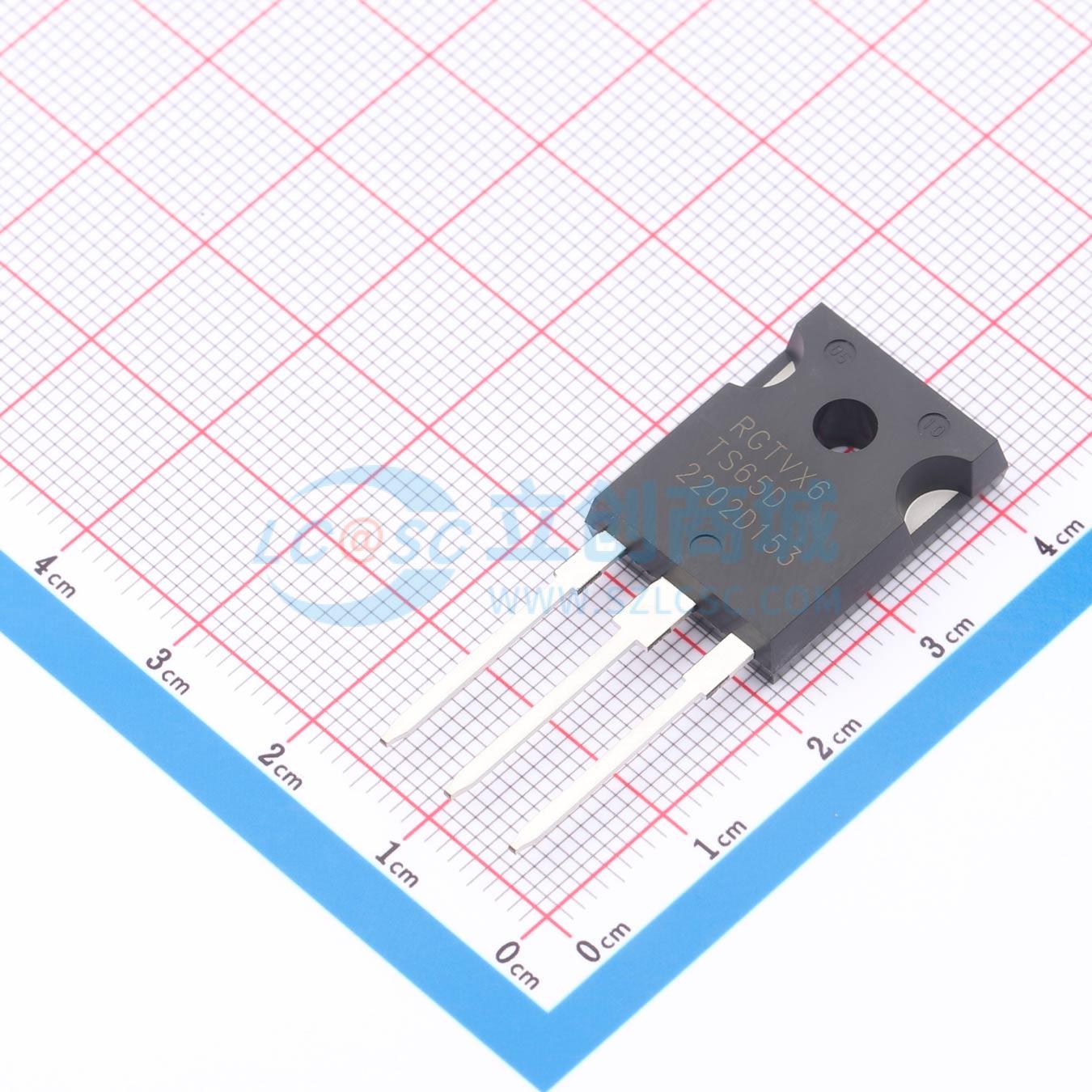

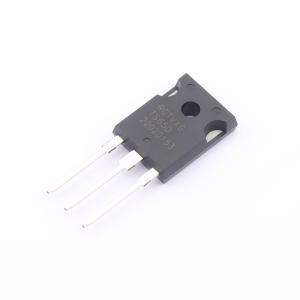

RGTVX6TS65DGC13
650V 80A 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低集电极-发射极饱和电压。 高速开关和低开关损耗。 短路耐受时间2μs。 内置超快软恢复FRD。 无铅镀铅；符合RoHS标准。应用：太阳能逆变器。 UPS
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGTVX6TS65DGC13
- 商品编号
- C22456426
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 404W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 320A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.9V@80A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@57.1mA | |
| 栅极电荷量(Qg) | 171nC@400V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.81nF | |
| 输出电容(Coes) | 184pF | |
| 反向传输电容(Cres) | 79pF | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 201ns | |
| 导通损耗(Eon) | 2.65mJ | |
| 关断损耗(Eoff) | 1.8mJ | |
| 反向恢复时间(Trr) | 109ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 低集电极-发射极饱和电压
- 高速开关与低开关损耗
- 短路耐受时间 2μs
- 内置极快且软恢复 FRD
- 无铅引线电镀；符合 RoHS 标准
应用领域
- 太阳能逆变器
- 不间断电源
- 焊接
- 感应加热
- 功率因数校正
