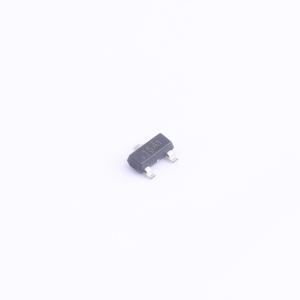

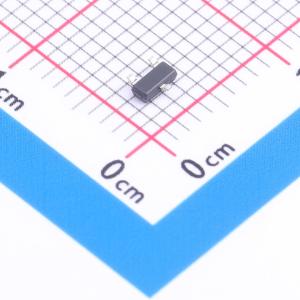

温馨提醒：图片仅供参考，商品以实物为准
TMAG5115A1CQDBZR
高速、低抖动霍尔效应锁存传感器，具备高灵敏度稳定性和集成保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMAG5115A1CQDBZR
- 商品编号
- C22455387
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.0328克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 2.5V~26V | |
| 输出电流 | 15mA | |
| 工作电流 | 6mA | |
| 工作点(Gs) | 1mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | -1mT | |
| 磁延迟 | - | |
| 输出类型 | 开漏 | |
| 采样频率 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
TMAG5115 器件是一款高性能霍尔效应锁存传感器，具有快速传播延迟和低抖动特性。该器件在不同温度下具有高灵敏度稳定性，并提供专为高转速应用设计的集成保护功能。低抖动和低传播延迟相结合，有助于提高功率效率并降低寄生系统级噪声。
该器件具有一个灌电流能力为 15mA 的开漏输出级。TMAG5115 的宽工作电压范围为 2.5V 至 26V，适用于广泛的工业和商业应用。它具备针对输出短路、过流和过热情况的内部保护功能。
TMAG5115 采用行业标准的 SOT - 23 封装。
商品特性
- 高速数字双极锁存霍尔传感器
- 低传播延迟：5µs
- 低抖动：5µs
- 带宽（BW）：60kHz
- 支持宽电压范围：2.5V 至 26V，无需外部稳压器
- 快速上电时间：62.5µs
- 高精度阈值：±3mT，最大变化±1mT；±1mT，最大变化±0.7mT
- 保护功能：输出短路保护、输出电流限制、过温保护
- 开漏输出（灌电流 15mA）
- 宽工作温度范围：–40°C 至 125°C
- 小封装和小尺寸：表面贴装 3 引脚 SOT - 23，尺寸 2.92mm × 2.37mm
应用领域
- 无绳电动工具
- 真空机器人
- 电脑风扇
- 阀门和螺线管状态监测
- 工业无刷直流电机
